用这个三向开关开会代码

阿诺德·K|发布建筑规范问题

你好,

我住在安大略,我将建造一所房子和一个独立的车库与子面板。我们希望能够从房子内部或独立的车库控制车库灯。
我想确认以下接线图是否符合2020年1月生效的2018年新加拿大电气法规。

谢谢你!
阿诺德

GBA '

加入领先的建筑科学专家社区

成为GBA Prime会员,即时获取绿色建筑领域的最新发展、研究和报告。

回复

  1. 专家成员
    删除||# 1

    删除

  2. 专家成员
    马尔科姆·泰勒||#2

    阿诺德,

    我删除了我的帖子,因为我现在意识到潜在的问题是什么:从车库子面板供电的开关连接到房子和回来。我不认为这是一个问题,但值得去问安大略的电工。

    如果你打算在你的房子上做很多电气工作,我建议得到这个有用的指南:https://psknight.com/residential

    1. 阿诺德·K||# 6

      嗨,马尔科姆,

      我有2018年加拿大电气规范书,但我会检查这本书,因为我将做我自己的电气。
      我需要说明的是,我是一名第二年的电气学徒,但我在2005年离开了这一行,从那时起许多事情都发生了变化。在每个开关上标识的导体(中性)要求把我弄糊涂了。

      谢谢,
      阿诺德

      1. 专家成员
        马尔科姆·泰勒||# 13

        阿诺德,

        现在,大多数电码都要求在装有开关的盒子里有一个零位,这样它们就可以被计时器和自动开关取代,这些开关需要电力才能工作。

        我更关心的是,代码是否允许在房子里安装一个由远程子面板供电的活动盒子。

        1. 专家成员
          Zephyr7||# 16

          马尔科姆,通常的规则是一个结构中的不同设备可以由子面板供电,但你不能把两个不同来源的电线混在同一个盒子里。这意味着,如果三通开关在它自己的盒子里,它就可以了,但你不能把它放在一个双层盒子里,旁边是一个从主面板馈电的开关。

          这在商业项目中经常出现,但在住宅项目中很少出现。

          比尔

          1. 专家成员
            马尔科姆·泰勒||# 17

            比尔,

            我想知道的是子面板在另一个结构中,代码会怎么说。控制任何电路的断路器需要对居住者进行评估。面板通常位于附属车库,但我不知道将其放在独立车库是否会带来问题。

          2. 阿诺德·K||# 18

            嗨,比尔,

            这也是我的理解,也是别人告诉我的(不是欧洲航天局)。我也相信电力一定来自分离的车库子面板。

            阿诺德

          3. 专家成员
            马尔科姆·泰勒||# 26

            阿诺德,

            是有意义的。我不知道你还能怎么做。

  3. 沃尔特Ahlgrim||# 3

    您的问题涉及到本地代码的细节以及本地检查器如何执行它。

    我相信大多数版本的美国代码允许一个电路延伸到一个外屋。

    唯一重要的意见是你当地的巡视员,有的选择帮助,有的不那么多。我想我会要求,只要你承诺花钱支付专业绝缘。

    如果你会考虑插入解决方案,我已经有了这个无线远程电源开关的好运气。

    https://www.amazon.com/gp/product/B001Q9EFUK/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

    Walta

    1. 阿诺德·K||# 7

      嗨Walta,

      我简单地研究了一下这些无线选择,但我不喜欢由电池供电的设备,不喜欢依赖于经常需要Wifi的控制器。技术的变化经常导致东西过时,通常是因为软件/固件不再被公司支持。

      阿诺德

      1. 沃尔特Ahlgrim||# 11

        请注意,我连接的遥控器没有连接到互联网或你的WIFI或智能手机与软件无关。它不需要编程。它的遥控器是有电池的,我还没有发现在3年的使用中有必要更换电池。

        我喜欢阿科斯关于中性线的观点。即使不是现在的代码要求,也要使用未使用的零线,这是个好主意。如果将来有人想安装一个需要零线的“智能开关”,那么有零线就会派上用场了。

        Walta

        1. 阿诺德·K||# 19

          你好沃尔特,

          那个装置不能用,也不能通过车库外灯的检查,但我很喜欢它,我会在冬天给我的拖拉机的块状加热器买一个。

          我想我将运行一个4线THWN和马雷特在室内开关箱的中性。

          谢谢,
          阿诺德

  4. 专家成员
    Zephyr7||# 4

    你可以接受美国代码,但加拿大代码不太一样(我喜欢说“代码与扭曲:-),所以你需要与当地的人检查。你所在的地区也有可能有一些特定的地方代码,这些代码也与国家代码不同。

    我建议在地下运行PVC管道,而不是romex管道。导管有许多优点。我还会运行一个更大的管道,以防您将来想要添加任何东西,如果您需要运行通信电线(警报,相机等),第二个管道是很好的。目标是只挖一次壕。我通常在像这样的建筑之间使用1英寸的最小管道,以便为未来可能的布线更改留出额外的空间。

    比尔

    1. 阿诺德·K||# 8

      嗨,比尔,

      我将运行一个1.5英寸时间表40导管60安培子面板和THWN线三路开关。第二个导管为CAT6的3/4英寸。

      谢谢你!
      阿诺德

      1. 专家成员
        Zephyr7||# 9

        关于Walta关于无线系统的可能性的评论,你可以尝试Lutron Caseta系统。我在家里用这个系统,效果很好。遥控器是用电池的,但我用了一个四年了,它仍然很好用。它不需要wifi,也不需要“云”中的任何东西来工作——作为一个独立的系统,它可以很好地工作。这对你来说可能是个选择。

        我强烈推荐至少1英寸的导管。Cat6与对之间的分离器是相当胖的,它将更容易拉额外的电缆在未来与1”导管。3/4”比你想象的要紧。

        比尔

        1. 阿诺德·K||# 20

          嗨,比尔,

          谢谢你的反馈,我会更仔细地研究Lutron Caseta系统。如果遥控器上没有其他系统,我可以每隔X年更换一次电池。

          关于导管,我一直在考虑把它增加到1英寸,根据你的建议,我会这么做的。成本大概是10-20美元。

          谢谢,
          阿诺德

          谢谢,
          阿诺德

  5. 专家成员
    阿尔卑斯山脉||# 5

    你的检查员可能会要求你在远程3路开关处有一个空挡。最简单的方法是用两条14-2线代替14-3线。房子的3路应该在它自己的设备盒里,这样如果车库有自己的接地棒,你就不会通过灯开关接地把房子的接地和车库的接地绑在一起。

    1. 阿诺德·K||# 10

      嗨,阿尔卑斯山脉,

      我从ESA得到确认,分离车库将接地回到房子的主面板上,因为重新接地是不允许的。

      规则10-210“要求接地导体(中性点)仅在一个点(服务断路器或开关)连接到接地导体/电极。因此,中性点不能在新的独立车库的新面板上重新接地。”

      谢谢你!
      阿诺德

      1. 格雷厄姆的爱||# 14

        https://www.jlconline.com/how-to/electrical/neutral-necessity-wiring-three-way-switches_o

        这里是一个很好的链接,谈论在开关所需的中性

        1. 阿诺德·K||# 23

          谢谢你的链接,格雷厄姆。

      2. 专家成员
        阿尔卑斯山脉||# 15

        阿诺德,

        如果你正在运行4线馈送,那么你就万事俱备了。我更喜欢使用一个带有主断路器的面板,甚至是子面板,这让你关闭子面板不需要回到房子,如果你需要做任何工作。如果您使用的是带主断路器的,请务必拆卸中性连接螺钉/带。

        1. 阿诺德·K||# 21

          嗨,阿尔卑斯山脉,

          我想我会简单地运行一个4线THWN和帽中性。对于子面板,我也使用一个主断开。成本差别非常小,使你不必走进房子里去关闭断路器。

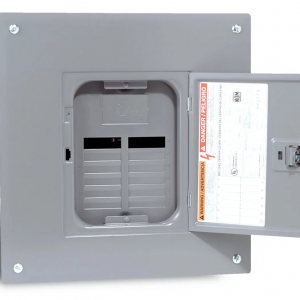

          图片:施耐德电气方形D子面板插头在空挡负载中心

          阿诺德

          1. 沃尔特Ahlgrim||# 30

            美国法规允许多达6个开关或断路器作为任何负载的服务断开。你的规则可能不同。

            1主断路器,2主面板断路器,3子面板断路器,4室内开关,5车库开关。

            如果你在子面板上添加一个断路器,你就会达到极限,如果你有或添加一个带有转换开关或运动检测器的发电机,可能会超过。

            我用过的每一个运动检测器都能让你通过按正确的模式打开和关闭开关来锁定灯。

            Walta

          2. 专家成员
            Zephyr7||# 31

            沃尔塔,电灯开关不算。只有断路器或熔断器才算数。你可以有多达6个服务断开串联,想法是不要雏菊链在一个串的面板数量。

            一个例子是带有主断路器的子面板。这将是4个断开:主面板上的主断路器,主面板上给子面板供电的断路器,子面板上的主断路器,然后子面板上给光电路供电的分支断路器。电灯开关本身——不管数量多少——都不是照明电路的“服务断开”,也不计入“6断开”规则。

            比尔

  6. 马克·内格尔||# 12

    我的车库/商店内外都有运动传感器灯,直到我拨动建筑/车库内的开关。是的,当我离开时,我必须记得把开关关上,但如果我忘记了,也不是灾难性的——它们是led灯,耗能非常少。

    1. 阿诺德·K||# 22

      说得好,但和我妻子在一起,灯会一直开着。哈哈,还好她不在这个论坛上读这条评论。: - d

      阿诺德

      1. 专家成员
        Zephyr7||# 24

        你可能是占用传感器的合适人选。现在许多商业建筑都需要这些系统,所以它们变得相当便宜。走进去,灯就开了。走出去,灯会在预设时间后自动关闭。车库里有免提闪电也不错。

        比尔

        1. 阿诺德·K||# 25

          我指的灯是安装在车库门和车库服务门两侧的外墙灯。

          我想过给它们装上运动传感器灯,但我妻子想要在周围没有移动的情况下也能开着灯。
          例如,当我们有访客的时候,或者当我们在做远离传感器的事情的时候,比如除雪,或者当孩子们在玩耍的时候。

          阿诺德

  7. 乔纳森·劳伦斯CZ 4A新泽西州||# 27

    阿诺德,

    我2nd Bill的建议是在这个应用中使用Lutron的Caseta。我在我以前的房子里使用了一些,我现在的房子也使用了它们。所以所有的灯开关都是单极的,我使用Caseta Pico遥控器当我需要额外的开关位置。他们工作完美无缺(RF),电池永远持续。一个开关和一个遥控器要60美元,比建一个管道便宜多了。如果你想在开车时打开车库灯,你甚至可以在车里放一个。如果你想接入WiFi或通过Alexa/谷歌控制它们,你可以使用集线器。我也用Pico遥控器来控制我的音响系统,但那需要集线器。我最终在某些房间里使用了几个Legrand Adorne的WiFi开关,因为我想要一种不同的审美。这些遥控器确实需要线路电压,但它们不需要与你试图控制的灯在同一电路上。 I find the Legrand remotes work maybe 95% of the time, but the Pico remotes work 100%.

    1. 阿诺德·K||# 28

      你好,乔纳森,

      我的印象是路创卡西塔需要他们的中心控制器才能让他们的任何设备正常工作。我的问题是,长期的软件假设永远不会持续,需要互联网或wifi/网络连接来维护。
      如果开关只是使用射频信号来操作,我可以接受每X年更换一次电池。

      我会找一个好的视频或文章列出安装过程。

      阿诺德

  8. 阿诺德·K||# 29

    有人在一个没有暖气的地方,比如独立的车库,用过Lutron Caseta遥控开关吗?

    根据安装说明,它只能在室内使用,并在32˚F(0˚C)至104˚F(40˚C)之间工作。就我而言,在隆冬时节,独立车库的温度将达到零下13华氏度(零下25℃)。我想知道这是否会导致它不能正常工作,或者如果产品不能很长时间在那些寒冷的条件下。
    我不清楚以上是适用于硬连线开关还是只是遥控器。

    谢谢,
    阿诺德

    1. 专家成员
      Zephyr7||# 32

      我在回复你的第28条和第29条。

      Caseta设备不需要集线器来操作基本功能。例如,你可以将遥控器与没有集线器的电灯开关配对。如果添加集线器,则集线器与交换机配对,远程与集线器配对。您可以在集线器上设置一个规则,以便远程操作您想要的特定开关。没有集线器,遥控器只能做一些基本的事情——操作一个开关。

      如果你只想要一个设备,那就买一个开关和一个遥控器,把它们配对,就完成了。注意,路创做了一个支架,将他们的遥控器固定在他们的面板之一,这样你就可以把它安装在墙上,没有盒子,它看起来就像一个普通的开关。很好。

      如果你确实添加了一个集线器,你可以安排各种定时器功能,做地理围栏等。这个集线器增加了一些奇特的功能,但基本的远程到交换机配对功能并不需要它。

      关于温度,我有一个Caseta开关在我的无条件车库,它已经工作了近5年了。我还没有把任何一个遥控器安装在一个没有条件的空间里,我怀疑这样安装一个遥控器可能会缩短电池寿命。我确实在两辆车里装了遥控器(用来控制车库灯和室外院子里的灯),这些都用了好多年了。我也认为汽车是“无条件的空间”。大约3年后,我不得不更换其中一个遥控器的电池。他们利用现成的硬币细胞。

      顺便说一句,许多电子设备的工作温度都在0*到70*C之间。在高(热)侧超出这个范围会缩短使用寿命,并降低电力设备的负载处理能力。在低(冷)的温度范围之外通常不是什么大问题,直到你真的非常非常冷。当你非常冷的时候,一些电解电容器的价值会降低,这有时会导致不稳定的运行。在大多数有人居住的地区,你可能看不到那种程度的寒冷——你必须走到很远的北方,才能看到那种程度的寒冷。

      比尔

      1. 阿诺德·K||# 33

        感谢Bill确认了我昨天阅读更多关于Lutron Caseta系统的内容后的怀疑。我想为了保持简单和便宜,我将使用带遥控器的卡西塔开关。

        谢谢,
        阿诺德

        1. 专家成员
          Zephyr7||# 34

          请注意,他们在Caseta生产线上生产调光器和“开关”。你经常会看到调光器,稍微便宜一点,但你不会总是看到开关。我喜欢在任何不能变暗的东西上使用开关(比如安全灯)。他们制作了独立的遥控器,只有开关按钮,而不是像调光器那样有上/下箭头的遥控器。我认为它们都可以彼此配对,但如果你想要开关,你可能想要开关类型的远程,以避免混淆。

          你可能也想要一个安装支架,这样遥控器就可以扣进去了。如果没有支架,遥控器就更像是一个无法真正安装的手持设备。

          比尔

          1. 阿诺德·K||# 35
          2. 专家成员
            Zephyr7||# 36

            这看起来像我用的。别忘了给遥控器准备一个盘子,我想套件里没有额外的盘子。HD携带路创面板。Lutron板给了一个漂亮的干净的外观,因为他们没有可见的螺丝-你必须弹出的前部分从那些板的后部分使用扁平刀片螺丝刀周围的边缘的边缘缺口。

            比尔
