热水器运行电缆
我将10/ 2nm电缆从我的主面板连接到Rheem混合热水器。电缆将穿过阁楼，然后从热水器上方和后面的墙壁伸出。对于裸露的电缆是否需要用导管保护，我有不同的意见。经过几个小时的观察，我还是不知道电缆是通过什么穿过墙表面进入房间的。Rheem指南，2012 IRC和许多文章都对此保持沉默。如果纳米电缆可以从墙壁连接到热水器，它是否就像一个盾形纹章，或者如果需要导管，导管是否附着在墙壁上，在墙壁内的纳米电缆首先进入它的地方?几张低分辨率的照片显示了墙上看起来像接线盒的东西，但如果NM电缆是连续的，并且在进入房间时刚刚进入导管，那么需要接线盒吗(电线之间没有连接)?
GBA详细库
根据气候和房屋部分组织的一千个建筑细节的集合
搜寻及下载施工详情
回复
你问题的真正答案取决于你当地的督察。
一些地方的检查员已经决定纳米电缆不需要额外的保护，其他地方发现电缆必须有保护，如果房间有成品墙IE干墙。
当你需要保护的时候，我喜欢用鞭子
https://www.lowes.com/pd/Southwire-6-ft-10-Gauge-3-Conductor-Non-metallic-Liquidtight-A-C-Whip/3616544
Walta
谢谢你，沃尔特。如果NM不需要保护，当它离开墙时，它会通过什么?只是一种盾形纹章?
在我周围，热水器的连接需要用MC线。你可以把Romex运行到天花板上的八角形接线盒上，盖板上有敲除器，电缆夹，MC下到热水器上。
如果你想要气封，要有一个气密(有时称为气密)的盒子。它们有一个垫圈法兰，可以密封在石膏板上。
谢谢你，阿克斯。如果可以选择从内墙出来，那么从天花板上下来仍然是最好的选择吗?如果我已经有足够的纳米电缆，将其运行到导管是一个很好的替代连接到MC电缆?
杰夫,
我不确定在导管中NM的连接是什么样的(如果它甚至被允许的话。通常情况下，导管中只允许使用电线，不允许使用电缆)。两个盖板都没有安装导管。为了这么短的距离，不值得重新发明轮子。我会用接线盒和MC线。
谢谢你，马尔科姆。如果电缆不需要保护，你对电缆出墙的地方有什么建议?你通常看到的接线盒是安装在墙内，就像一个插座盒，有一个导管的出口，还是表面安装?
有趣的是，NM-B(即Romex)和MC在遭受物理损坏时都是不可接受的，但有时在这种情况下，安装人员和检查人员对MC的感觉比NM-B要好。

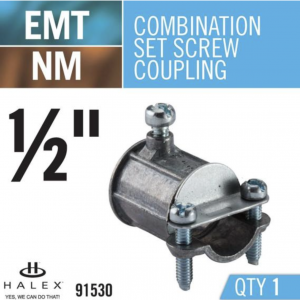

你可以在导管中套筒NM-B。这种情况经常发生。需要做的关键事情是NM-B在进入导管时需要夹紧，所以你需要这样的东西:https://www.homedepot.com/p/Halex-1-2-in-Standard-Fitting-Electrical-Metallic-Tube-EMT-Combination-Coupling-91530/202328186
不需要花哨的配件在盒子的一端。
注意:NM-B上的护套不应在导管内剥离。整个电缆组件应从初始夹具运行到箱体。
以防这个链接在未来消失，我附上了一张图片给子孙后代。
谢谢你，帕特里克。你对代码的评论与我在发布我最初的问题之前在我的研究中看到的NEC多次引用的内容一致:“334.15(B)保护免受物理损坏。必要时，电缆应采用刚性金属导管、中间金属导管、电气金属管、附表80 PVC导管、后缀为-XW的RTRC型或其他批准的方法保护，以防止物理损坏。”我看到了各种不同的做法，可能是由于当地的执法或海关，从普通的NM电缆到MC电缆到导管。如果我的当地官员想让我用导管的话你连接的那个小夹子看起来是个完美的解决方案。
我认为问题可能是你不被允许用NMD来连接开放空间。要使用NMD，你必须在热水器上安装一个螺柱，然后沿着它运行电缆，对我来说，这看起来不“合适”。
谢谢你，阿克斯。我确实看到了一些。我想，即使只是墙和热水器之间的缝隙，弥合至少一点开放空间是不可避免的。
你一般需要使用MC或等效物从墙壁或天花板到热水器上的连接盒。如果你是沿着墙的表面而不是墙的内部运行电缆，那么我会使用前面提到的一个夹子在墙的表面上运行电缆，然后在末端运行到一个4英寸的方盒(与单个方便的盒子相比，这提供了更多的工作空间)。将MC从4英寸方形盒子的底部运行出来，如果连接盒在热水器的顶部，则使用90度卡箍型MC连接器将其连接到热水器的连接盒上。如果你的连接盒在侧面，你可能需要一个直MC连接器。这里的目标是尽量减少MC做出任何急转弯的机会，可能会把它分开。
我不会在绿地内运行NM电缆，成为“MC那样的”。在绿地使用适当的MC或THHN(我们的加拿大朋友是T90)。在那里也运行一个单独的地线，不要相信导管本身是接地-这是不可靠的。
如果你在墙内铺设NM电缆，我也会做同样的事情，除了我会在四个方形盒子上使用一个泥浆环，在完成的墙壁表面形成一个单排开口。你可以得到一个金属盖与一个单一的击倒在中间，然后用它来连接你的MC鞭子。这使得一个干净的安装在一个完成的空间。
比尔
格林菲尔德(或者，用NEC的说法，“柔性金属导管”)如果你有一个特别难对付的检查员，就会遇到与NM-B和MC相同的挑战。不能在有物理损伤的地方使用。
这完全取决于检查员(这就是为什么我建议提前询问他们，如果担心的话)。如果检验员不批准NM-B运行到热水器，因为它受到物理损坏，理论上他们也不应该允许MC或FMC。
除非你打算在项目的其他地方使用MC，否则最好避免购买和学习如何正确安装MC。预制的鞭子比MC切割机便宜。
谢谢你们，比尔、帕特里克和沃尔特。了解如何实现本地检查人员认为合适的选项的细节是非常有用的。我试着把我的问题局限在当我自己无法确定适用哪条规则时，就像在这种情况下，似乎有如此多的变化。即使是NEC的规定也取决于人们如何判断潜在的物理损害。如何遵循规则，这通常是一个更复杂的问题，要求他解释太多了。我希望这段对话将成为像我一样准备好连接热水器电缆的人最有价值的资源。
我觉得很奇怪的是，烘干机和电热器可以通过一根塑料涂层的电线连接到插座上，这种电线的高度通常比从墙壁到热水器顶部的NM电缆(不可否认，塑料更薄)更容易损坏，尤其是在热水器后面。我知道当我移动量程时，我必须非常小心以免锋利的金属片击中线绳。
在这种情况下，热水器应用程序不会被认为是“受到物理损坏”的。我们使用非常大的绿地(有时是4英寸)来连接工业设施中的变压器，在那里甚至不是问题。可能会造成伤害的地方是户外，可能会受到物体的撞击，或者卡车井周围的墙壁，你可能会有合理的物理接触。安装在住宅环境中的热水器不能合理地预期会受到严重的物理损坏。如果一个检查员试图这样说，我就会去找其他人谈谈。如果我在为一个更大的开发提供咨询，我实际上会把这样的问题提交到州一级，让本地检查器否决，在这种情况下，我实际上确信本地检查器将被州一级检查器否决。
如果您真的阅读了代码，那么在系统将暴露于严重物理损坏的情况下，唯一被认为适合的管道是刚性管道，RMC -有螺纹连接器的东西，看起来像镀锌水管。这种东西在住宅项目中几乎不需要。
我是复杂/不寻常电气系统方面的顾问。我可以告诉你，住宅项目真的不会遇到很多不寻常的代码情况。如果你真的很担心，给你当地的建筑部门打个电话就会得到答案，他们会接受MC(或同等的)，除非你有一个非常不寻常的安装计划。这真的不是你需要失眠的事情:-)
顺便说一句，你不需要任何特殊的工具来使用MC线。使用它的简单方法是用你的线工钳子切割它，然后在你想去除螺旋装甲的地方急剧弯曲。当装甲分裂时，用斜切刀切断它。用斜切刀将护甲紧紧地修剪到电线上，注意在不损坏电线的情况下去除护甲上的任何尖锐点。在戴上连接器之前，先套上防短套管，这样就可以了。如果你小心使用速度锁连接器，你通常可以不用防短套管(速度锁有一种集成套管)，但这需要一点练习。我都数不清我用这种方法安装了多少个。请注意，在安装连接器之后再拆除导体上的保鲜膜是有帮助的，因为保鲜膜有助于保持电线紧密捆绑，从而使连接器更容易安装。
比尔
谢谢你，比尔。你提供的关于如何切割MC的细节很难找到。
比尔-
只是好奇，把一个30A的插头和电源线放在热水器上，然后把它插到30A的插座上，这合法吗?就像烘干机或炉子通常连接的方式一样?
这是一个大大的不。
这是完全好的硬电线插入设备，但不是反过来。这与Bill之前关于设备如何获得认证的评论有关。
对于非永久性安装，这通常是可以的。如果你把热水器放在脚轮上，你可能会摆脱它。
我非常同意Akos的观点。如果你想让热水器“便携”，那么一根电线是可以的。如果我没记错的话，你不应该让这样的设备连接超过30天(代码中有一个时间限制，我只是忘记了它到底是什么，因为我很少处理这个特定的问题)。我不会在一个应该永久安装的设备上放线。
记住，烘干机和炉灶都是外挂式电器。它们可以移动，它们不是永久安装的(我知道这在范围上有点伸展，但这也是它们的分类方式)。电动灶台是永久安装的，它们有硬电线连接，而不是电线。
比尔
比尔
>我觉得很奇怪，烘干机和电热器可以通过一根塑料涂层的电线连接到插座上，这种电线的高度通常比从墙壁到热水器顶部的NM电缆(不可否认，塑料更薄)更容易损坏，尤其是在热水器后面。
好奇,事实上。这种表面上的认知失调的简单原因是，NEC并不管理家电本身。这更多的是nrtl(国家认可的测试实验室)的领域，如UL, ETL, TUV SUD等。https://www.osha.gov/nationally-recognized-testing-laboratory-program/current-list-of-nrtls）.
有道理，帕特里克;谢谢你！
国家电器制造商协会(NEMA)也参与了电器的“内部”。不过也有一些重叠的地方。例如，你不允许在一个断路器或保险丝大于20安培的电路上安装15或20安培插座的原因(电气代码中的规则)是因为这会造成一种情况，你可能会有一个18号线连接的东西。UL只允许18表20A或以下的电路，无论电器的电流要求如何，因为在保护装置打开电路之前，18表电线有壮观的故障(火灾!)的风险。
一般规则是NEC涵盖东西的安装，NEMA涵盖东西的构造，以及UL等，为所有材料和设备设置测试标准(这使得它们“为目的而列出”，在NEC的代码术语中)。这三者本质上一起工作，试图使系统作为一个整体“安全”。
如果你真的很喜欢，我们工程人员可以做以上所有事情之外的事情，除了“在工程监督下”的例外，尽管通常我们只是在常规代码规则的范围内设计，就像其他人一样——这更简单，而且通常可以确保安全的设计。我们只在必要的时候才会涉足那些花哨的工程项目，这些项目通常只出现在大型工业项目中，甚至并不总是这样。
比尔
在我们这个地区，规定要求在热水器附近安装一个断开电源的盒子。其他人已经解决了接线，但我认为你还需要一个直流箱在源头。当我安装我的混合动力时，我不得不升级我的电气，包括直流盒，因为最初我们直接连接到断路器面板到热水器。
谢谢你，埃里克。根据我的理解，如果断路器在视线范围内，就不需要断开。

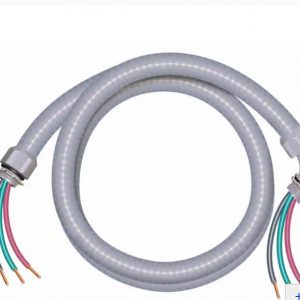

我的检查员同意我将NMD电缆安装在防水的、柔性的PVC导管内，从天花板连接到热水器。与上图中“鞭子”的材料相同，但是空心的。它在末端接受螺纹连接器，因此它可以无缝连接到热水器的入口。也许应该问问你的检查员关于那个配置。
很高兴知道，特雷弗;谢谢你！从断路器到热水器的连续电缆似乎有很大的优点。
杰夫,
我不反对，但想知道你认为连续电缆的优点是什么?我总是发现在房屋建造中发生这种情况的情况-想到了底板加热器-破坏了空气密封和绝缘，并且很难在墙壁表面完成。
只是潜在的失败点少了，马尔科姆。即使整个房子里的电线都是用电线螺母等连接起来的，而且有些东西松动的可能性很小，但在一根连续的电缆中，这种可能性为零。在两根电缆之间建立连接如何提高空气密封和绝缘的能力?
杰夫,
如果你将连续电缆穿过接线盒，我猜在空气密封和绝缘方面没有区别(这又回到了你最初的问题)。然而，在施工过程中，电缆悬挂在完成的空间中，容易损坏并阻碍干墙和油漆。在事后添加一根易于更换的电缆似乎更整洁。
谢谢你，马尔科姆。我明白你的意思，但如果我用一根连续的电缆，我不指望它在我把它穿过石膏板上的一个洞之前会严重碍事，而且那个地方除了粉刷之外也不会有什么别的事情发生。可替换性很好，但如果暴露的电缆损坏了，我可以添加一个接线盒，如果需要的话。
使用“连续电缆”并不能真正获得任何东西，而且你需要将盒子与地面连接起来(假设是金属盒子)，所以无论如何你都必须将电缆连接到那里。大约有453个千亿亿的电线螺母在使用中，故障率非常非常低。我告诉我的船员们“收紧他们的手，直到你的手指开始疼痛”。如果你穿得太松，就会出问题。在安装过程中，安装在非扭曲实心电线上的正确安装的电线螺母会将电线紧紧地拧在一起，内部的方形电线弹簧会咬入电线，使它们紧密地结合在一起，并将电线螺母的塑料帽保持在适当的位置。
接线盒也将大大提高安装的可服务性，我强烈建议使用一个。如果你真的想避免这里的接头，那就装一个断开开关。
比尔
比尔,
节省手指:https://toolmonger.com/2009/10/28/ideal-ratch-a-nut/
马尔科姆，总有一天我会去温哥华看看你的一两个项目欣赏你的艺术设计，然后请你吃顿饭，感谢你告诉我那个工具。那东西太棒了!我确实找到了一个更便宜的版本，也可以装入无绳驱动器(“Ideal 30-902自旋扭线连接器插座”)，这是我自己订购的。
我得告诉我的船员!我以前从未见过他们。当我们在数据中心连接一排排的机架时，我的工作人员安装了数百个电线螺母，因为我们通常每2英尺(大约是一个服务器机架的宽度)有2或4个转锁插座。装了那么多电线后手指会很疼的!
比尔
比尔,
几年前，我和电工一起工作时抱怨手指受伤，他看着我，好像我有点简单，然后给我看了他的螺丝刀。我不知道他们是否常用，但他们是伟大的。
这是我现在常用的螺丝刀。
唯一的(小)缺陷是位存储在手柄，当你使用电线螺母驱动器，它收紧帽位相当紧。要把瓶盖取下来是一项相当大的挑战。
此外，电工用的螺丝刀应该有两个最常用的尖——#2飞利浦和小平头——在同一个钻头上相反。但这些都是小问题。它有一个很好的棘轮动作，是一个很好的工具。
谢谢你，比尔。我不明白为什么我需要一个有连续电缆的盒子，这样就不需要接地或拼接，而且考虑到我已经有足够多的电缆，使用它——假设我被允许的话——可以避免浪费。
杰夫,
我相信你所做的很好，我不应该赘述这一点。
如果可能的话，在墙壁上留下一些松弛的地方，如果电缆在接近表面的地方损坏，可以拉穿，这样你就有一些多余的地方来做一个盒子里的拼接。在最后一个订书钉和盒子之间留下一个礼貌的环是所有电线的好做法，只要它不会破坏后面的绝缘(参见链接中的图13)。https://mytrainingbc.ca/youthexploreskills/activity/Electrical/pdf/WiringWallSection.pdf
谢谢你，马尔科姆。留下一个额外的循环是很有意义的，我很高兴把你引用的参考添加到我的收藏中。
