小分流上的回风静压箱

raul4817|上传一般的问题

因此,在与我的工程师反复讨论后,我们决定解决我的回风侧。只是好奇是否有人对这个解决方案有任何建议或建议

我计划在门厅的中央回归,几乎是死中心,有通往所有3间卧室的门。

这个想法是离开单位返回5″x30″与过滤器机架,增加到10×30,以适应过滤器。这将在条件阁楼中保持开放,简单的方形或矩形管道从下面的空间穿过。类似于富士通的安装手册,尽管这可能是考虑到该单元在壁橱里。

我担心的是,大多数人都建议加大过滤器的尺寸,但在回流管道上不会有弯曲或转弯,基本上只是一个盒子中的一个盒子。如果这是可行的,我想至少一个1″过滤器也许2″

富士通为这个应用程序提供了一个简单的过滤器,但并没有完全出售它,所以这是我们想出的解决方案。

这能从下面的空间交换足够的空气吗?不仅仅是阁楼的空气。

我的设计师批准了这个设置,只是想问这里的社区与一些现实世界的经验。

劳尔

GBA '

加入领先的建筑科学专家社区

成为GBA Prime会员,立即获得绿色建筑的最新发展,研究和报告。

回复

  1. Steve Knapp CZ 3A Georgia||# 1

    劳尔,

    我会给你的帖子一个隆起,把它带回到问答的顶部。

  2. raul4817||# 2

    谢谢你史蒂夫,

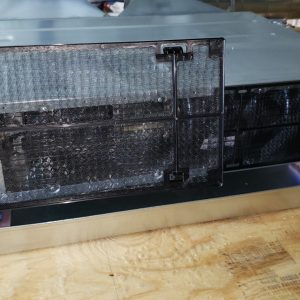

    这是富士通提供的滤镜图片。有多少人真正使用过这些?

  3. 专家成员
    阿尔卑斯山脉||# 3

    如果您只使用冷却装置,则库存过滤器是好的。这样,线圈最终就需要清洗了。

    你需要一个合适的过滤器。

    大多数2"炉过滤器在500FPM时额定为0.2"WG。对于一个小的分裂,你想要接近0.1英寸的压降,所以大约是250FPM。所以你的10x30的过滤器可以达到520CFM左右。这对于9k头来说可能没问题。12x36可能更好。1英寸的过滤器限制太大了。

    1. raul4817||# 5

      阿尔卑斯山脉,

      这个单元也将用于供暖。
      所以1"过滤器比2"过滤器更有限制性?
      这个单位是18k英热单位。高约554cfm。

      我试图将返回的宽度保持在30“,因为这接近于返回的实际尺寸。话虽如此,我在高度上是灵活的。我的计划是10英寸X30,但我可以很容易地把它做成12英寸X30、14英寸X30、16英寸X30,几乎任何高度都可以。我的想法是让钣金制造商保持简单。

      劳尔

      1. 专家成员
        阿尔卑斯山脉||# 7

        对于相同的流量,2”过滤器的压力损失通常是1”过滤器的1/2。4英寸是更好的,但很难得到一个过滤烤架接受一个。如果你能装一个4英寸过滤器的过滤盒,这是最好的方法。

        获得迷你分裂返回的简单方法是:
        -找一个30”到24”的减速器,并连接到标准的冷空气回流引导。然后你可以使用过滤盒或过滤烤架。当你使用24英寸的尺寸时,有更多的“标准”选项。

        -得到24x8矩形管道的长度,切到大约36“的长度,并把两端端盖。
        在8”方面,使一个切口的进口尺寸的管道单位。
        在底部24“宽的部分,使过滤器格栅/过滤箱波纹管的切割。
        这比第一个选项稍微有限制,但不需要任何自定义弯曲。

        附注:查看此过滤器尺寸/流量。更高的MERV过滤器将更具限制性,因此请务必检查。

        http://www.dwyer-inst.com/PDF_files/Priced/DF8_cat.pdf

  4. 马特·F||# 4

    在大多数情况下,简单的富士通滤波器足以保护设备/线圈。

    如果你真的想从空气中去除颗粒,你需要做得更大。这是合理的争论,如果一个小分裂应该是一个空气过滤器,但它肯定可以。

    https://www.phius.org/NAPHC2018/Think%20Little%20Slide%20Deck%20-%20NAPHC%202018.pdf

    计划一个2英寸的过滤器,因为它通常是成本/性能的最佳点。我也会使用过滤器格栅,或至少从一个框架,安装过滤器。这是更容易得到一个良好的周长密封垫片或胶带与该配置比在过滤器滑动。

  5. raul4817||# 6

    马特,

    谢谢你的链接。我以前读过,但那是几个月前的事了。我确实买了一个16x25的过滤器烤架。我会试着用你说的至少一个框架。我可能有钣金的家伙制造我的一个变化和添加我自己的垫片。
    劳尔
