金属壁板-窗口头部闪烁细节

Erik Lobeck|上传一般的问题

好吧,这一直在重新浮出水面,所以我想我要看看其他人都想出了什么。当使用金属壁板(波纹或sim.)处理窗口头似乎总是有点难题。通常情况下,我看到的是一块“J”闪光。但这通常是向上的,这可能会掩盖覆板的切口,但因此也会积水。似乎错了。我一直在试图想出一个替代方案,并绘制了附件,但肯定有人比我更聪明,必须为这个问题想出一个更好的解决方案?

GBA '

加入建筑科学专家的领先社区

成为GBA Prime会员,即时获取绿色建筑领域的最新发展、研究和报告。

回复

  1. 布伦丹Albano||# 1

    细节说“J通道3/8”哭泣在8“OC”。我认为3/8英寸的哭泣可以让水流出来。或者哭泣是你添加的?

    那个J根本不是排水计划的一部分,它只是壁板的末端,所以也许它不重要?

    想看看别人怎么说!

  2. Erik Lobeck||#2

    是的,哭泣是我对这个问题的“贡献”。虽然有点劳动密集型....

  3. 布伦丹Albano||# 3

    只是一个想法:大部分的水不会从J海峡的两边排出去吗?剩下的水似乎不会造成太大伤害。2d的水在2d的细节中看起来被困住了,但在3d中,它不是。

  4. 专家成员
    马尔科姆·泰勒||# 4

    埃里克,
    J通道被用于墙柱和窗台,但不是在头部。你通常在墙壁底部使用的滴漏闪光也被用于顶部(并显示在你的图纸上)。壁板被举行了1/8“以上的头部闪烁,应该有结束坝形成双方。

    这其实是在说:只要从你的细节中删除J通道就可以了。

  5. GBA编辑器
    马丁Holladay||# 5

    埃里克,
    如果j通道需要在壁板底部有一个干净的(有吸引力的)终端,它就像一个沟槽。如果您愿意,您可以使用J-channel,只要您详细描述J-channel的两端(在J-channel的右侧和左侧),以处理从“水槽”两端滴出的水。

    好的角闪和侧闪可以处理水。但你必须仔细考虑细节,并预料到滴水。

    ——马丁·霍拉迪

  6. 专家成员
    马尔科姆·泰勒||# 6

    我不同意在倒置的情况下使用J通道。你不会在钣金安装指南或手册中看到它,这是有原因的。用于金属壁板的闪光型材有两个用途:防水和方便壁板的安装。

    我不知道任何方法来详细说明或弯曲头部的J通道,以便它在末端脱落的水不会流入墙壁腔或壁板后面。记住,型材的后方安装在壁板后面。随着时间的推移,倒闪光也会充满碎片——这是表面处理首先失效和生锈的地方。

    修剪型材总是包括那些在墙角、底座和窗头的壁板上没有唇的型材,因为在四面由J或类似闪光限定的区域上安装壁板是困难的,或不可能的。你怎么把它弄进去?这也是为什么你看到瓦楞壁板垂直安装比水平安装更频繁的原因之一。

    如果你想从美学角度考虑,在开口的四面都有一个相似的轮廓,可以在头部使用与J.相似大小的滴漏闪光,这就是专有的闪光系统,比如哈迪为其面板提供的那些。

  7. GBA编辑器
    马丁Holladay||# 7

    马尔科姆,
    我很佩服你对金属壁板的经验。你是对的——这些细节很容易搞砸。

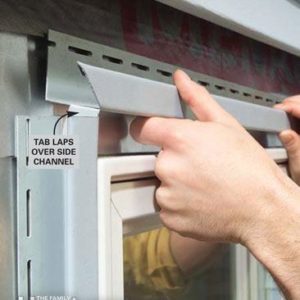

    也就是说,在窗户上方的乙烯基壁板上看到j通道是非常常见的。有一种方法可以把事情做好,也有一种方法可以把事情搞砸。如果你打算在窗口顶部使用J通道,你必须仔细考虑窗口角落的闪烁细节,以确保你没有鼓励泄漏。

    水穿过墙板;我们都知道这一点。诀窍是有WRB和闪灯细节后面的壁板处理水,这样水就不会进入壁腔。

    ——马丁·霍拉迪

  8. 专家成员
    马尔科姆·泰勒||# 8

    埃里克和马丁,
    这可能是一种情况,这将是一个很好的计划,得到一些短的J通道和滴边,并在一块胶合板上模拟角。我生活在一个水渗透的后果往往是灾难性的气候中,这可能让我对窗户的细节比其他地方更敏感,但我不知道这怎么会是个好主意。

    埃里克,
    另一个小提示:你确定你想详细说明头部闪光,使它被一个足够大的间隙隔开,以包括一个背珠吗?这意味着在安装后将填缝应用于滴水边缘的下方。要做到这一点很难。也许更好的办法是把水滴的边缘放在嵌缝材料上,直接贴在窗框的顶部。

  9. 安德鲁·贝特||# 9

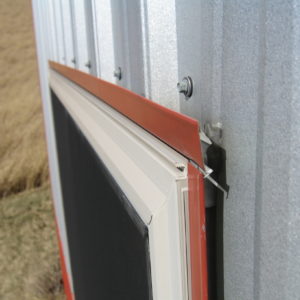

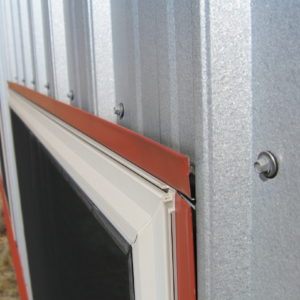

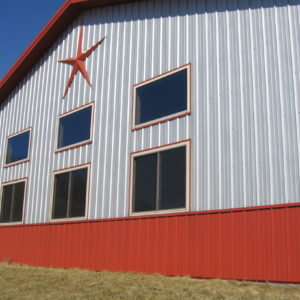

    我在我们的谷仓上有这个J通道细节,并拍了几张照片来说明它和它的外观。

    顶部的J通道隐藏了一些“罪恶”,比如头部闪光的边缘落在肋骨上。还有金属壁板对接的地方,以防它们不是完全相同的长度。(我没拍到对焦的照片。)

    在我们的例子中,在顶部使用弯曲闪烁将导致不一致的窗框显示。然而,这是在Fabral的安装说明中显示的细节。

    顺便说一下,这些窗户是在我们谷仓的西面,谷仓坐落在山上。它们会被风吹雨打,也会漏水。根据南部黄松木材上的污渍来看,漏洞似乎只出现在窗台上。这些窗台哪天应该重做一下。(再说一次,这只是个谷仓……)

  10. GBA编辑器
    马丁Holladay||# 10

    这是一个很好的讨论,我相信每个人都有不同的观点。

    这是我的指导原则:不要依赖壁板或j型沟渠来防止水进入你的墙壁。

    为了防止水进入你的墙壁,你将依靠你的WRB和用于窗户粗糙打开的闪光。

    如果你已经很好地安装了WRB和用于窗户粗糙打开的闪光灯,你晚上可以睡得很好。

    也就是说,你显然不想把j通道收集的水引向你粗糙的开口。

    ——马丁·霍拉迪

  11. 专家成员
    马尔科姆·泰勒||# 11

    马丁,
    这是一个非常明智的总结,我不愿意再补充,但我认为对于那些经历了许多与大量水有关的问题的气候,我们代码采取的略有不同的方法是有意义的。

    它确定了“第一层和第二层保护”。这个想法是壁板层应该详细地阻止所有的水侵入。第二层,在雨幕缝隙内,也应该是一个完全的屏障,任何水都可以到达那么远。这是一种带背带的方法,可能只有在下雨的时候才有意义,但它确实有效,我很惊讶它只增加了很少的时间和成本。

    对于在BC省沿海建造的海报,也可能值得注意的是,在这个讨论中所考虑的闪烁是被我们的代码明确禁止的。

  12. 安德鲁·贝特||# 12

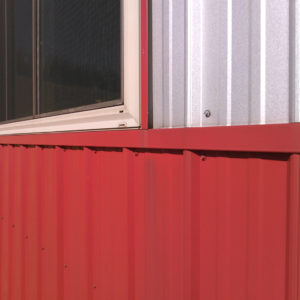

    这里有一个不做J通道头部闪烁的原因,它将水集中到你侧壁的特定点上。如果你仔细看我昨天发布的图片,你可以看到这造成的变色/氧化。

    这可能也是为什么我在窗台上有水渗透的问题,这是一个大量的水问题,马丁说过,“你显然不想把j通道收集的水引向你的粗糙开口。”你仍然需要一些其他踢出细节在那些角落。

    在窗户顶部设置一个标准的闪光细节可以更好地分散水。

    不管怎么说,直到今天劈柴的时候,我才发现这一点。附近照片。

  13. jeffesonm||# 13

    重新审视这个话题,希望能有新的发现。我遇到了类似的情况,如上所述,加上32+连续条窗户一起加热的复杂性,所以没有希望将水输送到角落。我希望运行j通道周围的窗口单元的所有四个方面的一致的美学外观,流泪孔似乎是一个很好的解决方案(减去长期风险建立。)。这是共识,这只是行不通,并试图匹配滴边?然后努力把嵌板的底部剪直?

    1. 专家成员
      迈克尔·玛蒂||# 14

      对于像你这样的设计,我喜欢有延伸到壁板之外的外部延伸柱,然后使用传统的盖边,并在盖边上方仔细切割金属壁板。水平壁板更容易做,但垂直壁板像你的设计特点,你可以在商店剪下边缘。现场可以做,但要做好并不容易。

    2. 专家成员
      马尔科姆·泰勒||# 15

      jeffesonm,

      不幸的是,不断切割面板是金属覆层或屋顶的一部分。暴露的边缘出现在墙的底部,在那里材料垂直相交,并且在窗户之上。使用金属切割刀片在圆形锯安装在射击板产生良好的效果。你可能需要用剪刀修整一下边缘。

      在窗户头部和墙壁底部不使用J装饰的另一个大优势是将波纹板安装到位。

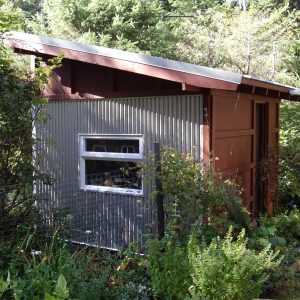

      这是我的照片与J装饰在窗台和门框,和一个头部闪烁。

  14. Harfo||# 16

    来自爱尔兰的问候。这是关于闪光的非常精彩的信息杰作。我从这里的木框架工作室建筑开始,它将有标准的波纹铁边和屋顶。让我非常练习的是为门窗开口的4面(尤其是头部)找到一个好的闪光细节。窗户将从侧面插入约6英寸。此外,我更喜欢在头部有一个闪光,它不会将水滴到下面的金属窗台上,而是通过它来避免恼人的滴水噪音。如果有人能给我提供合适的图纸/细节,我将非常感激。

    1. NeilMac||# 17

      你好哈利,

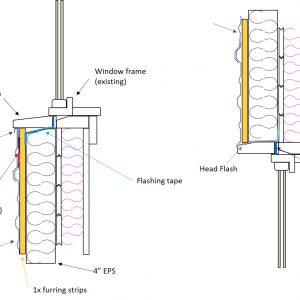

      这是我为我的房子想出的策略——使用面板的几何形状作为一种集成形式的闪光(尽管没有理由你不能使用弯曲器在任何时候用铝壁板或薄钢板得到相同的结果,我认为)。如果有人有更好的设计想法,我会洗耳恭听。

      尼尔。

  15. 专家成员
    马尔科姆·泰勒||# 18

    尼尔,

    在窗台上:为什么不在你的窗台下面使用一个更宽的J沟槽,把壁板塞进去,而不是用一个单独的闪光来覆盖它们?你可以用同样的细节在柱框上。

    在头部:头部闪光应延伸出超过装饰和覆盖的J通道在门框(这需要深到足以覆盖肋骨的壁板)。它应该有一个滴漏边,把水从窗口移走,末端大坝,以阻止水从侧面进入墙腔。

    1. NeilMac||# 19

      嗨,马尔科姆,

      窗台上的j通道很好——我还没想到呢!

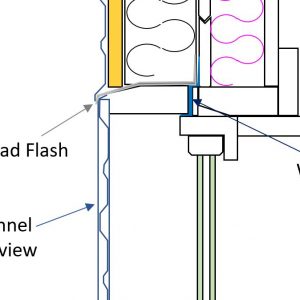

      首先,我打算按照你的建议来做,但我认为在图中没有很好地表示出来。除了头部闪光,我希望使用包层面板山脊从顶部作为一个双闪光,将在j通道之前重新加入正常的重叠在墙旁边的窗户。我已经修改了图表,希望它比上一个少一点像素。

  16. 专家成员
    马尔科姆·泰勒||# 20

    NeilMac,

    看起来不错。如果可以的话,我会把头部闪光的回光延长至少一英寸左右,以确保水不会在下面爆炸。

    记住我们在卑诗省沿海的规定要求头闪必须有尾坝。
