第三方管道设计

Psalvaggio|发布一般的问题

你好,

我正在寻找在我家中安装富士通导管的迷你分裂系统,并试图找出最佳方式。我对系统的安装方面非常满意,但我只是想获得设计部分。我在CoolCalc.com上通过房间手册J进行了一个房间,并相信我在设备上有一个很好的手柄,我需要得到。

我的家大约是2,400平方英尺的单层牧场风格房屋内置于1974年。气候区3B。根据我的邮政编码,设计温度为80F / 44F。

我知道富士通的细导管装置的静压为0到0.36,所以我必须保持短的运行。但要计算出管道、配件和寄存器的最佳尺寸有点难。网上有什么好的资源可以帮我设计这个吗?

谢谢,
彼得

GBA '

加入领先的建筑科学专家社区

成为GBA Prime会员,即时获取绿色建筑的最新发展、研究和现场报告。

答案

  1. 专家成员
    又名||#1

    让管道设计分类并不是那么难以实现DIY。您可以获得手动D副本,并浏览它。

    如果您有简单的运行(少于4 90°弯曲),您也可以滚动设计。只要您保持400fpm的速度响亮(CFM通过SQTT的管道/区域),并且远离弯曲,您就不会有足够的损失。对于我喜欢使用半刚性铝管道的复杂运行,这比硬管稍微限制,但易于通过狭窄的空间捕鱼。

    因为你有每个房间的负荷,你可以反向计算每个需要的CFM,大多数单位运行在400cfm/吨左右。例如,一个2000btu负载的房间需要70CFM,计算出一个5.7英寸的圆形管道,每分钟400英尺,所以使用6英寸。

    作为一个棒球场,卧室需要6”管道,浴室4”,开放概念生活空间2到4 6”管道。

    一般来说,你想避免在人们吹空气,如果你用它来加热,那么如果你有更大的窗户,围绕周围的流动是好的。

    需要注意的一件事是空气过滤器。你应该使用AC标准规则要求的两倍大小,如果你能适应的话,最好使用2”或4”滤镜。有标准的过滤器烤架,需要2英寸的过滤器。

  2. Psalvaggio||#2

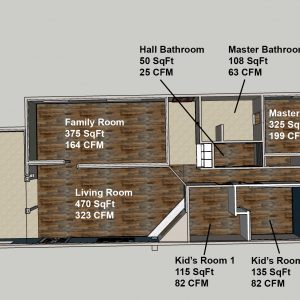

    这是我的手册J报告从CoolCalc。它有一点倾斜,因为我把卧室和生活区分开了,所以有更多的人在里面。我还附上了一份平面图,上面有面积和报告上说的房间需要多少CFM。我想坚持使用天花板上的磁带或管道单元。

    我已经包括3个选择,我认为会工作,只是想知道你们认为是最好的。

    第一种选择是在厨房中央安装一个富士通AUU12RLF 12K BTU天花板盒和一个富士通ARU18RLF 18K隐蔽管道单元,用于客厅和家庭房间,并与富士通AOU36RLXFZ1 36K BTU冷凝器配对。然后将卧室和浴室安装在富士通ARU18RLF 18K隐蔽管道单元上,并与富士通AOU18RLFC 18K冷凝器配对。

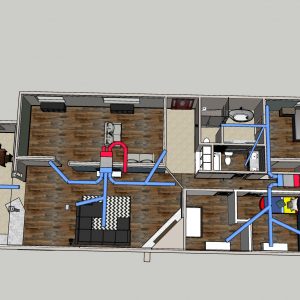

    第二种选择是3个管道单元,全部是富士通ARU18RLF 18K隐蔽管道。厨房和起居室/家庭娱乐室单元将与一个36K的冷凝器配对,而卧室单元将与它自己的18K冷凝器配对。

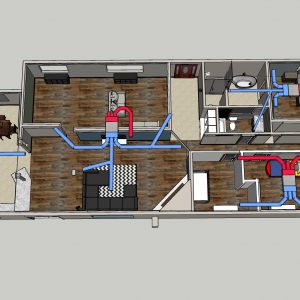

    第三个选择是制作4个管道单位。厨房和起居室和以前一样。孩子们的房间将使用一个隐藏的7K或9K管道单元,主卧室和浴室将使用另一个7K或9K管道单元。

    除了所有的管道,第3个选项对于能够保持管道缺点并且能够在每间卧室中都能获得回报。

    我认为的另一件事是,如果我可以逃脱使用2个天花板盒子,那么我思考的是厨房,客厅和家庭房间的管道室。我不知道在厨房中间的一个18k天花板卡带,客厅是否足以在家庭房中享受另外7千单身的那个地区吗?

    让我知道你们的想法,如果你认为其他东西可能更好,我也愿意看其他选择。

    谢谢,
    彼得

    文件格式
  3. 删除||#3

    删除

  4. 专家成员
    又名||#4

    几个指针。

    你通常要避免多重分割。它们的调制范围和效率都比一比一低得多。此外,室内头在多分裂不调整。如果它们的大小正确,它们可以工作,但一对一总是更好。

    在你的情况下,我会弄清楚如何把所有东西都放在两个导管单元上。您可以安装一个进入休息室处理起居空间和一个进入走廊天花板或走廊浴室的其余部分。

    对于管道单元,通常最好只有一个简单和密封良好的过滤器格栅返回。用一个好的过滤器,这将保持你的管道一尘不染很多年。从房间返回时,可以使用转移式格栅或门框。

    你的男人j显示了管道损失(电器的热量增益似乎很高)。将HVAC和您的管道放入条件空间内部可能会使HVAC尺寸减少1/2至3/4吨,并将对运营成本进行很大差异。

    几个舱壁很容易隐藏。例如,您可以在厨房橱柜上方的舱壁上进行大部分主干,并在卧室之间的走廊上放下的天花板上的其余部分。室内管道不需要绝缘,所以它不会像人们想象的那么笨重。

    还要检查具体单位的数据表。例如,18K的富士通提供了21k的冷却。

    附注:如果你的上限实际上是R19,提高一点很容易节省设备尺寸和运营成本。

  5. Psalvaggio||#5

    谢谢你花时间回答我的问题。

    你的回复让我想起了我原本想做的事情。走廊里已经有一个吊顶了。虽然这不是一个严格的条件空间,因为它是开放的阁楼,但它应该足够容易关闭阁楼的顶部,并在上面隔热。主卧室里有一个额外的壁橱,与走廊共用一面墙。最初,我想用这个空间来放置管道单元,让管道在天花板上运行,但我出去给我报价的两家公司似乎不喜欢这个想法,所以我放弃了。但我是这么想的。

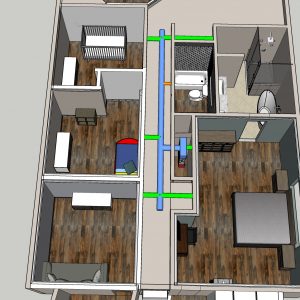

    让Fujitsu Aru18RLF 18K隐藏式管道垂直在壁橱中,在走廊的底部返回。有一个8“树干线,蓝色,6”分支到每个卧室和主浴缸(绿色)和4“分支去厅浴室(橙色)。

    我使用18K而不是12K的原因是我需要覆盖所有房间和浴室的CFM的数量大约是530。18K的最大气流为554 CFM,而12K只有383 CFM。我不确定这有多重要,但如果这不是一个大问题,我宁愿使用更便宜的12K单位,因为根据手册J,它将有足够的btu覆盖区域。

    就厨房、客厅和家庭娱乐室而言,天花板上的卡带在给大的开放区域降温方面有多好?因为如果我能在厨房和客厅之间有一个18K的磁带,然后在家庭娱乐室有一个7K的磁带,我不介意用它们各自的外部冷凝器来运行。

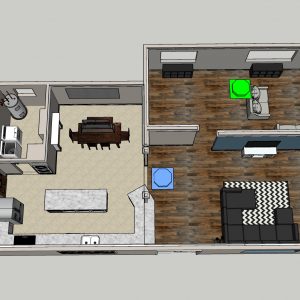

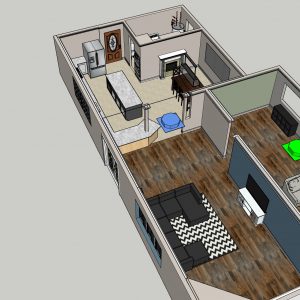

    在这个例子中,我附上的蓝色卡带是18K单元,绿色的是7K单元。

    从最远的厨房墙到最远的起居室墙大约有54英尺(约为5米)。

    1. 专家成员
      又名||#6

      如果你已经有一个掉落的天花板,那么它是一个更好的方法。

      看起来走廊的天花板上有足够的空间放这个单元本身。使管道更简单,因为它都是直接拍摄。你也可以选择低基数的单位(更便宜)。

      你可以在12英寸的空间里安装一个超薄的装置,但如果你使用石膏板的水垢通道,那就可以减少到10英寸左右,这并不比你需要运行8英寸管道多多少。我认为8x12或8x14的风管尺寸更好。确保在起飞时安装阻尼器,以便对气流进行微调。

      不要担心CFM。重要的是每个房间需要的BTU,所以如果这个设备为你的负载提供了足够的BTU,你就可以使用这个设备。使用实际装置的CFM/BTU比率来计算你的流量需求。

      我用一个壁挂式套装冷却43英寸的长空间。除了当午后的阳光下击中一些较大的西部的窗户外,它都很好。在那里,您开始注意到两端之间的温差。

      更大的问题是使用单个中央单元加热。如果旧施工具有最小的绝缘,周边区域将非常冷。您可能需要一些补充电热以供舒适。

      4通道单元也需要一个大的空间来安装,这可能意味着重新构造天花板。你可能更好的去与一个单向或双向单位,这些适合于标准托梁间距。我也认为四路单位相当丑陋。

      弄清楚如何在那里获得一个管道的单位,也可以更好地工作。您将获得更好的效率和空气分配加上两区多的成本。
