用于石材和壁板施工的霜墙基础细节
我计划在平地上建造一块平板(24″X8″底座,4 '深,4 ' 6″霜墙)。我在霜墙宽度上的所有子组件的位置上有问题,特别是在石头细节墙(仅前墙)。
石头细节被证明是一个宽度/支撑的问题。即使有10个″的墙,我很快就会用完空间:1/2干墙,2 × 6墙,7/16″OSB, 2″XPS,房子包装,1″规定的气隙和3.5″尺寸的石头。目前的细节(附件)看起来不错(除了聚和内部泡沫的位置需要2″,而不是2.5″)。我最大的问题是石头放在1″泡沫上。大部分的石头会在混凝土上(2+”),但我仍然不知道这是否可取。
我也在努力如何整合壁板细节与石墙的细节。我有几乎太多的宽度(8″),但我认为这是最小的墙24″基础。最后,我想在平板边缘的R-15等效。如果任何人有一个板的等级与霜墙基础细节集成R-15板边缘保温与以下墙体结构:
1/2干墙,2X6墙,与7/16″OSB, 2″XPS,房子包装,3/4″雨屏和Celect lap壁板。
我很想看一看,比较一下。
GBA细节图书馆
由气候和房屋部分组织的一千种建筑细节的集合
搜索和下载施工细节
回复
美态,

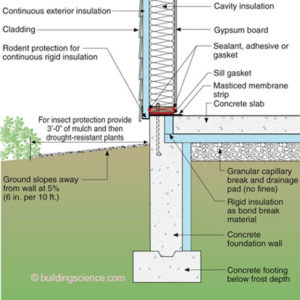

我正在附上建筑科学公司的标准板霜墙细节。
注意,你需要在平板周边的垂直刚性泡沫作为粘结断裂/热断裂。
我不明白你为什么不能把霜墙做得你想要的那么厚——不管你需要什么来支撑你的石头饰面。
谢谢马丁。
石头细节的问题是,理想情况下,我想要外部泡沫(在当前的横截面上,我有一英寸的石头由xps支持),所有东西都必须是冲洗的。我想知道是否有1英寸的石头(3.25”或3.5”的总深度深度)支持xps泡沫是一个问题。
同样的事情也适用于侧线部分,你的横截面可以很好地说明。看起来它是ok的,有部分窗台板上的泡沫。5.5“(2X6)门槛板多少钱太多?我需要说保持50%或以下的宽度吗?
美态,
我的直觉告诉我,你把3.25英寸深的石头贴面悬挑1英寸的计划是可行的。不要忘记,你需要z闪光在过渡的底部的石材单板和顶部的外部刚性泡沫。
说到支撑2x6英寸的墙,我们在20世纪70年代学到的经验法则是,2x6英寸的墙至少需要承受3.5英寸的混凝土;这是基于这样一种观点,即2x4的墙由3.5英寸的混凝土支撑就可以了,所以2x6的墙也可以,即使只有3.5英寸的底板可以支撑混凝土。
综上所述,如果你想要对你的墙壁组件有一个有根据的评估,你应该咨询工程师。
谢谢你的建议,马丁。我正在考虑改变石头细节,得到2“泡沫内部只有,就像侧墙。这是一片树林,我很怕木蚁。我将放弃R-5值,以保护一些防止蚂蚁(我将特别注意墙泡沫密封)。
"我愿意放弃R-5值来保护自己免受蚂蚁的侵害"
好主意。
另一个讨论点刚刚出现,关于板支撑。
是有一个真正的浮动板更好,还是有一个突出的四周,使板坐在霜墙(像马丁的图片)?
我不会有任何荷载在板本身,所有的支持墙是外部或有一个真正的基础/基础墙。
美态,
依靠下面的填充物来支撑整块板要比在周围支撑要好得多。这样,如果你遇到任何沉降,你不会以应力裂缝结束。
我不认为马丁张贴的细节是为了显示一个支撑的板。壁架的存在只是为了减少混凝土的宽度。如果你想确定这个壁架不会占据平板周围的任何重量,你可以把壁架往下移动到泡沫下面几英寸。这是我经常做的事。
谢谢马尔科姆,我选择了浮板…
我有点担心裂缝,因为我的建筑师已经指定了一个内部基础墙,在房子中间的板下,以限制跨度和容纳点荷载。我担心所有中间墙周围的板将想要安定,并将有一些不必要的弯曲(和开裂)那里。
混凝土裂缝,当出现裂缝时,钢筋会保持裂缝的小。控制关节的位置,使它们的问题少一些。
美态,
当你在你的霜墙内的电梯中添加砾石时,用平板压实机将每个电梯压实。如果你想避免板坯沉降,这种压实是必要的。
美态,
正如Jon和Martin观察到的那样,严格的压实和控制接缝限制了裂缝。
为什么不建议你的建筑师将中央承重墙的顶部宽度缩小,就像你在外部所做的那样?然后,楼板可以独立于所有承重单元自由移动。
马尔科姆,
现在听你的建议有点晚了,但是我会在板上使用控制关节。我想避免他们,因为我可能想去裸/蚀刻板一段时间(居住的宿舍都在2楼),但我猜现在我将等待它开裂,然后瓷砖一楼。
美态,
我在我的房子和我设计的其他六个房子上使用的细节是,在使用混凝土密封剂之前,定期切断控制接缝,然后灌浆。我通常指定一个模式来补充房间的布局。在我自己的房子里,它们是在一个三英尺的网格上,但这比控制裂缝所需的频率要高得多。
GBA博客上的一些房子,比如Stephen Sheehy的,使用了类似的过程,没有灌浆。在所有的情况下,你最终会得到一个非常漂亮的地板。
我想如果你要选择的话,控制接缝比随机裂缝要好。我希望房子的石板尽可能的干净和光滑,但我猜,希望它保持裂缝无控制接头是一个白日梦。
“现在我要等它裂开,然后在一楼铺瓷砖。”
我会毫不犹豫地立即动手;像Schluter Ditra这样坚固的隔离膜将保护瓷砖安装。
