头吊架vs.千斤顶螺柱:热桥?
高级框架文章似乎都建议使用头吊架而不是使用插孔钉。其理念是，减少木材，增加墙体的绝缘，从而提高热性能。
有人研究过千斤顶螺栓的热桥比头吊架更好还是更差吗?相比之下，千斤顶螺栓非常大，但头吊架是一种相对较重的钢，可以从薄板连接到干墙。
在热桥之外，石膏板后面的冷点是否会导致水分问题或墙内表面的冷凝?
GBA详细库
根据气候和房屋部分组织的一千个建筑细节的集合
搜寻及下载施工详情
社区和问答
回复
兰斯,
不要忘记，有些头部需要多个螺栓来支持。
兰斯,
好问题。我不知道有任何研究专门针对你提出的问题。然而，我从未听说过头部衣架会导致墙壁内部的潮湿问题。
所有这些都说:
(a)我仍然对高级框架的好处持怀疑态度。我认为高级取景是被夸大了。
(b)如果有疑问，一层连续的外部保温层可以解决你正在讨论的问题。
有关高级取景的更多信息，请参见高级框架的优点和缺点。
兰斯,马尔科姆·马丁
除了什么是“热最好的”和最经济的头球外，我还在心里纠结兰斯问的问题。它是单一的LVL(层压单板木材)或绝缘盒或商业产品?最后，我找到了一种“完全没有头”的方法!我建一个农场在地下室和我去一楼“header-less”前夜墙壁通过移动头函数到天花板服务腔和使用一个边缘板级的我11 7/8 I-joist“服务腔”。为了执行上面的“衣架功能”需要以下空缺我使用“块”,否则废级钉在边缘板的内表面,提供支持的上翼缘下I-Joists。有了这个“封头”位置，以及一个1 3/4”的侵入服务腔I，也比没有封头有更少的热桥接。
杰瑞，我想看看你描述的东西的图表，听起来很简洁!
就我个人而言，我一直在想是否有一种方法可以使用第一层窗户的边缘板作为一个账簿，从上面悬挂托梁。是的，边缘板可能需要一个LVL或类似的，但这将消除需要一个头在一起…在一堵普通的墙中，边缘板似乎有点多余，在它下面只有几英寸的头部。
对于二楼的窗户，类似的方法可以在上面使用LVL“头部”，但与墙的顶部齐平，并且可以使用吊架将桁架悬挂在窗户跨度上。这样可以使头部脱离墙体的主要绝缘部分。
当然，仍然需要一个足够的载荷路径来将载荷转移到基础上，但这将非常类似于在普通墙壁中已经发生的情况。想知道之前有没有人调查过这个问题吗?一定是这样。
兰斯,
移动头部到水平的边缘托梁是做相当常规。通常只是与尺寸木材，作为厚度的头并不会有太大的差异时，它是在地板系统的水平。一个单一的LVL头球可能必须在一些开口时加倍。
我们的规范要求任何尺寸的木托梁都要承载在它的底面上，或者由一个批准的衣架支撑。积木不会通过，我很确定我的托梁也必须承受他们的底部和弦。
让类似的东西在屋顶层工作似乎要棘手得多。我不太明白你提议的标题在哪里。“与墙顶齐平，衣架可用于悬挂桁架”的描述恐怕把我弄糊涂了。
谢谢你的建议，Malcolm!我可能会和我的工程师讨论这个二楼的方法，看看他有什么想法。
对于桁架，我想象他们被挂在一个边缘板与吊架完全像2楼托梁。对于一个提高脚跟桁架，桁架的外侧边缘将需要向内移动，以允许边缘板坐与外墙齐平(坐在墙顶板上)。桁架将像以前一样承受在它的底部表面，但由一个衣架支撑。窗洞上的桁架将与直接位于顶板上的其他桁架的天花板高度齐平。
这个桁架的场景更多的是自言自语。这将使桁架在该区域的安装复杂化(并且需要在这些区域使用独特的桁架)，但将为担心热影响的人提供从墙上取出头部的优势……也许是被动屋类型。
兰斯,
我现在明白了。如果桁架抬高了鞋跟，那为什么不呢?
我应该告诉你我的房子也用了同样的细节。我没有更新地板的细节，但这里有一个屋顶头部细节的快照。
兰斯,
屋顶桁架并不复杂，即使与集成头。当需要时，桁架可以承载在顶板的内半部分，头部位于外半部分。在设计桁架时，这些都被考虑进去了。
关于你的地板框架，为什么不更进一步，去掉边缘?在这里，11 7/8轮辋是1.80美元/英尺，LVL是4美元/英尺。通过凹钉和设置分类账(或面安装螺钉)，你可以消除边缘托梁和拾一些美元。它也减少了热桥。
搜索瑞典平台框架。
用户692等,
我看到了两个问题。
桁架通常需要3英寸的轴承，所以在没有头的情况下保持均匀的跨度可能不适用于2英寸x4英寸的墙壁。
提高足跟桁架足够高的一个LVL头通常需要连续护套到顶部弦的稳定(并防止风冲刷的屋顶绝缘)。如果桁架从墙的外立面插入，这就变得困难，因为没有头。
兰斯,
这是一个间接的观点，希望能有所帮助。
。
马尔科姆，我想你误会我了。如果你读了我的帖子，它说在需要的时候。其余的桁架将采用传统的3.5英寸承重。
兰斯，请考虑瑞典平台框架。单就成本而言，我的项目是值得的。另一个好处是有缺口的账本(2x6墙2x12账本)和我们用球拍绝缘到r15的护套之间有4英寸的空腔。我注意到你另一篇关于绝缘边缘的文章。
用户992等,
当需要时，桁架可以安装在顶板的内半部分，头板位于外半部分。
这就是引起我困惑的原因。这意味着桁架都是相同的长度和“承担”内壁时，没有头部存在。我同意:桁架有两个不同的跨度没什么大不了的。
编辑:另一个让我困惑的地方。你是杰瑞，还是另一个海报?
杰瑞,
这些托梁只是为了创造一个服务腔，不是吗，并将被固定在上面的桁架上?如果是这样的话，我怀疑它们在外围是如何固定的。这是一个相当昂贵的方式来创造一个管道的空间。
不用担心使用衣架和天花板不规则。托梁和桁架吊架太薄，影响不了它。
很高兴我们意见一致，马尔科姆。我叫布兰登。
杰瑞，工字托梁不是用来做承重桁架的。用于连接腹板和法兰的胶水非常牢固，但不适用于顶部承载桁架的高局部应力。很容易得到合适的托梁衣架，无论是面装或顶装，为什么不用呢?省了几分钱，却造成了安全问题，使保修期失效，这值得吗?
编辑补充:我喜欢在适当的时候使用平头。当使用连续外保温或双螺柱墙时，就不那么必要了。每一种不同的桁架规格都会增加出错的风险，并在施工现场造成混乱，但在必要时，它们很容易挂在适当大小的衣架上。
布兰登欢呼。
马尔科姆,
与块钉到内面的LVL边缘板/头部，我正在创建一个“顶弦轴承”的情况下，我必须承认，我从来没有见过“批准”为我托梁。顶部弦轴承在地板桁架上肯定是可用的，我会看看我是否能得到它的使用和限制的细节?如果我必须使用衣架，我就需要在衣架下面凹出盘子，或者接受不均匀的地板和天花板。毫无疑问，砌块将工作，并支持非常轻的负载的天花板和阁楼地板上的绝缘。但是他们的代码合法吗?
编辑:结合头部和边缘板的代码合法的方式是使边缘的内表面与两个顶板之间的墙壁内表面平齐，并使用“面安装”吊架为所有的天花板托梁。这意味着我的空气屏障的外表面将采取2 1/4“步骤内，因为它从是护套在墙的外表面@中墙和1 3/4“步骤外@第二顶板。第二顶板是“复合材料”边缘板的顶部1 1/2“，它的顶部表面是与托梁的顶部对齐。没有块!内部壁矿物棉将需要更厚的外LVL，它节省了一堆削减的OSB片，但成本衣架，不是一个显著的成本转移。
M·阿尔科尔姆和迈克尔，
我同意顶部安装托梁是“有风险的”，这包括“拧”通过他们的顶部和弦到桁架上面。根据我对上一篇文章的编辑，我有一种使用面挂载头的方法完全符合代码，我正在忙着编辑我的“Sketchup”模型。Malcolm，关于用吊梁框架的天花板服务腔和从屋顶桁架底部悬挂的成本。是的，我的托梁增加了成本，它是通过从上面用钉子安装天花板空气屏障，还是下面用升降机和螺丝安装来抵消的，至少部分是这样。然后，从下面或上面，再从上面，“使它气密”的成本涉及大量的劳动力节省。搁栅、LVL和衣架的材料成本< 1美元/平方英尺。以我之见，它非常值得拥有高性能和隐藏的暖通空调

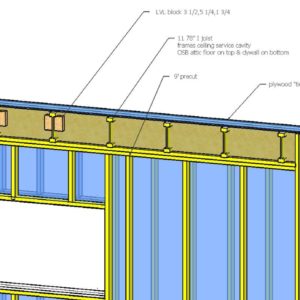

编辑:我正在添加一个附件，试图说明“计划”。
杰瑞,
如果你想在天花板上增加一个11 / 7/8的服务腔，然后提高鞋跟桁架，检查你的高度。在大多数情况下，房子看起来会非常沉重，除非你做一些弗兰克·劳埃德·赖特(Frank Lloyd Wright)的悬挑。你在做PWF，对的，为什么不把导管通过追踪到磁带或者你在做什么，为什么有这么大的空腔?
此外，把屋顶桁架放在平坦的甲板上也会引起头痛。理论上，它们应该在底部和弦上完全平直，但现实并非如此。通过将桁架限制在一个平面上，你最终会与一对夫妇在一端下降，另一端离地板一英寸，尽管你可能会把框架粘在屋顶上，这更有意义。
回到最初的问题，我用过头衣架，我在冬天看到过它们在石膏板之前结冰，你当然可以用热感摄像机找到它们，也就是说我从来没有用它们拆开过旧的组件，所以我不能评论长期的影响，除非我不得不把它们放在一个结构中，除非我也有同样的担忧。
我没注意到杰里在用TJIs做维修龋齿。在这种情况下，我就不太关心把它们从顶部连接起来了。事实上，为了节省一大笔钱，我看到过将TJIs剪成短长度，并拧过桁架底部的空气屏障，在TJIs下面加一层绑带，以创造一个下降的天花板。
11 .“横梁由于跨度大，通常被用作房屋的地板系统，它们通常占框架预算的相当大比例。在它们的结构属性基本上是多余的情况下使用它们似乎很奇怪。你基本上是从桁架上悬挂一个完整的地板系统来隐藏几个管道。
T卡尔森,
我已经修改了我的细节，将有“第二顶板”，这加入墙段。工字钢托梁吊架将垂直放置，以便工字钢托梁的顶部是“第二顶板”的顶部。部分的顶部将是胶合板“绑”板，将内部和外部2x4墙绑在一起。在上面的连接板的正下方是一个2x4顶板在外墙，但在eve侧内墙直接在连接板的内表面是头部/边缘板。内壁的外表面为空气屏障OSB。OSB和边缘板/头之间的空间填充泡沫，除了在OSB的2“长度的LVL作为一个块的接头下。当墙段被“竖起”时，他们将有顶板与墙的内表面平齐。天花板空气屏障覆盖了工字钢托梁的顶部和双螺柱墙的内部4英寸。如果需要的话，我可以在桁架末端下添加一个1x4的轴承，以“不耦合”桁架的底部和弦从阁楼地板
编辑:从立面上看肯定是“有些不同”，显然窗户顶部和窗户之间的距离更大了。9英尺高的天花板，1英尺厚的天花板和1英尺高的鞋跟桁架的综合效果。我的态度是，这是一种“地位的象征”，因为我不能“修复它”，所以我必须“突出它”!
杰瑞,
你可以修理它，门廊屋顶，遮阳篷，横梁到天花板，假山墙，甚至包层选择和其他任何东西。在过去的几年里你为了设计这个东西经历了那么多麻烦你必须让它看起来好看。
确保你知道不同类型的边框和他们的限制，基本的LP(我使用的)OSB 1 1/8“边框携带少于500磅每英尺与4英尺的最大间隙。LP确实有一个边框的小册子，上面列出了他们的价值，他们确实提供了一些更高的负载升级版本，但他们将是无库存的，当你可以把LVL从货架上拿下来，把1 py扔到地板上，或者在你的情况下，服务腔系统，并且没有交货时间。
