帮助我理解管道微分裂系统中的静压
粘土Whitenack|发布了绿色建筑技术在
大家好，
试图在这个帖子上发表评论(//m.etiketa4.com/comment/reply/55726)，但我想这个帖子太旧了，我的评论被标记为垃圾邮件。
我打算在我们家的二楼做一个管道迷你分裂。我进行了手动J计算，发现富士通9RLFCD可以满足热/冷负荷，假设我可以将btu分配到所有房间。
昨天在与一位富士通销售人员交谈时，他对我能否成功表示怀疑，因为根据他的说法，管道的运行距离不能超过15英尺左右。我的理解是，当谈到导管迷你分裂时，没有经验法则，所以我有点怀疑这个15英尺的经验法则。
我做了一些研究，确定了每个房间的热负荷，我认为CFM要求将这些热交换单元传递到每个房间。我在网上找到了把CFMs转换成管道尺寸的计算器，在工程工具箱里找到了静压计算器。（http://www.engineeringtoolbox.com/duct-friction-pressure-loss-d_444.html.)计算器返回静压结果，单位为“英寸水”和“英寸水每100英尺”。
我不知道的是静压是如何作用于一个管道迷你分裂的。我在9RLFCD的提交表上看到，静压额定值是0 ~ 0.36 w.c..我读到“wc”等于“水柱”。" w.c "和"英寸水"是一回事吗?
如果是这样，这是否意味着导管不能超过0.36 W.C.？如果我已经计算了CFM，那么可以找到尺寸和长度和管道和所有配件的静电压力，我需要确保它们全部加到小于0.36？我有右吗？
对于我来说，好消息是，离单位最远的两间卧室每间只需要50CFM(如果我没算错的话)，而且我有一个相当集中的平面图，所以希望有可能完成这项工作。
回复
粘土,
是的:
英寸水柱= i.w.c.=水列= W.C.=英寸的水
1英寸水柱= 0.03609磅每平方英寸= 5.197磅每平方英尺= 248.84帕斯卡
1 Pa = 0.0040英寸的水柱
粘土,
0.36 i.w.c for Ducted MiniSplit听起来比其他一些选择更好 - 查看此评论在另一个网络论坛上：
“EH035只能处理0.125”WC。我无法想象有人试图用那个单位提供整个房子！这几乎没有足够的静态来供应几间卧室，即使那么，管道系统也必须几乎不存在（我希望你的过滤器至少为2英尺2英尺）。我已经成功使用SEZ-KDXX在直线中提供多达四间卧室（它具有0.20“WC可用静态），但我不得不仔细审查每个拟合和扩散器，以刮掉每一个可能的百分之一英寸静止的。”
(一如既往)谢谢你，马丁。
我今天早些时候就在那一页！我今天也在另一个网站论坛上，并且名字“Dana1”的评论者知道迷你分裂规范的糟糕。:)最后一次评论该能源Vanguard页面......
富士通ARU系列管道空气处理系统适用于。36" ESP，额定容量损耗约15%。25"可满足您的全部额定容量。
21 SEER用于单头模型，带有条件空间的导管。“
所以，看起来我需要把我的目标设定在0.25 wc。我将开始运行一些场景，看看能得出什么。祈祷。
你说的那个富士通代表肯定不太了解他的产品和管道设计。我经常使用富士通导管单元设计+调试微型分体系统(过去3年超过50个系统)。我们通常在总外部静压范围为0.15到0.25英寸w.c的情况下实现我们的设计气流。好运！

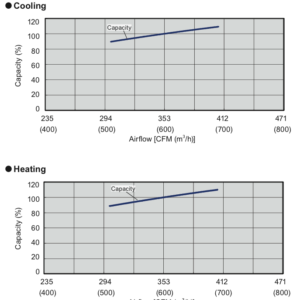

此外，如果您能够移动额定气流，您将不会看到能力的打击。Fujitsu在其设计手册中有图形，显示出上方和低于额定气流的气流的容量变化。请参阅附件示例。
谢谢你的回复，约翰。我猜，根据你的评论，你设计过超过15英尺的系统?哈哈。是的，我不认为这有意义，因为当你在垂直位置使用其中一个单位，然后在顶部向两个不同的方向分支，会发生什么?我猜他认为这样可以把跑位减半，降到7.5英尺?哈哈。
我知道现在有拇指规则，但你的典型管道尺寸是什么，以保持静态压力在检查中，你能够运行主干和分支机构吗？我猜这取决于CFM等，但是你的主树干在12“范围内，然后从那里加以下来？
不同的配件和它们相应的静压数是否有很好的资源?我想我对直管有一个大致的概念，但不确定如何计算t形、90形等。
我看到Dana和其他人建议你在处理导管迷你分裂时“增大导管”。具体来说，这意味着什么?是根据手册D来增大尺寸，还是根据典型的“经验法则”来增大尺寸?如果手动D计算的结果是一个特定的管道尺寸，增加一个尺寸?或者，这只是一个“经验法则”，试图对抗典型的“经验法则”，即只使用经验法则来确定导管大小?
“和你谈过话的富士通代表肯定不太了解他的产品或管道设计。”——约翰SEMMELHACK
是啊，我开始明白了。这个人刚刚为我进行了一些手动J计算，他的结果是我(和其他人)计算的两倍，加上他根据冷却能力对设备进行了尺寸计算，认为这是加热能力。换句话说，他认为整个房子需要51k BTU的热量他为总共64k BTU的冷却冷却和71K BTU的制热容量设计了5吨设备。
我无法表达我对找到这个网站的感激之情。
好吧，我是不是对足够的静压力太过强调了?我做了一些关于总有效长度的研究，看起来我的管道系统在115左右，我最长的补给和返回时间。我不确定七个格栅，阻尼器，空气过滤器，等等，会带走多少。36的数字。我知道我必须具体地计算这些项目，但大概是在0.1 - 0.2之间，让我的可用静压0.16?
我在想我是否能让管道系统穿过格子天花板，而低静压等于大管道的警告让我担心。如果我的ASP保持在0.16左右，我的供给管道将在6英寸左右，这将允许我隐藏它们。
嗨,粘土,
你应该强调;-)。这是重要的东西！如果你没有得到正确的管道尺寸，其余的几乎毫无意义。以下是可能填补您的一些差距的过程的快速概述，并希望成为其他读者的有用指南。
为了确定管道的大小，您需要确定摩擦率(FR)。为了得到摩擦率，你需要知道你的管道的TEL(配件的等效长度+线性距离)，你的风机的ASP(可用静压)，以及气流中其他部件(在这种情况下是格栅和过滤器)的静压降。
因此，在这种情况下，TEL的ASP值为0.36 ASP, ft值为115 ft。对于组件，可以使用0.1来表示格栅和平衡阻尼器(假设每个组件约为0.03)。对于过滤器，它将取决于您使用的类型。你需要咨询产品的具体信息。为了这个例子，让我们假设它将产生0.05"在你的单位最大气流。
首先从0.36(0.36-0.05-0.10 = 0.21)中减去组分的下降量，得到可用静压为0.21”。这是吹风机的功率，你将不得不让空气通过管道系统。
接下来你使用这个等式:ASP/TEL*100(0.21 / 115 *100 = 0.18)。
这是你的摩擦率- 0.18
现在，您可以使用管道与FR匹配所需的CFM以确定所需的管道尺寸。确保导管是根据您计划使用的管道材料为您提供尺寸。金属板VS弯曲管道等是不同的。
注意:这个FR是相当高的，这将产生相对较小的管道尺寸。一定要再次检查你的TEL计算，确保你已经考虑到所有的配件。而且，您还需要调整正确的过滤数据。
isaac，谢谢你的回复。是的，有助于填补空白。我可能会在我的电话上有点脱离。我做得很好尝试正确地找到配件的有效长度，但我很好地可能在某处出错。我承认我在我的脑袋里。
你现在正在反复检查我的手动J计算，所以也许当你完成了，你可以再次检查我的管道设计!
我知道这个帖子有点旧了，但是最近有一个关于它的参考，我想我还是看看有没有人还在看它。
克雷，你在哪里找到了用来装具的TEL ?听起来很方便。还有，我猜你的管道现在已经安装好了，可以运行了。怎么样?
你是否在每次运行中都有平衡阻尼器，或者没有？
关于如何计算摩擦率，我可以为上述信息做出贡献的一点是，每个房间的CFM要求可以通过取每个房间的BTU(从手册J)并计算它们彼此之间的百分比来确定。出于某种原因，我很长一段时间都没意识到这一点。这些是在提交表格中列出的空气处理风机可用CFM的百分比。你应该使用最高的风机速度，因为这将给你最大的管道尺寸，并增加20%的CFM数字，以确保你有一点额外的能力。
(我说的对吗?)
此外，在CoolCalc.com中可以免费提供手册J的在线版本。请务必手动执行输入（该软件实际上从Zillow等中提取数据）如果让它）。
