Lstiburek双柱墙:外墙坐在什么上?
你好,
我准备明年夏天在佛蒙特州中部建一座小的(32 x 22)单层房子,并讨论墙壁集会。我对做双螺柱建筑感兴趣,在做我的研究中,我遇到了许多关于Lstiburek首选的双螺柱墙的文章,里面有承重墙,内墙的外表面有护套,等等。我喜欢它!但是,我的问题是,是什么支撑着外墙??我曾见过它被画成2×4墙和2×3墙,但我还没有看到任何细节,关于它是在什么上面或挂在什么上面。我知道这不是承重墙,但肯定不是挂在顶板上的,对吧?也许这是一个需要逐个工作来解决的细节。我并不是真的想要增加地基的尺寸,或者增加砖架,或者任何类似的东西。或者把楼板托梁悬挑在主墙上方?
提前谢谢!
山姆在佛蒙特州
回复
山姆,
我相信我曾听/读过Joe Lstiburek将非承重墙的外墙描述为“悬挂”于屋顶。我看看能不能找到这东西的来源。

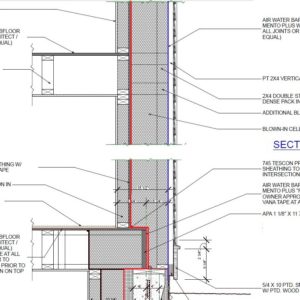

最终,我认为外墙的底板会与板边缘绝缘。如果你正在使用一个干墙系统,那么这里是一个方法来建立乔的理想墙(见附件)。这是获奖的罗彻斯特被动式节能屋:
https://rochesterpassivehouse.blogspot.com/p/our-passive-house-some-of-goals-we-had.html
基本上,他们把内部承重墙安置在离轮缘板更远的地方。他们还加大了泥浆门槛,让外墙承受住它。在我看来,这是一个伟大的设计。
你好,Rick,非常感谢你的回复!那真是一大群人!它看起来很好。我想我没有足够的预算来做这些,我们也不打算做被动的,但这给了我一些好的想法,尤其是超大的窗台。如果你真的发现了“悬挂”的来源,我会非常好奇,特别是如果有一个图纸/细节。谢谢!
里克,
我不能代表Joe Lstiburek,但很多墙体设计都包括一个挂在内承重墙上的外部框架组件。有关一种方法——拉森桁架方法的更多信息,请参见《拉森桁架》
拉森桁架和其他双螺柱墙的主要区别是,拉森桁架通常只有内部的螺柱是结构性的,直接在基础之上,并支撑房屋的其余部分,而大多数其他双螺柱墙设计是外部的螺柱。
当然,可以将两组螺柱都设计为结构化的,但如果只是其中一组,则分析起来更简单,获得代码也更容易。第二组钉还提供一些结构甚至当它放在搁栅上面没有直接的基础但没有必要做数学证明的负载是由多少off-foundation钉钉的主要设置是否满足负载的要求。
与拉链护套附在内部螺柱,这将作为结构支持墙和支撑墙的侧向剪力来自风和地震力。我不喜欢上面的细节,因为承重墙不是坐在边托梁。这使得剪切捆扎固定非常困难,这取决于地板桁架设计,实际上可能有承重墙只是在胶合板地板上。那不是很好。你必须确保你的负载路径和空气屏障层的管理。
如果内墙真的承担了所有的负荷,那么外墙实际上可以悬挂在天花板搁栅上。从椽子/托梁上的飓风夹穿过顶板和钉上可以很容易地承受外墙的重量。
谢谢大家,这很有帮助。彼得,你看过一幅画吗画的是把外墙挂在天花板搁栅或椽尾上的样子?
谢谢,
山姆
