接线Panasonic Intelli-Balance ERV
嗨,团队 - 任何帮助都非常感谢。获得了这些花哨的ERV之一,并希望从起居区域接线到设备(因此,当窗户或门打开时,我们可以完全关闭它),以及用于Boost功能的3向电路(因此,您可以从浴室和厨房中控制)。
1)是否可能进行三向布线?
2)我可以像其他任何固定装置一样对待ERV,并使用110V与14-3一起使用3条和14-2用于墙壁开关?
非常感谢。
干杯
GBA细节库
由气候和房屋部分组织的一千个建筑细节的集合
搜索和下载施工详细信息
答复
高个子在这里有一个简短的答案。接线图位于手册中,我认为示意图也在封面上。我还没有将助推器切换到我的。一个选项是仅当您使用任何其他“智能”技术时,仅在设备上插入智能开关或插件。这样,您也可以远程控制它
谢谢Corcon!我注意到增强和壁开关连接具有我认为是热和中性连接的。您知道方向是否重要吗?接线图似乎没有说。
得到了这些花哨的ERV之一,并希望从起居区域接线到设备(因此,当窗户或门打开时,我们可以完全关闭它)

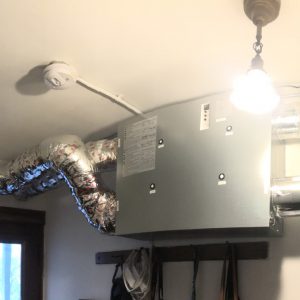

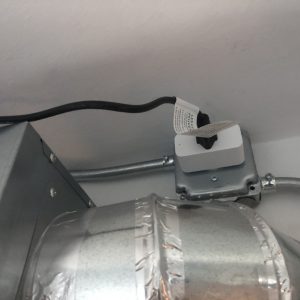

另一个矮个子的答案!我也有一个松下的Intellibalance ERV,然后使用智能开关打开和关闭(出于相同的原因 - 打开与封闭的窗口)。只需打开和关闭120 V的电源,说:“ Alexa,打开ERV。”工作正常 - 在与以前相同的控制设置处。
不过,没有任何有用的信息在提升方面。
多数民众赞成在很棒的Kohta-非常优雅和简单的解决方案!它可能迫使我们进入21世纪并获得其中一个智能家庭系统..... :)
感谢您的帮助!
由于Kohta使用的是智能开关,这只是打开和关闭插头的一种精美的无线方式,这意味着ERV本身可以随着电源循环以控制其操作。这意味着是的,您可以将其视为普通的固定装置,并在3道开关设置上接线。
请注意,在运行电线时,在大多数情况下,您需要在交换机之间进行14-3。将当前路径视为循环或圆圈,因此电源会伸向一根电线的远距离开关,然后在另外两条电线之一上返回,然后通过第二个开关,然后在一根电线上脱颖而出。交换机之间的电线被称为交易中的“旅行者”。您可以在近距离开关或远距离开关中携带电源,然后根据您的设置来供应负载。这将是可以使用14-2而不是14-3的负载插座的电源和接线。
只是不要使用调光开关,您应该没问题。
账单
比尔 - 这非常有帮助 - 非常感谢。今天要去看看我是否可以使它起作用!再次感谢。
mxdwds,
只是为了增加比尔所说的:当前的电气代码现在需要在开关框中进行中性,他们过去没有。根据您将ERV连接的方式,即使是单个开关,您也可能需要使用14/3。

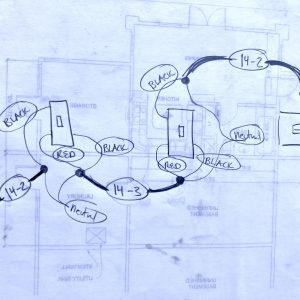

好的 - 很高兴知道。谢谢马尔科姆。这个鸡肉刮擦图看起来合规吗?
更新:下面的Akos答复使我意识到您可能一直在谈论墙壁开关,而不是增强布线。是这样吗?
关于加密IB100的讨论已经进行了一些讨论:
//m.etiketa4.com/question/wiring-boost-switches-for-panasonic-100-erv
//m.etiketa4.com/question/panasonic-intelli-balance-200
对于开/关,您想在设备上驱动备用/运行信号,而不是切换电源。寒冷的气候单元在外部连接上有阻尼器,并且该单元需要关闭这些阻尼器,以防止在不运行时通过单元进行不受控制的气流。如果拔下电源,就不会发生这种情况。如果将设备直接置于炉子中,这一点尤其重要。
我将从ERV跑14-2和14-3。14-3应该是线和中性加备用。您可以在中性和备用单备用单打之间放置一个划桨开关,以启用设备。这样,如果您想执行任何精美的控件,您还可以在任何设备盒中都有电源。
14-2用于增压+中性。这是从14-3到第二三路开关的第一个三路开关(2线是旅行者,1线是用于升压信号返回)。您可以通过另外14-3次运行添加尽可能多的Boost 3 Way开关。
mxdwds,
我不是合适的人,可以为如何最好地汇出ERV提供任何有用的建议。我只是想确保您知道每个开关框都需要中性工作。
删除
我阅读手册的方式(第6页)有两个终端用于墙壁开关,两个终端用于Boost。这意味着您可以使用普通的单极单插头照明开关来开关通风。
我认为您可以将SPST增压开关并行放在Boost开关端子上。除非您想从一个开关打开单元并从另一个开关打开单元,否则无需将其视为三种方式。为了方便起见,这些可能是浴风扇计时器开关。
奇怪的是,这些控件都是高压。我习惯于看到低压。
阿科斯 - 原谅我的愚蠢。只是为了确认 - 您是否建议从ERV到墙壁备用开关或Boost开关同时运行14-2和14-3线?或两者?额外的线路会“以防万一”或绑在路上吗?
谢谢!
我将14-2和14-3运行到您想要启用和增强的开关。从那里,您可以选择继续两者,或者只是将14-3运行到下一个Boost开关。可以按照诺曼的建议或三种方式并行接线,以便您可以从两个位置打开/关闭助推器。
如果您想在道路上添加智能,则额外的线就是力量。如果您仅使用常规开关,则不需要。
电线将是:
-线
-中性的
- 启用/增强供应神经
- 增强返回
- 启用回报
非常感谢Akos-对此延迟表示歉意!我最终终于被该错误击中了,并脱机了一段时间。

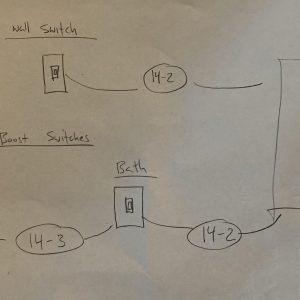

计划以下几行。希望这是犹太洁食。
再次 - 非常感谢。我非常感谢所有帮助。
干杯,
那应该起作用。
请注意,您现在可以获得“ 14/2/2”,这是一条带有4个导体和一个地面的14个通力电缆。它类似于14/3,但带有带有示踪剂的额外电线(彩色条纹)。这用于在需要时通过开关循环中性,但是您也可以将其用于其他事物,例如,将ERV的额外的电线带到同一电缆中的ERV的升压或备用功能中,以便到达远程开关。电缆中的额外电线提供了一些提高的灵活性。
账单
谢谢比尔!
我将继续从厨房提升开关到浴室和ERV的14-2动力进料。这也可以让您在浴室中安装智能控件。然后,电源可以为ERV电源线插头提供插座。
谢谢Akos!
