未通风的屋顶细节,带有金属屋顶和纯泡沫上的purlins
你好!在这里的第一篇文章,所以请忍受我,因为我找出在这里格式化文本和段落的最佳方法。
我试图弄清我未来的自我建设的一些细节。我已经告诉自己,如果我无法在3D中的CAD中完全详细介绍它,那么我不允许亲自组装它
我目前的重点是屋顶组件。我计划在第4C区有一个未通风,条件的阁楼。总屋顶跨度为16英尺,有15/12的螺距山墙(8''After跨度)。
我已经彻底阅读了马丁·霍拉迪(Martin Holladay)的几篇博客文章,涉及这个大会,我认为我的屋顶组装订单大多是正确的:
1.内部干墙,涂漆和空气密封
2. afters之间的R-35矿物羊毛棒
3.胶合板护套,胶带
4. [可选]剥皮膜
5. 3英寸刚性泡沫,胶带
6.感觉底漆
7.水平1×4 purins,24英寸OC拧入afters
8.金属肋骨或波纹屋顶
我的第一个附件是我相信如果我要使用第二层胶合板代替水平pur。这个细节对我来说更有意义,我可以看到将其组装在脑海中。似乎可以将屋顶下方的任何水分转移到房屋下,这似乎很棒。
然而,我喜欢Purlin的想法,因为它可以节省成本,重量和劳动,而不是制作第二层胶合板。w母鸡试图在CAD中详细介绍这个集会,尤其是Faffia和Drip Edgets,这只是错误的方式摩擦了我,我有些困惑。

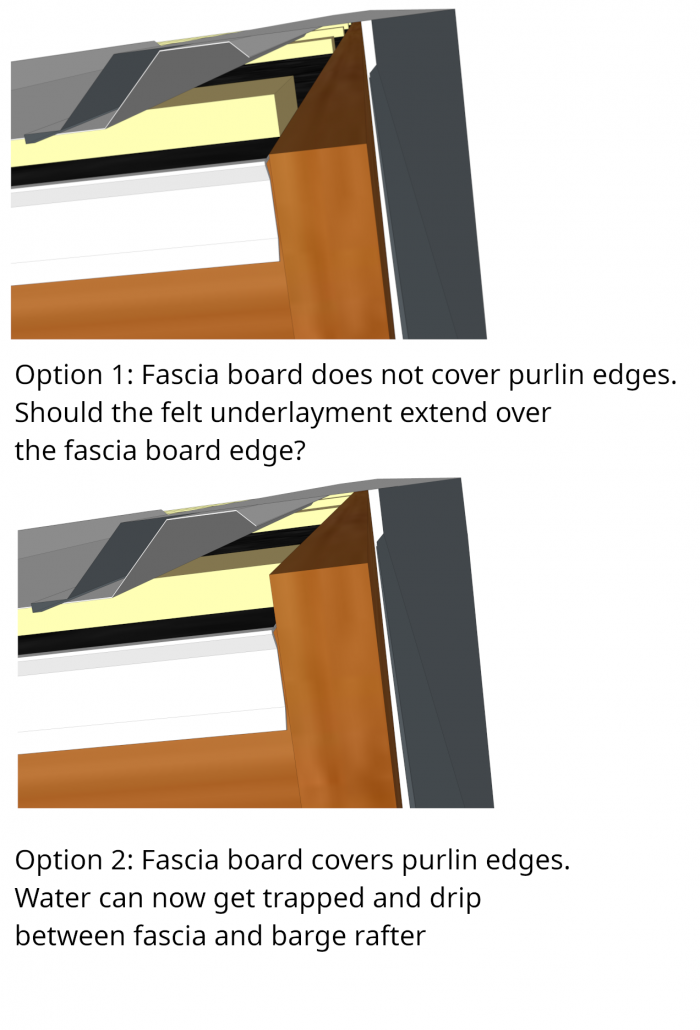

1)屋檐滴灌边缘去哪里?请参阅下面的图纸,以获取与此问题有关的评论。
- 如果我将滴水边缘放在pur的顶部,这立即违反了代码,但是看起来不错,因为筋膜可以覆盖并保护purlin的边缘。
- 如果我将滴水边缘放在毛毡下(依次在purlin下),这是符合代码的,但也有点奇怪
- 如果我在最后一个purlin上拉起毛毡并重叠了怎么办?这似乎可能是错误的,因为它可以允许水游泳,但想把它扔出去。
2)耙子/山墙筋膜会遇到purlins吗?
- 用胶合板而不是purlins,我认为耙子筋膜覆盖了胶合板的边缘以保护它。
- 如果我们使用purlins进行相同的细节,这是否不会为水之间的水收集水槽吗?
- 请参阅下面的图纸,以获取我正在考虑的两个选项
- 如果毛毡的底层实际上延伸到筋膜上选项1因此,任何水分都不会耗尽筋膜和驳船r子之间的裂缝吗?
- 我看的越多选项2,似乎越错。金属耙修剪应该在保护purlins的边缘方面做得很好,不是吗?
3)屋檐边缘是否应该一直延伸到耙筋膜的边缘,而不是停在屋檐筋膜板的尽头?
- 我认为这个问题主要是我无知的产物。我可能已经错误地详细介绍了筋膜,而屋檐筋膜实际上应该出来并覆盖耙筋膜的尽头,并且应沿着整个屋檐筋膜的整个长度安装滴水边缘。

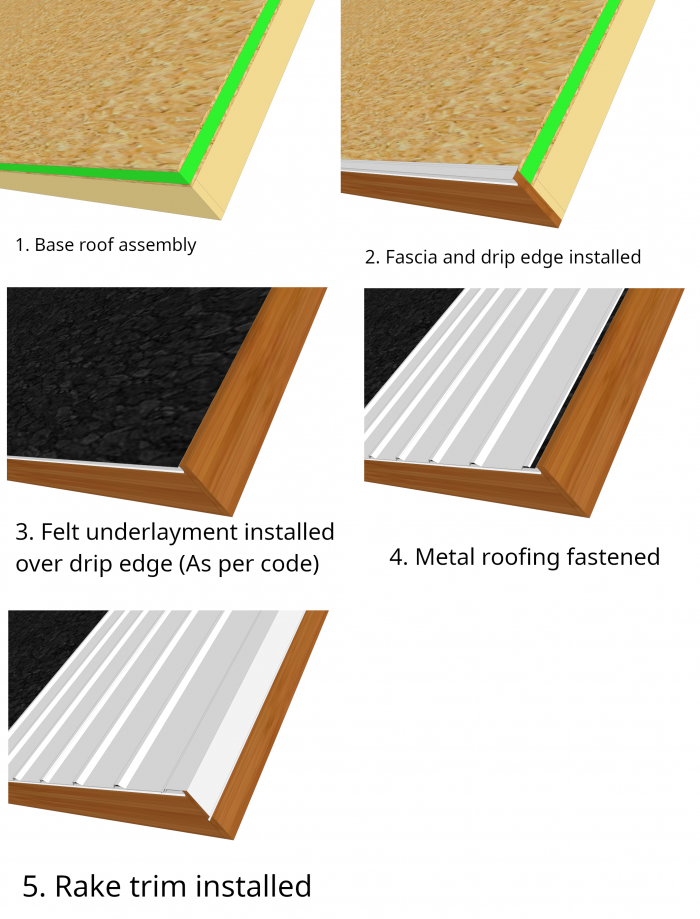

- 请参阅下面的最后一个附件。现在的底层延伸到耙筋膜上,脸部向下延伸几英寸。这个细节感觉更正确和健壮。滴灌边缘一直延伸到末端。
purlins的所有缝隙也使我对虫/小动物的进入感到紧张。我知道您在底座上使用泡沫闭合条,并带有金属屋顶的山脊,但似乎并没有照顾一切。purlin和Rake Trim之间仍然存在差距。
我可能会过度思考其中的一些,我倾向于这样做。感谢我的详细图纸中的任何建议和任何更正。
GBA细节库
由气候和房屋部分组织的一千个建筑细节的集合
答复
删除
我会刺伤其中的几个:
- 为什么不在purlins上运行屋顶底层?这解决了您对滴答边缘的困境,并使底层和purins更加轻松,更安全。
- 筋膜可以升到purin的顶部,也可以在它们下方。它们之间积聚的偶然水分量应很容易消失。为了保持边缘的保护,请勿使用显示的耙子饰板的轮廓。差距只是引起问题。使用像这样的滴水边缘对抗筋膜的一个:

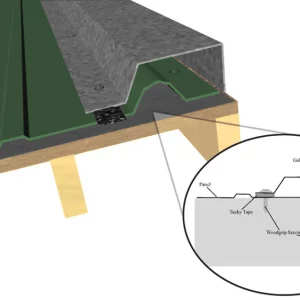

与带状的屋顶不同,合适的金属屋顶是液体紧密的。这意味着从夜间冷却起,唯一应该在面板下制成的水就是凝结。除非您推动坡度限制,否则我不会太担心它,而15/12绝对不是这种情况。
我最近做了一个金属屋顶,上面有水平1x4。衬里在绑带下进行(我建议和合成的人感觉太容易撕裂了),在绑带上滴落边缘。将金属屋顶面板锤在滴水边缘上。
FACIA板停在刚性的位置,但有金属面部被塞在滴水边缘下。这种金属脸部被底层覆盖,任何确实使它倒下的水都会排入沟槽中。屋檐槽也被塞在屋顶滴落的边缘下。
对于耙侧,我将垂直绑带沿整个边缘放置,以具有坚固的表面。耙式饰边接近Malcom建议的内容,除了我在侧面使用了防滑钉将其插入trim,因此没有裸露的螺钉。
完成后,屋顶的所有侧面和刚性隔热材料都被金属完全覆盖,因此没有机会将其加入。
我还将检查您的本地代码,因为大多数地方都允许基于U因子的合规性。具有外部绝缘材料的屋顶效率要高得多,因此在使用昂贵的刚性绝缘材料时,它不一定具有R49的财务或环境意义。您可以通过基于U因子(R30或R38组件(Polyiso Plus Plus R24或R21 Batts))来简化生活。
PCCLARK4-我使用的材料与您相同。PLWD,P&S WRB,2-2x4(3英寸)在整个屋顶的边缘上,即使泡沫被用作筋膜钉子的钉子,所有边缘闪烁,2-1.5”泡沫,带交错的接缝,感觉到,感觉到,感觉到,感觉到,感觉到,感觉到,感觉到,感觉到,感觉到,感觉到,感觉到,感觉到,感觉到,感觉1x4 purlins @24“ O.C.
使用1x4 purlins进行通风通道。在臀部的屋顶上,我喜欢钉子顶部的边缘purlin,可以有3“ -4”的空间进行通风,如果您有山墙和棚屋屋顶,那么只有侧面通风就足够了。在边缘使用昆虫网。
