建筑科学

R-10隔热玻璃

这次是真的吗?

这是斯派西亚真空隔热玻璃装置的特写照片在美国,将两块玻璃分开的“柱子”在深色表面上显示为白点,在浅色表面上显示为黑点。这些柱子只在特定的观察角度出现。大约50%的人直到有人指出柱子时才看到它们。
查看画廊 4个图片
真空隔热玻璃依靠的是真空空间,而不是玻璃层之间的气体来获得热性能。“吸气”材料是一种反应性的沉积物或涂层,用于吸收或与上釉装置真空空间内的任何剩余气体发生化学反应。图片来源:VIG科技。 这张图显示了两种IGU配置,导致VIG的R-10+热性能,在这种情况下来自Guardian Glass。请注意这些单元是多么的薄(玻璃和非常薄的钢化玻璃之间的间隙只有0.3毫米)。图片来源:Guardian Glass。 一面墙的VIG技术单位安装在Viracon的办公室在他们的总部。据报道,它的热性能非常出色。注意高视觉传达。图片来源:Viracon Industries。 在2017年12月前后,东密歇根大学(EMU)已经安装了各种各样的Guardian Glass VIG单元,作为现有建筑改造项目的一部分。这些装置的热性能研究正在进行中。教师和学生报告说,VIG单元具有更好的热舒适和声学效果。图片来源:Robert Densic, EMU。

大约20年来,皮尔金顿(Pilkington)等公司(Spacia)一直在生产r- 5型(玻璃中心)真空隔热玻璃(VIG)。非常薄的轮廓、相对较轻的重量和高水平的性能对玻璃单元的吸引力很强,特别是在翻新应用中。

但是,我们似乎已经得到承诺,10多年来,商业上可用的VIG的热性能是现在的两倍。(参见图库中的图片#1和#2,以及这个Alex Wilson 2009年的博客文章)。这种水平的性能所面临的技术挑战是巨大的,成本也是如此。

我的好朋友兼同事Charlie Curcija是劳伦斯伯克利国家实验室玻璃项目的高级研究员,我总是去找他了解高性能玻璃的最新和最好的消息。他说我们很有可能在那里:

“R-10+ VIG需要在三个方面取得突破:

  • 一是生产均匀的平面钢化玻璃(这对柱子保持在应有的位置很重要);
  • 二,拥有适度的low-e (Guardian是最早的公司之一,如果不是第一个开发适度low-e的公司);而且
  • 三、研制低温封边工艺,使玻璃不脱火。

据最近从亚洲回来的Curcija说,大约有7家左右的中国公司正在生产R-10+系列(玻璃中心)的VIG,只有一家在美国生产(密歇根州的公司)卫报玻璃).《卫报》刚刚在AIA会议上为他们的两款商业VIG产品举办了一场大型新闻发布会。还有佛罗里达州的中收取技术该公司使用的是中国的LandGlass VIG。

那么,我们都准备好了,只需要谈谈价格问题,对吗?

这些产品真的有吗?

没那么快;Guardian和VIG科技公司仍然非常对他们声称正在合作的美国主要窗户制造商守口如瓶。显然,到目前为止,你还不能从这些VIG生产商或任何窗户制造商那里订购产品。

在美国有真正的VIG装置:VIG技术在明尼苏达州的Viracon总部安装了装置(Viracon是美国最大的玻璃制造商),Guardian在东密歇根大学安装了他们的一些装置作为翻新设备(见图片#3和#4在画廊)。根据所有的报告,这些单位表现得非常好。Curcija在一个寒冷的冬天观察了Viracon单元,他说这些单元看起来很棒,周围的热舒适令人印象深刻。东密歇根大学(Eastern Michigan University)规划和设计经理罗伯特·丹西奇(Robert Densic)正在设计一些最初的Guardian Glass装置,作为VIG产品在校园内更广泛应用的概念验证项目。

那么,什么事耽搁了呢?

工业产能不足

一位值得信赖的窗户行业人士告诉我:当这个行业像现在这样繁荣的时候,真的很难集中精力和调配资源来开发新的高性能玻璃。Viracon的研发副总裁Charlie Boyer对此表示支持。他说:“我们对这项技术非常感兴趣,但我们现在没有能力,也没有准备好进行大量投资,为VIG建立一个全新的设备。”

此外,当我向Guardian Glass提出一些关于商业化的尖锐问题时,他们的书面回答是:“Guardian真空IG团队专注于多个行业,以商业制冷为主导。我们与制冷门行业的领导者Anthony International合作。”嗯?冰箱的门?

另一位可靠的行业人士告诉我:在窗户/玻璃行业,没有人看到任何第三方认证的实验室测试使用行业标准,ASTM E2190,中空玻璃部件性能和评定标准规范该测试包括极端温度和加速老化/风化测试。有关本标准的更多信息,包括特定测试的描述,请参见绝缘级机组的认证和试验

一个新的标准

如果你失去了这些igu上的真空密封,热性能不会下降,它会崩溃。

有一个专门针对压力测试VIG的新标准正在制定:ISO/DIS 1996 -1,建筑玻璃。真空中空玻璃。第1部分:产品基本规范和隔热和隔音性能的评定方法

国家可再生能源实验室(NREL)的Rob Tenent正与劳伦斯伯克利国家实验室(LBNL)合作,为一个研究VIG具体压力测试需求的项目做准备。坦率地说,似乎没有人知道或愿意声明,这些新的VIGs是否需要针对其性能或特性进行压力测试。但这正是NREL/LBNL项目的目的所在。

冰箱门市场

所有这些问题可以是嘉德玻璃专注于冰箱门市场的原因之一:虽然制冷机内部与外部的温差很大,但它代表了一个相当大的稳定的弗吉尼亚州。

我是称VIG印章或长期表现可疑;我是说,似乎没有人知道或愿意公开谈论这个问题,这真的很重要。

这些igu的价格是多少?

成本如何?不出意料,目前从VIG科技公司或Guardian Glass获得这类信息是不可能的。但Curcija在亚洲学到的是:中国VIG生产商提供的制造成本高达1500元/平方米。1美元= 6.7元人民币,约10平方英尺/平方米,相当于22美元每平方英尺。在美国,通常是将制造成本乘以3来得到消费者价格(安装在窗户上的玻璃),这意味着66美元/瑞士法郎。适用于购买VIG窗口的消费者。注意,这个价格可以包括任何关税。作为比较,美国标准的双釉IGU约为10美元/瑞士法郎。“被动之家”(Passive House)的三层玻璃窗户价格在每瑞士法郎30美元至70美元之间。

来自Guardian Glass(美国制造)和VIG Technologies(中国制造)的新型VIG正准备认真进军美国高性能玻璃市场。它们并不便宜,但如果它们的长期热性能能够得到验证,它们可能是物有所值的。

除了担任GBA的技术总监,Peter Yost还是技术服务的副总裁BuildingGreen在佛蒙特州伯瑞特波罗。二十多年来,他一直从事高性能住宅的建设、研究、教学、写作和咨询工作。作为一名经验丰富的培训师和顾问,他被公认为NAHB年度教育工作者。你有建筑科学谜题吗?在这里联系皮特.你也可以注册BuildingGreen的电子邮件通讯获得免费的绝缘报告,以及彼得的定期帖子。

9日评论

  1. 特雷弗朗伯||# 1

    需要指出的是,市面上已经有三层釉的单元具有类似的CoG u值(<0.9)。这可能是他们应该比较的基准。这些产品唯一的真正优势是它们更薄。但如果密封失效,它就会变成一块玻璃,这是我从文章中推断出来的。似乎在这些成为一个有吸引力的选择之前还有一段路要走。

  2. Peter L||#2

    就像刚才提到的那个人。在美国已经有NFRC认证的窗户,中心玻璃推R-16和整个窗户和框架认证R-10。像Alpen这样的公司和一些欧洲公司已经为住宅准备好了这些窗户。Alpen是双层玻璃,中间有一个热镜,所以窗户不会比标准的双层玻璃更宽或更重,但它有三层玻璃玻璃的效率。如果你想要三块真正的玻璃,那么欧式窗户就可以了,虽然更重更宽,但性能还是有的。

    不确定真空隔热玻璃的费用和复杂性现在是否有需求。让人们为更好的窗户多花点钱已经够难的了。人们仍然不愿意在建筑围护结构上花更多的钱来获得更好的效率。人们会把更多的钱花在升级厨房、瓷砖、花岗岩等上,而不是花在更好的窗户上。那是定制的房子,还有特殊的房子,忘了它吧。构建器总是安装“构建器级别”窗口,并使用最小代码。

    这项技术听起来很有趣,但复杂性、物流、长期耐用性和成本真的是一座巨大的山峰。在我确信这项技术是可靠的之前,我希望这些窗户能在现实世界中使用10年以上。

  3. 迈克•克拉克||# 3

    嗨,彼得,

    完全离题了,但这里有一个快速的提示给你的键盘战士。要输入m²、m³或°F,请执行以下操作....

    对于²,按住Alt键,然后在数字键上输入0178
    对于³,按住Alt键,然后在数字键盘上输入0179
    对于°,按住Alt键,然后在数字垫上输入0176

    还有很多其他的方法,但你会发现这3个特别有用

  4. 诺曼。邦恩||# 4

    透明铝是这一切的关键。你需要斯科特的时候他在哪里?

  5. 莱恩·莫斯科维茨||# 5

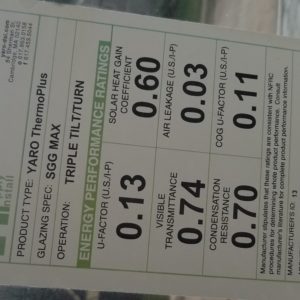

    我们的三窗格Shuco PVC窗户是被动Haus认证的,其COG u系数为0.11 (R=9)。

    我们五年前从德国进口的。

    那么,为什么R=10的VIG如此特殊呢?

    1. 专家成员
      Dana多赛特||# 6

      那么为什么R=10的VIG如此特别呢?

      1:潜在的更优惠的价格/性能。在目前非常低的产量下,这种性能的玻璃达到每平方英尺22美元,已经使其与同等性能的三层玻璃竞争,如果/当产量上升,几乎肯定会有一个财务学习曲线。它比三层窗玻璃更简单,价格可能会接近双层窗玻璃(毕竟它只是一种低e双层窗玻璃)。

      2:良好的厚度(和重量)/性能。它比标准的双层玻璃薄。

      我怀疑舒科是在那个性能类的任何东西适合冰箱门。

  6. 亚历克Shalinsky||# 7

    多年来,我们也一直在进口低u值窗口。我们目前提供Uw=0.68(认证)的PH窗口,以及Uw=0.74的普通窗口(非PH)。我们使用的标准玻璃单元是Ug=0.5 (RSI=2),我们可以提高到0.4,在四玻璃0.3 (RSI=3.33)或R-18。两倍和三倍的价差几乎为零(约2%),所以我们甚至不提供两倍的产品。我们的窗户是$CAD82($ 63)/平方英尺完全完成准备安装。全木窗,铝制外立面,FSC认证。Alec Shalinsky, Vetta Windows,(电子邮件保护)

  7. 托马斯Nedelsky||# 8

    另一个值得关注的产品是LBNL正在开发的“超级窗口”。三层釉面w/超薄中心层玻璃与氪气填充和low-e涂层。这是获得R10的另一种方式与更小更轻的玻璃包装,并避免可能的寿命和质量问题与悬浮膜。我想知道它的每平方英尺玻璃成本与VIG相比如何?

  8. GBA编辑器
    马丁Holladay||# 9

    托马斯•Nedelsky
    LBNL的公关部门使用“超级窗口”这个词已经超过十年了。要查看2011年关于LBNL“超级窗口”的GBA文章,请参阅这篇文章:“‘救援的超级窗口’?”

    有关该主题的最新文章,请参阅2018年的这篇文章:“研究人员开发了新的‘超级窗口’。”
