板-车辆侧倾闸门处的热断裂

大的白尾海雕|张贴能源效率和耐久性

正如我在之前的帖子中提到的,我们正在仓库建筑的地面上安装一个新的浮动板。

这一等级已经被夷为平地,下水道被填入沟渠并回填
然后是4-6″的压实砾石层,我们计划在此基础上使用15mil的胶粘蒸汽屏障和2″的60psi胶粘XPS。

对于热断裂,我们使用2″25psi XPS,延伸到板下10″

整个大楼都安装了辐射装置,我们就进去了

我的主要问题是:

在车库/卷帘门,以及较低程度的男式门,我们应该如何提供热断裂和保持结构完整性,以任何重型(汽车/轻叉)负载。

在我看来,有几个解决方案:

1.不要在车库/男式门上使用隔热板,也不要在平板和室外“车道”之间使用钢筋。

2.用钢筋将钢板与车道坡道连接起来,然后用某种控制接头通道将顶部填满环氧树脂

我对这些应用的结构方面的一个担忧是,如果我不把钢筋系在外面的混凝土车道上,在我们的例子中,这是一个坡道,在负载下可能会有一些位移,即使是60psi XPS。

任何帮助都是伟大的,我们正在工作的一些细节,当我们完成他们时,我会发布

回复

  1. GBA编辑器
    马丁Holladay||#1

    大,
    《GBA》的读者约翰·克林格尔(John Klingel)花了很多时间思考车库门口的绝缘细节。你可以先看看他的两个问答环节:

    车库门上的板子。如何使?

    在车库门上保持热量;第2部分

  2. 专家成员
    马尔科姆·泰勒||#2

    大,
    我不认为从结构上把外部车道或斜坡连接到内部板是一个好主意。它们受到非常不同的力,最好是左解耦。我做过一些大型的商业和多户住宅项目,但从未见过这两者连接的工程细节。

  3. 杰森·海德,彼得伯勒6A||#3

    大,

    我同意马尔科姆的观点。我以建造桥梁为生;进场板/桥面界面与你描述的板/车道界面几乎相同。我们从不把它们配对,它们应该独立移动。如果基材处理得当,就没有理由使两者发生差异沉降。

    干杯

  4. 大的白尾海雕||#4

    你好,
    马丁,谢谢你的链接,等我写完这篇文章,我马上就去看。

    Malcolm和jason,是的,这也是我想的,在我们的特殊情况下,车库外面的坡道不会被改变,我想我只是担心交通和时间可能会造成差异,但这可能完全是一个错位的担心。

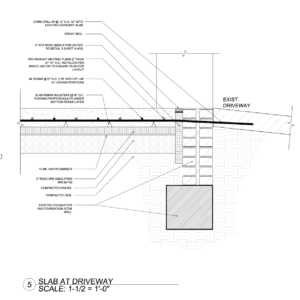

    我们为车道/平板界面设计了一个细节,它有钢筋连接两者,但我很感激你所说的没有必要。除此之外,您对我们的通道上面的绝缘或环氧策略有什么意见吗?

  5. GBA编辑器
    马丁Holladay||#5

    大,
    你所在的位置或气候区是什么?

    如果你的平板将包括用于循环加热的PEX管,你真的需要超过2英寸的硬质泡沫在加热板下。否则,你的取暖费用将是不必要的高建筑的生命周期。在这个加热板下安装3或4英寸的硬泡沫是值得的。

  6. 大的白尾海雕||#6

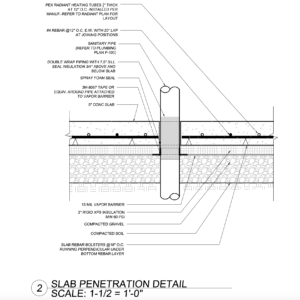

    哎呀,这是错误的细节!对不起,这是车道。你真的认为3-4"在板下吗?我们认为我们在2英寸的地方玩得很安全,我们在4A区

  7. 大的白尾海雕||# 7

    为了添加信息建筑最初是建在码头的高度,和坡道添加后,实现码头的高度,填补了在必要时(这是在40年代),因此建筑坐2上面的“一侧高于年级20”另一方面,由于人行道的斜率。不确定这是否真的会影响绝缘,但我想你可能会感兴趣

  8. GBA编辑器
    马丁Holladay||#8

    大,

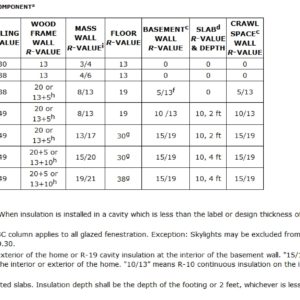

    2012年IRC的表R402.1.1要求在你的区域(区域4)的板的周长垂直绝缘的最小r值为R-15(见表下的脚注d)。这种隔热层必须延伸到板下至少2英尺。

    这是最低要求,你的细节不符合。(你的细节显示R-10在板的边缘。)但在我看来,从能源效率的角度来看,你需要做得比最低代码要求更好。我认为你需要至少三英寸的水平泡沫在整个板下。

  9. 大的白尾海雕||#9

    哇,是的,我看到了。好吧,我们会尽量挤进至少3英寸的板子下面和隔热层

  10. 大的白尾海雕||#10

    我们可能会移走一些6英寸的碎石。至于2'下的热断裂,我们有大约1'挖掘现在,我想我已经知道这个问题的答案,在我问它之前,但…在你看来,1'是足够的,还是我们应该进一步挖掘沟渠,并确保将我们的热断裂一直降到板下2'。

  11. GBA编辑器
    马丁Holladay||#11

    大,
    我认为您应该使用不完全满足最低代码要求的绝缘吗?不。

    是时候加深壕沟了。

  12. 大的白尾海雕||#12

    我怎么知道你会这么说。谢谢你的建议,马丁,我们把最新的计划拿出来后,我会把它贴出来的。出于兴趣,我们计划使用舌槽xps,你有这方面的经验吗?你认为值得吗?

    谢谢提前

  13. Stephen Sheehy||#13

    大:研究再生泡沫。你可以帮助地球,节省一大笔钱。

  14. 乔纳森·劳伦斯CZ 4A新泽西||#14

    马丁,

    这里有轻微的偏移,但是你上面提到的图表显示了cz4中最大SHGC为。4。我计划在我的PH值为。5,外部着色。我是否会在。5中破坏代码,或者是否有一些底纹提供的缓解?

  15. GBA编辑器
    马丁Holladay||#15

    乔纳森,
    遵守建筑规范的方法不止一种。表R402.1.1适用于那些通过规定路径遵循的人。如果您想证明代码的遵从性,但又觉得需要包含违反规定代码的组件,那么您仍然可以通过性能路径满足代码需求。

    在2009 IECC中,性能路径的详细说明请参见第405节.我假设性能路径也存在于2012年的代码中,但我手边没有这一节的参考资料。

  16. 大的白尾海雕||# 16

    马丁,

    我看着这个图表,我还是有点困惑,它似乎说在4a气候区“地板”需要r-19,但那不是指一个托梁木地板,而不是隔热辐射板吗?

  17. GBA编辑器
    马丁Holladay||# 17

    大,
    Q。“它似乎在说,在4a区气候下的‘地板’需要R-19,但这不是指搁梁木地板,而不是隔热辐射板吗?”

    答:是的。楼板的相关栏标题为“楼板r值和深度”。脚注d适用于本栏。

  18. 乔纳森·劳伦斯CZ 4A新泽西||#18

    马丁,
    谢谢你的解释。
