能量书呆子的沉思

测量空气流量的简单方法

自制流动罩,信用卡测试,垃圾袋试验和校准洗衣篮

这自制的流罩需要两个纸箱,一些胶带和74美元的风速计。
图像信用:图像#1:空调,加热和制冷新闻

更新在2016年4月15日。

为了委托通风系统或强制空气加热系统,或者解决这些系统的问题,能够通过寄存器和格栅测量空气流量的速率至关重要。大多数家庭性能承包商用流动罩测量空气流量。流动罩的准确性变化,但它们都分享一个属性:它们昂贵(通常为1,600美元到3,200美元)。

如果您想测量空气流量,但您不能负担流量罩,您可能对使用本文中描述的廉价方法之一使用一个廉价的方法之一。

流动罩是否准确?

伊恩·沃克,克雷格·雷和马克斯·谢尔曼,三位科学家在劳伦斯伯克利国家实验室(LBNL),检查市售流罩的精确度在2002年纸,“住宅应用中流动罩的准确性。”虽然大多数流动罩,他们看着在具有大型HVAC格栅的商业建筑中提供了相当准确的测量,但在房屋中使用时通常不准确。“潜在的误差约为20%至30%的测量流量,由于校准差,对格栅流不均匀的敏感性,并且从增加的流动阻力发生流动变化,”研究人员写道。

研究人员指出,当涉及测量空气流量时,研究人员指出,识别房间到室内住宅压力不平衡所需的准确性水平为+/- 25%,确保房间负载和舒适性要求是+/- 20%。对于这样的目的,具有20%至30%的潜在误差的流动罩并不是理想的。

来自科罗拉多州博尔德的能源顾问Robert Dekieffer也研究了流动罩精度的问题。“我使用的短桥流引擎盖没有任何接近准确的地方,”Dekieffer告诉我。“他们收取75美元的校准它,在它回来后仍然有一个糟糕的号码。我想,'哇 - 我花了几千美元......

GBA Prime.

本文仅适用于GBA总成员

注册免费试用并立即访问本文以及GBA完整的高级文章库和施工细节库。

开始免费试用

15评论

  1. 亚伦Birkland||#1

    导管头怎么样?
    是否有良好和准确的方式测量空气流过无管头,为诊断(例如,计算热输出)?当ACEEE西北太平洋研究在某种方式中使用小叶片风速计,但没有提到一个装置来限制几何形状到已知的数量(如流罩的横截面积),并且我找不到关于精度或%误差的任何特定评论他们的测量。无导管头的几何形状(长,狭窄的“用品”和“返回”相对紧密地间隔)似乎限制了可以使用的技术。

  2. GBA编辑器
    马丁·霍洛拉||#2

    回应阿龙Birkland
    亚伦,
    我不知道的,用于通过无管头minsiplit测量空气流中的任何技术,虽然我能想象的方式,使一个自定义的管或斜槽纸板,胶合板,或金属片(具有适当的垫圈)到漏斗​​空气流出到测量装置。

    执行这种类型的测量的原因不是很多 - 除了你提到的那种情况下,计算热量输出主要是研究人员的感兴趣 - 因为没有必要通过带有气流的导管的小型普利特平衡空气流量通过房子里的任何其他家用电器。

  3. 霍比特_||#3

    吻...
    我试图建立一个流罩;这是一个很值得因为失去的
    湍流/非线性仍处于出口端。我得到了
    做一个更好的结果,即使扫描整对准开口的
    随着风速计在平均模式下,并测量开口。
    MPH倍88给出了FPM,在孔SQF给出CFM。虽然A.
    移动扫描可能没有给出精确*平均*气流,它
    对于我正在做的雷尼克数学,足够近了。

    _h *

  4. 吉姆贝格||#4

    测试和调整管道
    太棒了话题,一个我一直挣扎。这里有一些意见;
    首先,Retrotec正在销售欧洲流量发现MK2,而不是制造它。
    其次,科贝特伦斯福德有一个了不起的视频展示8个不同的测试设备:http://homeenergypros.lbl.gov/video/airflow-diagnostics-8-ways-to-test-airflow-with-corbett-lunsford.
    最后,具有良好的压力计管道刚开压力读数是非常有用的;静压力,房子的压力改变整个卧室门,等当上炉圈,压力差

  5. GBA编辑器
    马丁·霍洛拉||#5

    应对吉姆·贝格
    吉姆,
    我已经改正了参考流程搜索MK2,可从Retrotec;感谢通知我我的错误。

    感谢来自Corbett Lunsford的伟大视频的链接。有趣的是,他的垃圾袋测试结果与他的其他测试方法相当一致 - 垃圾袋方法足够准确的良好迹象,足以让许多用途。

  6. 专家成员
    Kohta上野||#6

    测量迷你分裂气流(对Aaron Birkland的反应)

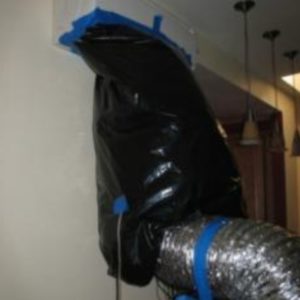

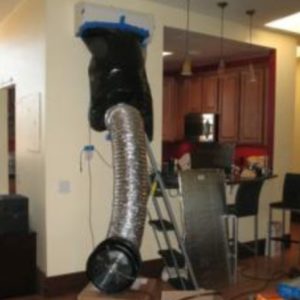

    Aaron和Martin - 我在测量迷你分裂气流上看到的通常方法是某种类型的捕获袋或哨声返回边 - NREL(Who Runs Building America)发布了这项工作的监控协议:

    http://www.nrel.gov/docs/fy11osti/49881.pdf

    我相信我在史蒂文冬天的一些同事也沿着这些线路做了一些工作,但我在任何书面文件上都会造成空白 - 它可能会在会议上提出啤酒。

  7. 亚伦Birkland||#7

    Hobbit_
    迷人的。您是否观察到在单个任意点处采样速度之间的显着差异,VS在平均模式下沿着出口的整个长度扫过风速计?

    对于一个流罩,我也担心任何静压介绍了影响结果,因为它们被设计在自由空间进行操作,而无需在所有任何显著的静态压力。

  8. GBA编辑器
    马丁·霍洛拉||#8

    应对Kohta上野
    科塔,
    谢谢你的链接。当面临着发展新的测试协议的艰巨任务,我很高兴地看到,研究人员使用的常用材料 - 垃圾袋和胶带。

  9. 亚伦Birkland||#9

    NREL协议
    Kohata,

    这是相当有价值的信息,尤其是描述用于测量设备的部分初始校准期间流动。这似乎是在NREL方法是任何会改变风扇RPM和气流之间的关系(如脏的过滤器)敏感,但协议地址这一点。

    这Hobbit_结束了与该方法似乎是由房主临时测量要容易得多,但它很高兴知道,有长期监控一个公认的协议。

  10. 霍比特_||#10

    到亚伦..
    在任何给定的供应寄存器,例如,我会发现显著
    方差管道引导背后肯定没有提供
    层流。因此整个事情的平均值。

    当然是格栅的问题,但对于狭窄的板条
    我忽略了它,没有机会考虑赔偿
    宽的像在GreenDream浴室风扇视频。我图
    如果风速计*跨越*几次运行的格栅它将得到
    部分较高的气流和部分远远较少,可能是平均到约
    和格栅不在那里一样。抱着一个更远的人
    离开可能让溪流重新结合。一个人可以始终删除
    格栅肯定。还有问题的问题
    关闭边缘扫描 - 风速计没有一个半径为零,
    所以我不能停在一个确切的地方。挂起可能三分之一
    偏离边缘,然后回去似乎足够了。再现,
    只是大概数字,不是硬科学黑客...

    _h *

  11. Kye Ford.||#11

    伟大的文章
    大文章马丁你似乎有看我的脑海里,我一直在尝试受孕自制的玩意儿来平衡机械/ ERV的。

    我一直在使用霍比特人的做法有风速计,但我一直在左右半切断塑料1加仑牛奶罐,然后分切一些橡胶单体支架创建一个垫片,使一个小自制流罩思考。

    我不熟悉的空气扰动,但我想通了4,5或6" 轮管我用我应该能够得到一个相当精确的测量。

    本文为我们所有人带来了内部MacGuyver。

  12. 柯特凯尔||#12

    我对我们的Alnor 6200感到非常满意
    我们做了很多与住宅管道系统有关的气流测试。几乎所有寄存器,我们遇到并指定都设计为流量10 - 200 CFM,特别是新的建筑房屋每吨1500-2000平方米。这些流量对于大型商用流动罩太少,用于2x2的商业漫射器,流入2000厘米(其中一个大男孩,其中一个大男孩的价格是一个主要的威慑)

    在投资1400美元之前,我沿着这个博客中建议的纸板和风速徒地困惑,但它们缓慢,不满意,而且,坦率地坦率地,对于专业/生产使用来说太糟糕了。

    虽然我支持迪亚斯描述的创新,但很难想象一项愿意在鼓风机门钻机,管道爆破和螺旋桨和披萨盒上铺的普罗布拉和披萨盒上的衣服......只是说'。

  13. GBA编辑器
    马丁·霍洛拉||#13.

    应对科特金德
    柯特
    你写道,“这是很难想象一个亲愿意花kilobucks对风机门钻机,管放炮,和红外摄像机与螺旋桨和比萨饼盒子周围的小罐。”

    真正的。但您列出的设备将花费约9,000美元或10,000美元的购买 - 可能更多。如果您是家庭表演承包商,则肯定需要这种类型的设备。

    但不是每个读GBA的人都是家庭表演承包商。我们中的一些人是在银行里没有多少钱的所有者/建筑商 - 但对建筑科学和诊断有兴趣。

  14. 詹姆斯·克里克夫奇||#14

    蒸发冷却间接/直接
    我的气候冷却问题需要冷却约50000的BTU / HR峰值,其中IDEC如Ultracool / Mastercool II 7112,其中IM-70前冷在112F DB和70F WB的出现条件下。我认为电流管道18“直径和向上管道通风(4个单位)是尺寸的。如何用于确定所需的修复?

  15. GBA编辑器
    马丁·霍洛拉||#15

    回应詹姆斯·罗克斯维奇
    詹姆斯,
    我认为您已在错误的页面上发布了您的问题。您的问题属于GBA的问题和答案页面。这是链接:
    //m.etiketa4.com/qa

    如果任何GBA读者想要解决詹姆斯的问题,我们将首先需要一些解码。
    DB =干灯泡温度
    WB =湿灯泡温度
    IDEC是难倒的,但大概的意思是“间接/直接蒸发冷却器。”
