你好,
我们正在印第安纳州北部建造一个ICF住宅,气候区为5A。它将是一个约3k平方英尺的农场,有一个1k平方英尺未完工的地下室。外墙将由building Block制成,使用4个″级以上的混凝土模板和下面较厚的模板。建筑者告诉我,它们实际上是R-50墙。
看起来建筑标准说我们的顶楼绝缘至少应该是R-38,但我们一直在讨论R-50。房子的主体部分将有一个倾斜的棚顶,大约三分之一的屋顶安装在大教堂天花板上的工程椽子上,其余部分安装在桁架上。我们计划有一个密封的,有条件的阁楼。HVAC承包商正在计算阁楼空间的空气交换,这将由ERV和整个房屋除湿器组合完成。欢迎任何建议(阁楼空气交换)。
为了让事情变得更有趣,室内气候将使用Messana的循环/辐射天花板面板来控制。
我最大的问题是关于屋顶的建造。我曾设想在托梁腔内安装某种绝缘材料,上面是OSB护套,交错接缝的刚性绝缘材料,上面是Carlisle WIP 300 HT,并粘在外部ICF上,由斜置的毛条和立缝金属屋顶覆盖。屋顶本身将通过类似于cora -vent的东西来通风,在筋膜后面,在皮毛条之间,在冰和水盾之上,我希望它也应该作为一个空气和蒸汽屏障。
对这种施工方法有什么建议吗?我们需要多少刚性隔热材料覆盖屋顶甲板?我在考虑用长拉力螺丝来固定毛条....
GBA细节图书馆
由气候和房屋部分组织的一千种建筑细节的集合
搜索和下载施工细节
回复
用户702等。
首先,你能告诉我们你的名字吗?
当构建者告诉你你的BuildBlock icf的“有效r值”为R-50时,他是在重复制造商散布的一个谎言。“有效r值”没有法律定义。然而,对于r值有一个合法的定义。在BuildBlock icf的例子中,r值是R-21,就连制造商也承认。(见此网页.)
你其实并没有问问题,但我会给你一些建议。
1.如果你包括一个排气通道,排气通道必须在刚性泡沫层的外部。
2.这里有两篇文章的链接,你可能会想要阅读:
如何在屋面护套顶部安装硬质泡沫塑料
结合外部硬泡沫与蓬松绝缘
屋顶本身将会通风。在冰和水的盾上面
这个出口的预期结果是什么?
我是OP - Dustin。我很欣赏马丁链接的文章,非常有帮助。我将再次回答我的问题:
假设我们使用像卡莱尔WIP 300 HT这样的产品作为空调阁楼/通风屋顶结构的一部分,并且我们没有将护套放置在刚性泡沫之上,为什么需要将其直接应用于OSB护套而不是应用于刚性泡沫之上呢?
在有空调的阁楼里,我们应该计划每小时换气多少次?
为了回答乔恩的问题,这是一个“通风屋顶”建筑,旨在防止冰坝。
达斯汀,
我假设Carlisle WIP 300 HT是一种剥粘产品。在您决定将其安装在硬质泡沫塑料上之前,请确保制造商(卡莱尔)允许这种类型的安装。
一个原因,把你的剥离和粘贴直接对OSB是要确保OSB是气密的,这样你就不会得到空气流通之间的空间刚性泡沫板。Joe Lstiburek把泡沫板之间的空隙称为“复杂的三维气流网络”。这个标签有点夸张,但你可以在这里读到他的经历:复杂的三维气流网络.
另一种在OSB层创建空气屏障的方法是用高质量的胶带粘贴OSB接缝。
马丁,
我忘了我已经读过Lstiburek的那篇文章,再次感谢你让我注意到它。
达斯汀
不知道你们计划的规模是多少,但Lstiburek建议在冰坝地区建造2英寸或更多的冰坝。
https://buildingscience.com/documents/insights/bsi-046-dam-ice-dam
乔恩,
我们地区的雪负荷是20磅/平方英尺。对冰坝的担心足以让金属屋顶通风,但还不是非常担心。你认为Lstiburek还会说2”吗?在文章中,他担心的是30 psf或更多?屋面坡度为4:12,立缝。
达斯汀
达斯汀,
如果你正在印第安纳州建造一个详细的(密封的)屋顶组件,额定R-50,我认为你不需要担心冰坝。
如果r值来自于屋顶覆盖层上的刚性泡沫,以及屋顶覆盖层下的松软隔热层,这意味着你正在将屋顶详细描述为一个不通风的组件。确保你得到了正确的比例的硬泡沫和蓬松的绝缘。
如果你想在屋顶下加上1英寸深的通风空间,或者1.5英寸深的通风空间,你就得到了一个比普通屋顶好得多的屋顶。所以,不——你不需要一个2英寸深的通风通道。
你觉得Lstiburek还会说2吗?”
他说你的案子没有发泄口。只有你能说出你想在多大程度上采纳过去的建议。对角线的毛纹会减少气流。
虽然也是可选的,考虑让通风口提供一点外部干燥(通过透气衬底)。

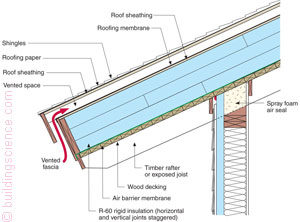

所以再看一看Lstiburek的一个关于屋顶通风装置的图,我看到他在刚性泡沫上画了一层和一层屋顶膜(附图)。我想这就是我最初想到的把WIP皮放在泡沫上的想法。Matt Risinger有一些他用这种方式建造屋顶的视频。

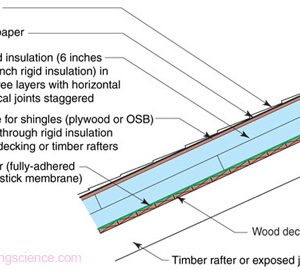

在第二张图中,膜附着在OSB上,就在硬质泡沫下面。
我不知道哪个更有意义。我知道OSB将保持温暖与适量的刚性泡沫,我不希望它被弄湿。我想即使泡沫中有水分也没关系。在某种意义上,使用WIP作为空气和蒸汽屏障的OSB(低于硬质泡沫塑料)将任何水分从阁楼上,否则疾走过去从起床到泡沫的OSB(吸附),在那里它将被困上面如果有一根皮和硬质泡沫塑料。
此外,如果剥离和棍子是在OSB,在刚性泡沫下,泡沫确实会湿,它不会到达OSB和泡沫将能够干燥的金属屋顶下的通风通道。
达斯汀,
剥离粘贴膜的最佳位置是直接在屋顶覆盖层的最低层上,在刚性泡沫下面。这样就形成了一个空气屏障,阻止温暖的室内空气通过泡沫板之间的裂缝流动。
在硬质泡沫塑料上面,你需要一层连续的OSB或胶合板,或檩条(通常是1x4s或2x4s,中间24英寸)。在你决定使用檩条之前,确保你的金属屋顶的制造商同意这种方法——一些制造商坚持使用实心护套。
在硬质泡沫塑料和屋顶之间,你需要屋顶衬垫。屋面衬底是规范要求。
更新:在与建筑师的讨论中,他对覆盖层以下、大教堂天花板上TJIs之间的隔热层提出了质疑。他说,按照规定,在没有通风的屋顶的地下表面设置一个空气屏障。
因为我们上面绝缘护套,和规划一个空气/天气/冰盾的OSB屋顶甲板板,我看不出理由空气屏障背面,事实上我担心水分被困在的OSB如果我们做到这一点。
我宁愿用“蓬松的东西”填充托梁空间,但需要确保检查人员同意这符合代码或不是一个问题。
谢谢,
达斯汀
达斯汀,
如果你想在屋顶覆盖物的外侧面结合坚硬的泡沫和屋顶覆盖物下面蓬松的绝缘,安装两个空气屏障是谨慎的(但不是规范要求的)。这些空气屏障属于:
1.在覆盖层(最低覆盖层)。这通常是通过胶带覆层接缝或在某些情况下安装一个剥粘产品屋顶覆层上面完成的。如果你正在安装Grace冰&水盾或类似的产品上面的屋顶护套,你都设置在那里。
2.在蓬松的隔热层下面,在天花板上。这个地方通常的空气屏障是石膏板。
