工字梁墙的热桥接
有没有人见过任何效率建模数据，显示了由于i型托梁、墙壁与双层墙或Larsen桁架的热桥而导致的热性能差异?由于施工简单，我倾向于在现场建造的墙桁架上使用工字梁，但我似乎找不到任何数据表明在工字梁中使用全薄腹板对热桥的影响。在我的情况下，我正在考虑建立一个标准的2×4墙与洛科威，然后添加11 7/8 I型托梁的外部与密集的包纤维素在气候区6。
谢谢!
克里斯罗氏
GBA细节库
一千个建筑细节的集合，由气候和房屋部分组织
搜索和下载施工细节
社区及问答
回复
克里斯,
GBA上有很多聪明的人可以提供托梁的实际热损失数据。在此期间，我将分享我的0.02美元。
你提议修建的这堵墙有时被称为“科森墙”;以Ecocor的Christian Corson命名。我想我在什么地方读到过，他正在为这堵墙申请专利，但许多人已经成功地使用了它。
无论如何，Chris Corson/ Ecocor和其他许多人进行了热热分析，发现这些墙壁没有热桥，即使在角落也是如此。这可能部分是由于i型梁的OSB网实际上并不与内部承重螺柱对齐。相反，它偏离了中心，打破了热流的直接路径。
欧洲的托梁使用木纤维板作为腹板，而不是OSB。这些绝缘质量比我们美国的承重版本稍好一些。然而，我认为OSB的r值大约是每英寸1.3到1.5。因此，即使使用8英寸左右的腹板和木材，仅i托梁就超过了典型的3.5英寸玻璃纤维电池的性能。
嗨,瑞克,
感谢您的详细回复!实际上，我差点就考虑让ecocor公司来制作这些墙了，但由于预算限制和希望在未来的能源改造项目中获得更多I型托梁的经验，我倾向于自己建造它们。
我的托梁通常有一个3/8英寸的腹板，所以如果你看一面墙，有20%的框架因素，tji下降到5%。R值损失只有几个百分点(密集包装的11 / 7/8 TJI在R38左右，包括蛛网的损失)。
要问的问题是，为什么新构建要使用这种结构?如果你是密集的包装，它是便宜得多，建立一个标准的双螺柱墙，并在一个shot绝缘。
另一种选择是仅用TJIs来构建墙壁，其中一家托梁制造商提供了一份德国PDF文件，其中显示了细节。不过你得找个工程师来说明。
嗨,阿尔卑斯山脉,
我计划使用工字托梁的原因是因为它提供了解决板周缘热桥问题的解决方案。

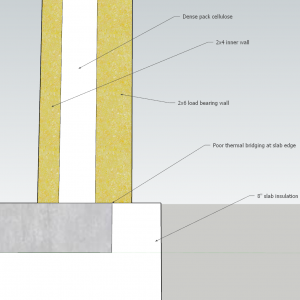

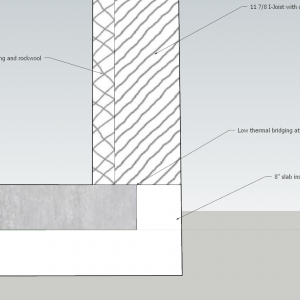

采用抛光混凝土地板和双钉墙，外墙通常只能在外围隔热板上用2x6的悬臂梁悬臂至几英寸以上。在这个项目中，我的目标是达到被动式房屋的能源性能，所以我的目标是在楼板周围有8英寸的周长绝缘。考虑到这一点，使用双螺柱墙，我最终会在板周围出现一个薄弱区域，既难以闪光/修剪，也具有较差的热桥接特性。由于板下土壤条件不好，我打算用木筏板。我将附上两张我制作的图像，展示周边热桥的差异。如果你有任何关于如何建造一个双螺柱墙，可以实现相同的齐平周缘绝缘细节的想法，我洗耳恭听!
谢谢! !
亚历克斯,
设计使你的内墙是承重的。将外部非承重墙悬挂在泡沫上方更宽的顶板上，对于大多数轻覆层来说不是问题。你也可以总是使用一个LVL作为底板，如果你担心支持。
被动式房屋用过这面墙，我相信只有TJI钉钉。伊利诺斯州香槟厄巴纳的史密斯之家。可能会有一些关于演出的信息。2007年11月的一个寒冷的日子，我在那里参观，里面大约有40个人，非常温暖，我想这堵墙是有用的。如果我没记错的话，下一个被动式房屋使用了TJI的(14英寸)，在温暖的一面有OSB护套作为空气屏障。然后，他们在OSB内部绑了一堵墙，用于服务追逐。我不知道服务追逐是否绝缘，当我看到它的时候，房子正在建设中。外护层采用纤维板护套，并与房屋护套配合使用。
根据约翰·斯特劳布的说法，大约是25%。现在找不到链接，但这与TJI osb的密度有关。编辑:找到了//m.etiketa4.com/article/two-views-of-double-stud-walls#comment-38047
不管怎样，如果你想用tij桁架，就像这个视频中那样，把它们从托梁上抵消掉https://www.youtube.com/watch?v=_ANbY1dvUuA
我也面临着同样的决定，我喜欢TJI的一点是他们很直。我不喜欢的事情是，与定制的Larsen Truss相比，它们真的很贵(30美元的CAD相比，没有计算制作时间的Larsen Truss为5或6美元)，而且我不能选择我想要的桁架深度。
嗨，Alex，感谢你分享如何抵消螺钉的视频。你是否担心将工字梁偏移到顶板和底板上的结构强度?直接连接到螺柱上的好处是，沿墙的垂直方向有多个点可以连接i型托梁，当然，这是以热桥接为代价的。也许我想太多了。
我想在我的情况下，因为我要去抛光混凝土地板，我不会有一个边缘托梁拧进。只有一个底板连接的工字托梁，它可能没有足够的木材抓进去。也许我需要考虑用双层底板?
除非你涂上一些厚的包层，否则不会。你需要使用一些结构螺钉虽然(6“根据这个视频)。
如果你担心的话，你可以增加你的护层厚度所以不管你是否撞到螺柱或者和结构工程师谈谈都没关系。

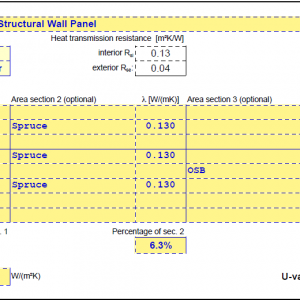

我的房子是用工厂建造的工字梁墙建造的。如果有帮助的话，我可以给你们看一下PHPP能源模型。
这是墙上的工作表。这适用于带有7/16" OSB腹板的16" i型托梁，安装24" OC。
我要检查一下，当TJIs作为一根柱子时，与传统的碾磨木材相比，它能承受相同的垂直载荷。柱上的荷载更多地依赖于总横截面积，所以TJI托梁在这里的表现与尺寸木材不同，当它作为托梁时。
我确实认为你会看到更少的热桥，因为与常规的2x4或2x6相比，更薄的网。不过，我还没有看到具体的数字来量化差异到底有多大。我可能只是通过计算整个墙的R值来推断出一个差异，并通过更薄的网呈现出减少的框架分数。您可能会发现用TJIs来构建角落有点棘手，但是您总是可以在角落使用常规尺寸的木材，而在其他地方使用TJIs，这样在减少热桥接方面仍然可以实现几乎相同的总体效益。
你们有没有考虑过用外硬质泡沫代替TJIs?外部泡沫带来了一系列不同的问题，但它确实解决了你的悬臂问题。
比尔
嗨,比尔,
在支持TJI的情况下，我计划交叉带所有的TJI，这将有助于保持整个组装在一起，类似于如何Ecocor使他们的墙。不管怎样，这似乎仍然是一个灰色地带。
就使用外部刚性绝缘而言，当你达到或超过6英寸的厚度时，它会变得棘手。我找到了一家来自加拿大的legalett公司，他们出售一种EPS墙板系统，该系统内部有一个钢制轨道(很容易将面板连接到墙壁上)，有一个可拆卸的泡沫插入物，可以进入钢制轨道。他们提供8英寸的面板。我对这个系统的主要担忧是，它似乎在护套上较少的蒸汽打开，也不太环保。但无论哪种方式看起来都是一个很棒的系统。http://www.legalett.ca/eps-foam-panel-wall-insulation-passive-house-zne-leed-nzeb-thermalwall-ph.html
如果你应用OSB内部护套，整个组装应该是强大的足以支撑一个三层楼的建筑。然而，你需要一个工程师来签字。
