底板刚性泡沫厚度的测定

水平次板保温r值的选择是一个棘手的问题

[图片来源:迈克·斯特芬]

什么时候,如果有的话,你应该考虑在混凝土板下安装一层连续的刚性泡沫?

这个问题的答案至少取决于四个因素:(1)你的气候区,(2)相对于坡度的楼板高度,(3)楼板上方的房间是否用作居住空间;板坯是否具有循环热。

混凝土板下最常见的保温材料是挤压聚苯乙烯(XPS)和膨胀聚苯乙烯(EPS)。在这两种材料中,绿色建筑商更青睐EPS,因为EPS是用比XPS更环保的良性发泡剂制造的。(有关此问题的更多信息,请参见“选择硬质泡沫。”

如果你想避免使用硬质泡沫隔热材料,你可以考虑在你的板下安装矿棉隔热材料。有关此方法的更多信息,请参见“Sub-Slab矿棉。”

规范要求

平板地板的绝缘要求见2012年IECC、2015年IECC R402.2.9节,2012年IRC、2015年IRC N1102.2.9节。关于板绝缘的规范要求写得非常糟糕;事实上,它们几乎难以理解。这是我的翻译:

GBA '

本文仅对GBA Prime会员开放

注册免费试用,并获得即时访问这篇文章以及GBA的完整图书馆的付费文章和建设细节。

开启免费体验

41评论

  1. Stephen Sheehy||#1

    别忘了使用再生泡沫。

    1. 杰森Volstad||#37

      别忘了要明白,在大多数地方几乎不可能找到它,你需要花些功夫去弄清楚它到底是什么。

      1. Stephen Sheehy||#38

        在新英格兰很容易找到。它通常只是肮脏,但否则很好。尝试craigslist。

      2. 罗伯特·斯文本科技大学||#39

        绝缘仓库或绿色保温组 - 无论是MA

  2. 道格·麦克埃夫斯||#2

    在6区,R-10子板绝缘大大提高了舒适度。我在2010年完成了一栋联排别墅,我们讨论了在底层增加一个燃气锅炉和Pex管道。除此之外,我们还需要一个带空调的高效煤气炉。额外系统的成本太高,所以我们选择将低层(强制空气)分区,并在地下室板下放置R-10。这样做的成本大约是增加燃气锅炉的1/3。在供暖季节,楼层之间的温度非常均匀,但当参观另一个没有子板隔热的开发单元时,这种差异非常明显。

  3. 肖恩棉絮||#3

    我要使用r7.5,并使用木跑道,以防止“开裂”,而放置混凝土。我觉得在R10上独轮手推车也不容易开。哈哈我在Menards买了7美元一张的7.5块。谢谢你的及时文章。

  4. 杰克苹果||#4

    我知道对于底座下面的泡沫密度有非常具体的要求,但是对于地下室的板呢?

    1. 专家成员
      迈克尔·玛蒂||# 5

      Appleguy, 15 psi的泡沫——也就是说,在15 psi的载荷下,泡沫变形不超过其厚度的10%,足以在大多数板下使用。有时25psi的泡沫更合适;这要视情况而定。

      1. 迈克尔Bobek||#26

        在住宅车库地板下建议使用什么压缩强度泡沫,拿着乘用车和灯拾取卡车?

        1. 专家成员
  5. 史蒂夫Spatz||#6

    不要忘记满足本地代码需求,这比这里提供的推荐r值要高

  6. GBA编辑器
    马丁Holladay||# 7

    史蒂夫,
    我在IRC和IECC中解释了这些要求,但我不知道有任何地方规范要求(至少在美国)超出了我的建议。您能否指定哪个位置可能有更高的最低要求?

    1. 约翰的前景||#30

      如果有人发现这篇文章,2018年BC建筑规范(加拿大)规定,除霜冻线以下的“未加热地板”外,所有地板都要采用分板隔热。从我对代码(9.36.2.8)的阅读来看,如果地下室的楼板高于霜冻线,如果楼板在地面上,或者楼板被加热,这是必须的。区域4到8被列出(当然是以RSI度量)。

      https://www.bcpublications.ca/BCPublications/

      (一如既往地,感谢马丁这篇精彩的文章,并原谅我一年后发表的评论。)

  7. 托马斯Nedelsky||#8

    是否有房屋平均冬季土壤(或碎石或碎石)中心温度低于平板的数据?这里有许多变量,但有了良好的数据,应该不难找出所需的绝缘。

  8. GBA编辑器
    马丁Holladay||#9

    托马斯,
    这是一个有争议的话题。请看我的评论16和我的评论23:“可以泡沫绝缘太厚吗?”

    在深入研究这些评论之前,我想打一个观点:虽然可以水平sub-slab泡沫的厚度不同,与周边附近的厚泡沫和薄泡沫板的中心,这不是一个builder-friendly方法,求职网站任何意义。在大多数情况下,建筑商更喜欢在整个板下安装相同厚度的硬质泡沫,而不是在板的中心安装一个较薄的泡沫区域。

    在第16条评论中,我写道:“根据约翰·斯特劳伯给我的电子邮件,他是根据测量数据进行计算的。他写道:“对板坯热损失的预测是出了名的不准确。我最近做了一个关于测量的温度和地板和地下室的热损失的文献调查,寻找绝缘外壳的真实测量值。作为我发现的少数几个结果之一的一个例子,在芬兰,隔热等级为R-32的地板的平均加热季节土壤温度为12.5摄氏度(55华氏度)。”

    我的评论最后引用了约翰·斯特劳伯的话。约翰·斯特劳伯写道:“塞梅尔哈克先生的问题指出了混乱的根源:由于缺乏实测的现场数据,因此缺乏良好的模型。我同意PHPP给出的温度太低,“年平均地面温度=年平均环境空气温度”也没有达到目标(主要是因为它忽略了土壤上方有一个热源——房子——每年提供12个月的热量这一事实)。这就是为什么我把我的数字建立在测量数据的基础上,尽管数据很少。

    “我拥有的最接近的例子是芬兰论文《冷气候下地面板状结构下粗颗粒填充层的热量和水分条件》(Thermal and Moisture Conditions of a granular Fill Layer Under a Slab-on-ground Structure in Cold Climate)。2004年7月1日。测量到的最冷温度是45华氏度,在夏末上升到68华氏度,然后再次下降。

    “最近的一篇论文《地面结构楼板中的热、空气和湿度控制》,《建筑物理杂志》,第32卷,第4期,2009年4月,显示了更高的温度,冬季平均温度为15°C/60°F,但靠近边缘的温度下降到10°C/50°F(尽管冬季平均温度超过15°C)。

    “在挪威,另一种寒冷的气候,在挪威气候条件下,第7阶段的级别的平板,一篇文章,在挪威气候条件下,平均土壤温度从2°〜7°C变化,我们可以使用12°±1°C作为内部区域参考土壤温度的默认值“。12°C为53.6°华氏度。

    “在英国,一项关于商业建筑的研究报告发表在《地板内和地板下的温度:《建筑与环境》杂志2000年第35期发表的一篇文章指出,二维和三维数值模拟以及与实验数据的比较发现,在冬季期间,气温(在威尔士卡迪夫附近气候较为温和的地区)在14°-16°C(57°-61°F)范围内。我还有一些瑞典的论文,还有加拿大的地下室测量数据。

    “我只想说,如果我的设计基于真实的测量结果,而不是某人的模型,我反复发现子板的温度范围从10°C到15°C(50°到60°F)。

    “我很有兴趣听到任何已发表的测量数据,以补充我数量不多但正在增长的收集。”

  9. Trevor Chadwick.||#10

    在第6区的一个FPSF怎么样?

  10. GBA编辑器
    马丁Holladay||#11

    特雷弗,
    我在气候区6级板坯中的文章中的建议是在板坯下包括至少R-10水平绝缘。这绰绰有余,以满足对霜冻保护的浅基础的要求。

    当然,一个受霜冻保护的浅基础也需要在板周长垂直隔热,或“翼”隔热,或两者兼有。

    有关防冻浅地基的更多信息,请参阅以下资源:

    “Frost-Protected浅基础”

    《经修订的受霜冻保护浅地基建造指南》

    1. 尼尔斯·鸟||#31

      如果我在第7区的筏板下放了八英寸的eps,裙子应该有多厚,有多宽?另外,它是否必须在地下12英寸?还应该与子板泡沫或底部的顶部齐平(假设它比八英寸)齐平。

      1. GBA编辑器
        马丁Holladay||#32

        零,
        我认为你把筏板和霜保护的浅基础混淆了。

        我想你说的“裙子”是指从建筑周边延伸出来的水平隔热层,以保护建筑周边附近的土壤。

        大多数防冻浅基础都有隔热裙。大多数筏板没有。

        有关防冻浅地基的更多信息,请参见“防冻浅基础的设计指南。”

        有关筏板的更多信息,请参阅“泡沫在立足点”。在页面的顶部,有一个绿色矩形,上面写着“View Gallery”。点击这个绿色矩形可以看到一系列的10张图片,包括许多筏板的图片。你会发现绝大多数的筏板都没有裙板的隔热层。

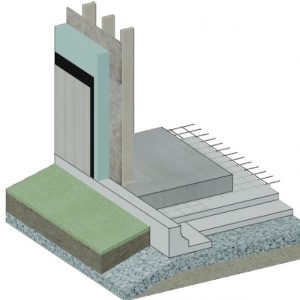

        一个典型的筏板基础的例子,见下面附的第一个图像。

        尽管如此,在《脚底下的泡沫》(Foam Under fooings)一书中讨论的一个住宅——即克里斯和佐伊·派克(Chris and Zoe Pike)在佛蒙特州瑞普顿(Ripton)的住宅,由克里斯·科森(Chris Corson)设计——有一个筏板,包括裙子的绝缘材料。这个不寻常的细节如下图所示。

        1. 尼尔斯·鸟||#33

          我相信我的意思是筏板。但是,在整个地板上八英寸厚的水泥板之间的差异和在边缘的4英寸板坯之间的差异的差异,以产生常规基础尺寸的等级光束,逸出。是双重增强和8英寸的前者旨在防止水泥的破裂应该是地面消退吗?此外,我猜这将加热很多混凝土,其中20至30度温度波动在一天中是常见的,这将难以调节。我没有看到绘图中的任何管道,但后来钢筋和电线网也不显示。我想知道为什么«大多数筏板没有。»有保温裙。(对不起,我找不到这款法国键盘上的引号)

          1. GBA编辑器
            马丁Holladay||#34

            零,
            霜冻浅基础(FPSFs)遵循某些准则,大多数北美建筑规范接受。筏板(据我所知)不属于规定的规范,必须单独设计和批准。

            正如你所注意到的,筏板通常是结构性的——允许点荷载几乎在板的任何部分。相反,FPSFs有更薄(通常4英寸厚)的非结构性板。

            如果您需要对您的设计回答的具体问题,包括螺纹钢规格,您需要与工程师交谈。

        2. 专家成员
          迈克尔·玛蒂||#35

          我可能在Ecocor工作时画了上面的CAD细节。如果没有,我也画过很多类似的细节。有几个原因包括霜翼:

          1.设计受冻浅基础的基本原则可在IRC中找到。它们是基于ASCE 32-01的建议。这两种来源都假定有一些热量从室内空间流失,以帮助保持建筑下面的地面温暖。在房子的中央,地球的热量很容易使地面不结冰。但当你靠近外围时,地球的热量和冷空气在对抗,冷空气想要冻结地面。我所在的地方的规范规定,受霜冻保护的浅基础只需要在地面以下12英寸的垂直隔热层。当次板的泡沫很薄时,这可能就足够了,但8-12英寸的泡沫,你基本上得不到任何帮助,从条件空间。如果你看一下非条件空间的防霜板的指导方针,你会发现在寒冷的气候中,你需要宽的防霜翼,并且沿着同样的路线考虑高度绝缘的筏板是安全的。

          2.在寒冷气候下的任何平板系统中,地下水都是敌人——如果平板下面的地面是湿的,它可能会冻结和膨胀。如果地面很干燥,即使很冷,没有水,它也不会膨胀。霜翼将水从建筑中推开3英尺,一个等级良好的场地从那里照顾水。

          筏板系统满足IRC的要求,只要霜翼的顶部,如果低于等级12英寸,用混凝土浇头(或类似的)保护。大多数建造者跳过这一步——这不是一个生命安全问题,而且在大多数情况下甚至不需要霜翼。(“必需”和“好的保险”是不同的。)

          1. GBA编辑器
            马丁Holladay||#36

            迈克尔,
            感谢您详细而有益的回复。

  11. 斯科特Barkdoll||#12

    几年前,1994年,我把1英寸的蓝板放在地板下的一块板在商店的地板上,隔壁的房间里没有,同样的建筑,地板温度的差异是可以注意到的,几乎一年都是光着脚或穿袜子的脚,我总是后悔地板下没有泡沫,
    斯科特

    1. 尼尔斯·鸟||#19

      出于好奇,我刚测量了地板温度。将地板加热至10C至15C的车间温度为11C-12C。这座房子的10年楼龄(地面上有两英寸的聚苯乙烯泡沫塑料板)是9C-10C。与我的预期相反。这让我想知道更多的热质量和热质量下更多的绝缘之间的权衡是什么。在七十年代,太阳和热质量风靡一时。我认为我们正在给我们的房子供暖,使其温度比当时的着陆器温度高得多。尽管车间内只有平均隔热层,但地板下没有隔热层,但在零下20摄氏度的温度下,地板仍能在零下20摄氏度的温度下保持数天(去年圣诞节和新年期间丙烷耗尽)

  12. 桤木E||#13

    你好,我们的混凝土板有几处断裂,我们需要决定是修补还是拆除重新铺设。它目前是不绝缘的。我们在英国的第9区,您认为第9区是否需要在板下安装水平隔热层?这个特殊的石头房子在某些地方直接建在基岩上。非常感谢你的有用文章。

  13. GBA编辑器
    马丁Holladay||#14

    桤木
    我对英国的气候区不太熟悉,如果你能说得具体些的话,也许会更有用——比如,告诉我们你居住的城镇的名字,或者告诉我们你家里的典型冬季最低气温。

    1. 桤木E||#15

      嗨,马丁,我在加的夫,你上面提到的关于地面温度的研究是在那里进行的。二月的平均最冷气温为2摄氏度。我们有温和的冬天,偶尔有雪和霜冻。

      1. GBA编辑器
        马丁Holladay||#16

        桤木
        您的气候声音温和 - 也许类似于亚特兰大,格鲁吉亚。那是气候区3。

        如果您按照本文中关于Zone 3的建议进行操作,您会没事的。

        1. 桤木E||#17

          马丁,你使用的是哪种气候/区域模型?

          1. GBA编辑器
            马丁Holladay||#18

            桤木
            由美国能源部开发的气候带地图。这里是地图的链接。

  14. 科尔比佛瑞斯特||#20

    在你的图表中,你列出了3区不需要地下室板的隔热。如果你住在阿拉巴马州的3区和4区边缘,如果这是你的房子,你会推荐什么?

    1. 马克去年||#28

      我也很欢迎Colby的问题的回答:如果这是你的房子,你会推荐什么地下室的石板?

      由于GA和AL中的白蚁,隔热层将位于板的上方。

      1. GBA编辑器
        马丁Holladay||#29

        马克,
        我支持我文章中的建议。在气候区3,地下室板没有流体循环管不需要水平隔热。

  15. 尼古拉一世||#21

    这对气候1-8区是很好的信息,但我的房子在气候16区。

    1. 专家成员
      迈克尔·玛蒂||#22

      尼古拉斯,考虑到亚北极是8区,我认为你不在16区。请查看本页的第二张地图://m.etiketa4.com/article/all-about-climate-zones.如果你在另一个国家,你就得看下面图表里的加热天数。

    2. 专家成员
      Dana多赛特||#23

      美国能源部的气候区与加州第24条气候区或美国农业部植物耐寒气候区不同。美国能源部的1-8气候区包括从佛罗里达南部或夏威夷到阿拉斯加北坡的所有地区,以及介于两者之间的所有地区。

      1. 尼古拉一世||#24

        谢谢。如果我们没有自己的区域号码,就不会是CA。

        1. 专家成员
          Dana多赛特||#25

          >“如果我们没有自己的区域号码,就不会是CA。”

          CA有没有给暮光之城分配过号码?:-)

  16. qofmiwok||#40

    当您建议对爬行空间不做任何操作时,您能区分有条件爬行和无条件爬行吗?我们在CZ 6B的房子将完全适应室内温度,并将有一个老鼠板。我们正在计划r20eps,但现在正在开始基础,我想知道它是否过度。比起能源效率,我更关心空气质量。基础为3-4′深ICF块体。

    1. GBA编辑器
      马丁Holladay||#41

      库夫米沃克,
      在你的鼠板下(在有条件的爬行空间)添加EPS绝缘可能是过度的,并且可能很难证明预期的节能。也就是说,如果你能负担得起,太棒了。你会有一个非常隔热的爬行空间。
