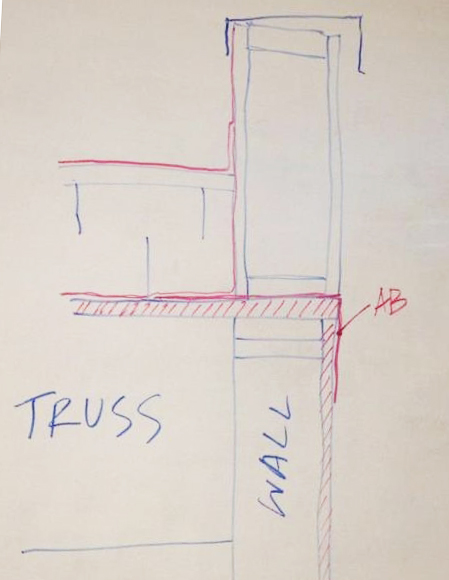

图片1:凯西·布劳格 在设计过程中提出的概念细节,以解决临界墙体到屋顶接头的空气屏障连续性。

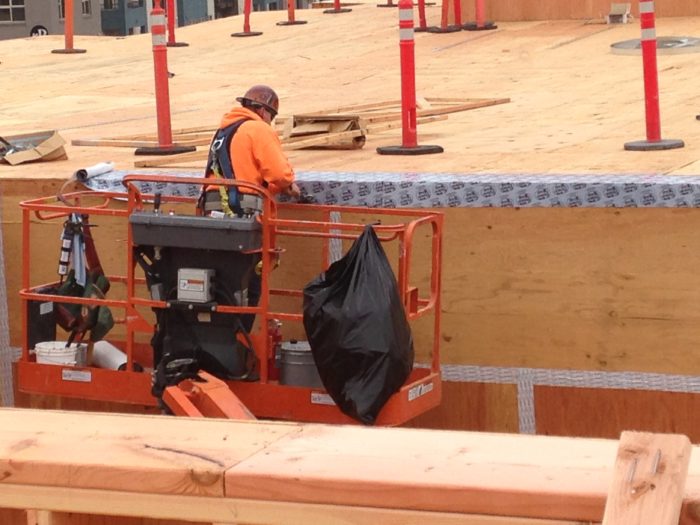

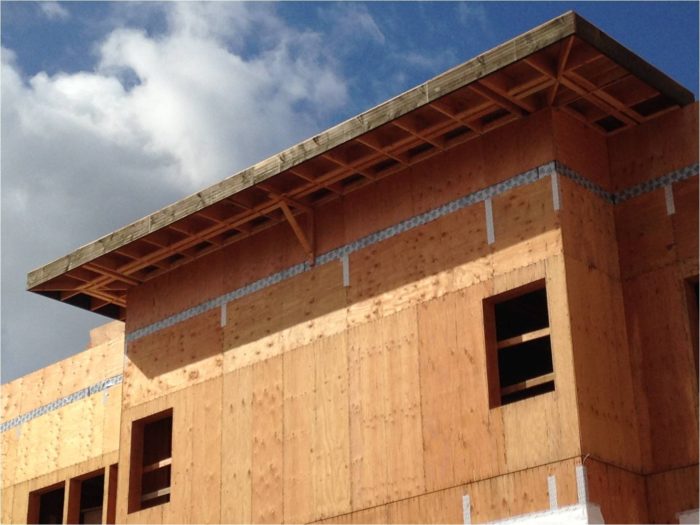

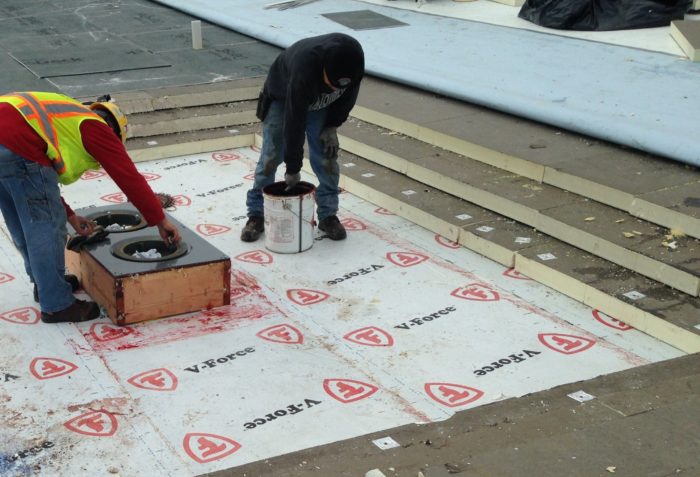

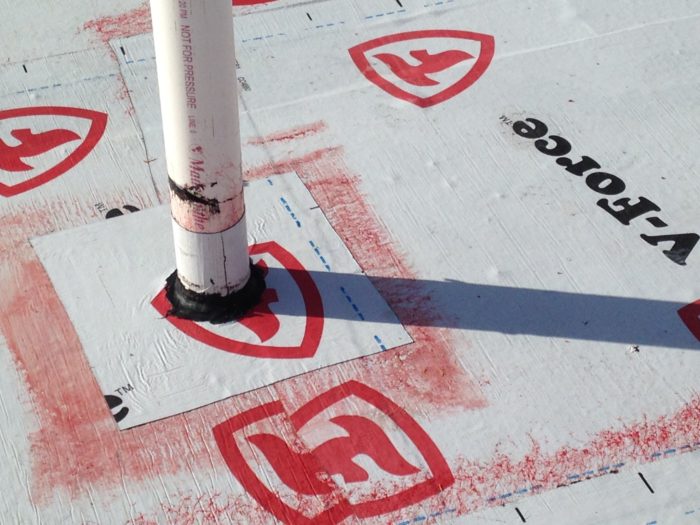

图片2 - 16:沃尔什建筑公司 墙面与屋顶的接口处采用剥杆式闪蒸。这基本上完成了空气屏障,通过连接墙护套和屋顶护套来密封“盒子”。 剥离和粘贴闪烁在“盒子”顶部的墙壁和屋顶之间的过渡密封。注意右侧的聚乙烯片;暂时放置,以在安装膜之前保持护套干燥。 Parapet壁框架安装在剥离和粘附闪烁上,用于空气密封壁护套和屋顶护套之间的过渡。柔性闪光灯从栏杆的内表面向外延伸,以便于剥离与剥离蒸汽屏障/空气屏障,稍后将安装在屋顶护套上方。 这张照片是在“盒子”顶部的胸墙被裱起来之后拍摄的。为了完成空气屏障,将在墙壁护套的连接处用胶带粘住,安装和密封窗户,并在屋顶护套上安装剥离粘贴膜。 在屋顶上安装了一层贴膜;这层膜可以作为蒸汽屏障和空气屏障。该膜重叠并密封在剥落-粘闪光,用于密封在墙护套和屋顶护套之间的空气泄漏(在屋顶周长)。在安装屋面保温材料、盖板和TPO屋面之前,该膜还可作为临时屋面。 像这样的剥离和棍子圈被用于密封围绕管道排气穿透。 需要钢带和大型滞后螺钉,将栏杆框架置于屋顶桁架框架。这些紧固件穿透被密封以确保空气屏障连续性。 这张照片显示了准备屋顶排水的工人。在照片中可见是白色的剥离膜(其用作空气屏障和蒸汽屏障),多层绝缘层,盖板和屋顶膜。 这张照片显示的是安装了屋顶膜后的屋顶。机械顶楼的墙壁等待安装特卫克WRB、水锈条和壁板。包围三个机械阁楼的墙壁和屋顶都是被动式住宅的一部分。 壁板工作开始了。照片还显示了Tyvek Housewrap,外部绝缘和垂直毛刺条。 矿棉隔热层被固定在特卫强房屋保鲜膜的外部,然后是垂直的毛条。 外部矿物羊毛保温和雨粗纱在阳台区域。金属通壁闪光安装在间歇性木材堵塞上方。制动形成的穿孔金属条安装在横壁下方的地板线上,并用于向每个阳台下方的壁板顶部通风挡耳腔。 已安装该座位。不久之后,2x10连续滞留剂将固定在间歇式封闭,然后将安装阳台托梁和装饰。 倾斜光表明涂漆的纤维-水泥搭接壁板不是完全共面。经过一些早期的困难,壁板安装人员能够使水垢非常均匀地铺设在连续的矿棉保温层上。 这是Skärbord矿棉切割工具。[照片Creder:Bygghouse]
图片信用:图像#17:拜访 墙壁底座的钢支架支撑砖贴面。支架安装在中心的3'-0“。

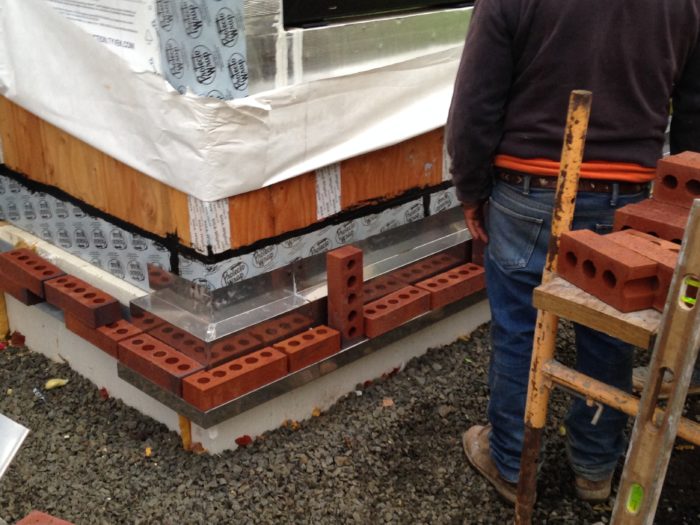

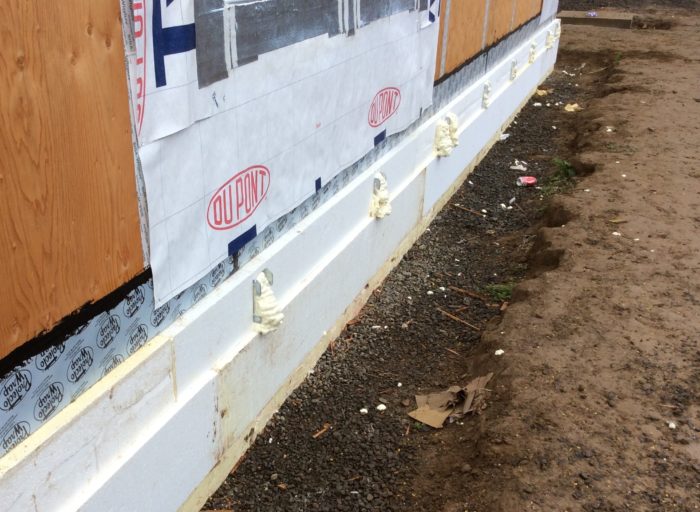

沃尔什建筑公司 在混凝土基础的周边安装了一层垂直的EPS绝缘。每个钢支架上的腔填充有喷雾泡沫绝缘,多余的修剪掉。 将过量喷雾泡沫拆除远离支架后,在支架中安装了4×4钢结构刀。钢角将支撑砖块。 分类帐角覆盖有不锈钢壁闪烁,然后砖块安装收益。 玻璃纤维绝缘通过网吹入螺柱空腔。这里已被拉回来并从一个螺柱托架中取出绝缘,以允许安装相对湿度传感器和水分含量销。监控程序 - 使用安装在多个空腔的这些传感器和引脚,以及在建筑物周围的外部绝缘层中 - 将提供关于外墙组件的水分和热性能的数据。 在绝缘螺柱腔的内侧,安装了“智能”蒸汽屏障(膜)。膜具有可变的蒸气渗透;随着相对湿度升高,其蒸汽渗透性增加。 特拉维斯的绝缘取样盒是用金属片和施工胶带制作的。 绝缘密度测试位置。 将样品盒中的绝缘样品称为质量控制过程的一部分。 这是日志报告绝缘密度测试结果。
这是描述俄勒冈州奥伦科果园项目建设的博客系列的第4部分。第一部分的标题是美国最大的帕萨斯大厦。
高度绝缘和气密的屋顶装配在Orenco Building Sountrure的果园里。总的来说,屋顶结构非常简单,尽管栏杆有点复杂化。一旦放置屋顶桁架,它们用胶合板缠绕。在屋顶的边缘,我们进行了一个简单的细节,最终帮助我们实现了非常高的气密性。
以往项目的经验告诉我们,墙壁和屋顶之间的连接处是保持空气屏障连续性最困难的区域之一。因此,在设计阶段的早期,我们花了相当多的时间来讨论这个问题,并为墙到屋顶的连接开发了一种概念性的方法(见下图2)。通常,木框架建筑的女儿墙是作为屋顶桁架框架的延伸;然而,这种标准方法禁止使用简单、可构造和有效的细节来将空气屏障从墙壁覆盖层过渡到屋顶覆盖层。
与设计团队合作,我们决定将栏杆墙体框架被诬陷,作为屋顶护套顶部的单独部件,并将其固定在屋顶框架上,但这将仅在空气屏障从墙壁到屋顶转变后完成在护套平面(见下面的图像#3和#4)。最后的细节遵循初始概念非常紧密。
空气密封细节

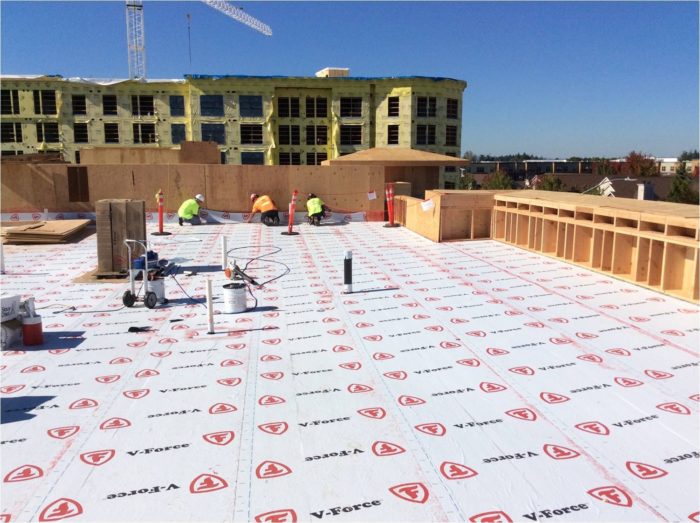

一旦屋顶框架完成,包括栏杆墙壁,我们就会在屋顶护套上安装一个自粘附的橡胶沥青膜(Firestone V-Force),并在栏杆的脸部上抬起几英寸(参见图像#7)。该膜有多种功能:它是屋顶组件的蒸汽屏障和空气屏障,也是临时屋顶,以帮助保持建筑物内部干燥,直到我们安装绝缘和永久屋顶。
屋顶的所有服务穿透(例如管道通风口)用湿密封剂密封到自粘膜上(见图像#8)。
外部刚性泡沫绝缘
然后将三层4英寸的4英寸多异氰脲酸盐刚性绝缘层安装在自粘膜上(见图像#10)。将基层拧入屋顶桁架中,然后将上层粘附到每个下层,从而最小化热桥接通过紧固件的冲击。
绝缘板中的关节被交错,以进一步防止任何潜在的热泄漏路径。一旦绝缘铺设,安装了一个垫板,然后将80密耳的单层屋顶膜(凡葡萄酒超级TPO XR 135)完全粘附在盖板上(见图像#11)。屋顶组件的总R值是R-78。
外部矿物羊毛两种壁板

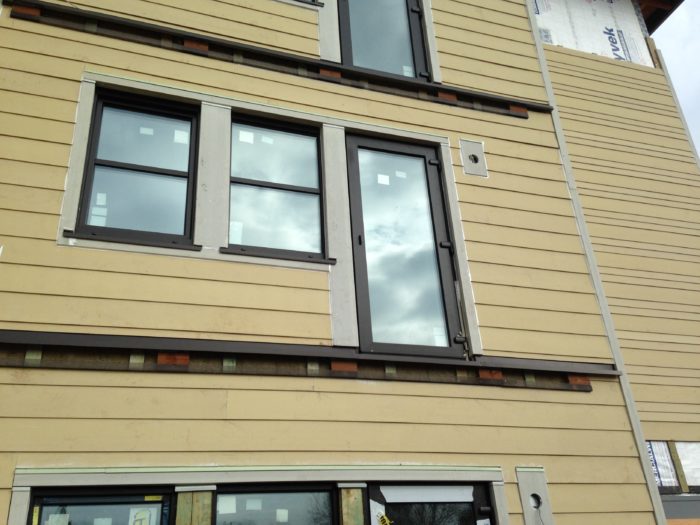

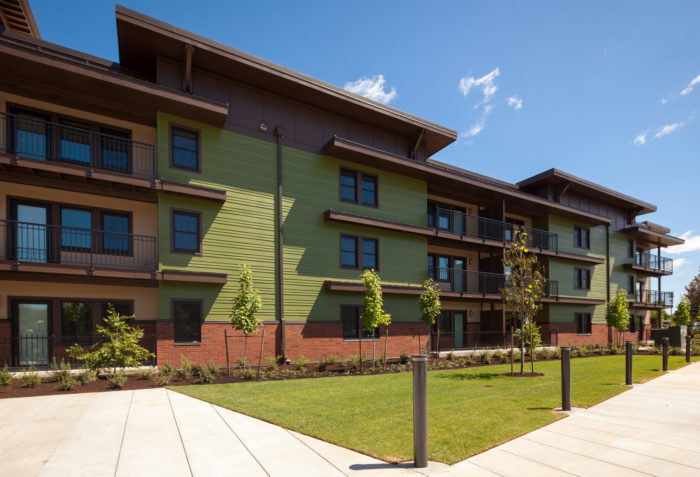

该建筑覆盖了纤维水泥壁板和砖饰面(见图12)。

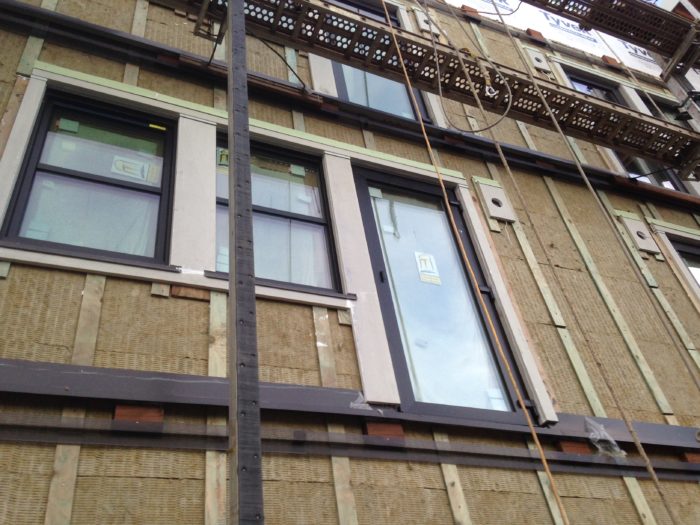

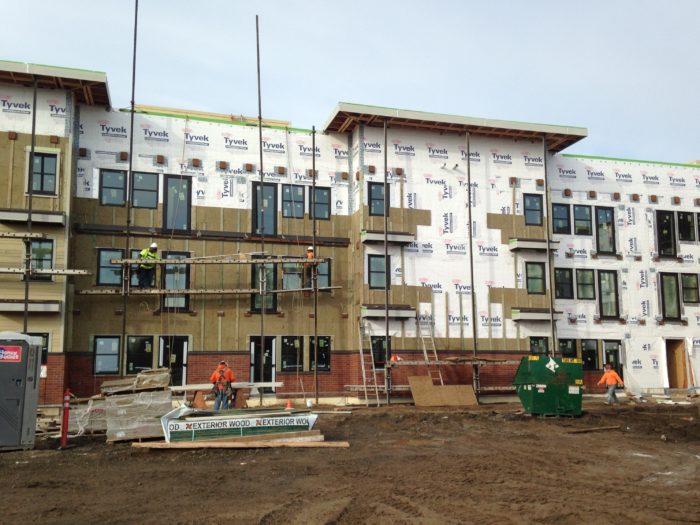

在安装任何包层之前,Masons和Siders首先安装了一个1 1/2英寸厚的8磅厚度的8磅。密度矿物羊毛绝缘在防水屏障(WRB)上,这在该项目上由Tyvek CommericalWrap组成。泥瓦板使用了摇滚板80矿物羊毛,侧蹼使用的绒毛是矿物羊毛(见图#13)。两种产品由Roxul制造。
不锈钢砌体锚固架安装在房屋上。这些锚固渗透外部绝缘层,产生次要热桥。在壁板区域,¾英寸厚的x 3英寸宽处理的胶合板垂直毛茸茸条带上连续绝缘层(见图#14)。然后,侧面钉用不锈钢壁板钉(见图15),将纤维水泥板钉在毛刺条上。
该项目的结构工程师——Stonewood结构工程师的Scott Nyseth——设计了加固条与备份墙的连接:12号热浸镀锌螺钉,4½英寸长,与螺柱垂直固定在中心16英寸处。
保持毛茸茸的条带共同平面
最初,私人在让毛皮上躺在矿棉上的毛茸茸(见图像#16)方面遇到困难。工作人员花了一些时间,以便在螺钉上的适当程度的驱动器获得良好的感受,以实现共同平面的应用。在外墙的早期大模型上,我们确定了这个问题,注意到胶合板粗毛尤其易于压缩到矿物羊毛层中。我们发现安装在高密度矿棉上时1×4粗糙更加僵硬,并且不像胶合板粗毛条带有相同的方式表现出压缩问题。然而,侧面涉及用1×4材料分裂并推动使用胶合板;这是由设计团队同意的。
Roxul已经发布了安装指南,现在推荐2×3或2×4在半刚性矿物棉的侧壁安装。虽然2x材料对壁板的结构附着没有必要,但它肯定有助于维持一个更平坦(更共面)的应用,并限制分裂的潜力。
切割矿棉
矿棉板可能难以切割以紧紧围绕窗户和渗透。我们找到了一系列研究,专门为此应用程序制作并提供给分包商。
这个工具,SkärBord绝缘切割台,是瑞典制造的,有点像一个用于绝缘材料的大斜接箱(见图17)。它允许交易员快速、准确地切割材料,这帮助我们实现了非常高质量的安装。(想了解更多关于矿棉切割台的信息,请看这篇GBA文章:“矿棉绝缘不像玻璃纤维。”)
支持砖块

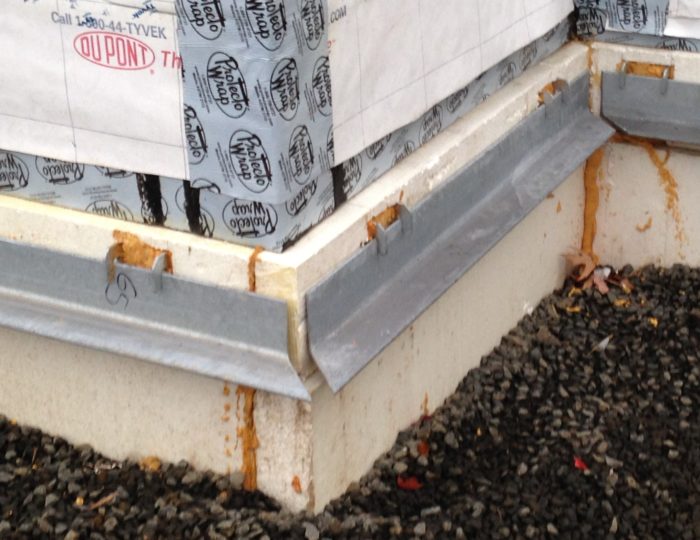

砖块通常只发生在墙壁的底部,延伸四英尺或座位。在典型的建筑中,砖贴面被施放到基础的窗台上;然而,这种方法产生了一个大的热桥。为了最大限度地减少该项目的热桥梁,砖块支持连续的4“X4”镀锌钢结构角,它已经使用现成的钢筋快速括号(由Fero Corporation制造)热隔离,installed at 3’-0” on center along the concrete foundation around the base of the building (see Image #18).
通过使用这些支架,我们能够在混凝土基础的外侧施加连续层中的膨胀聚苯乙烯绝缘(见图#19)。附上钢砖架后(见图像#20),砖砌开始(见图像#21)。
铆钉之间的玻璃纤维
房子一干,我们就开始室内装修工作。保温网安装在外墙框架上,然后将玻璃纤维保温吹入2×10墙腔(见图22)。然后将智能蒸汽缓凝器(MemBrain)钉在绝缘网上方的墙上(见图23)。
在干墙悬挂之前,通过当地建筑部门和地球优势检查了绝缘,Phius +项目税率。经过先进的框架方法和细节,9¼英寸吹玻璃纤维,以及1½英寸的矿棉外部绝缘,外墙的总r值为39。
建筑过程中出现了一个重要的质量控制问题:如何最好地验证9¼“宽墙腔内吹玻璃纤维安装的质量?规格要求安装在一定密度的绝缘;但是,您无法在视觉上确定密度。通过将一个人的手放在网上并推动安装的绝缘层,可以通过简单的“床垫测试”来检查密度,并通过将一个手放在网上,然后推动“感觉”的密度,但这是一个主观评估。

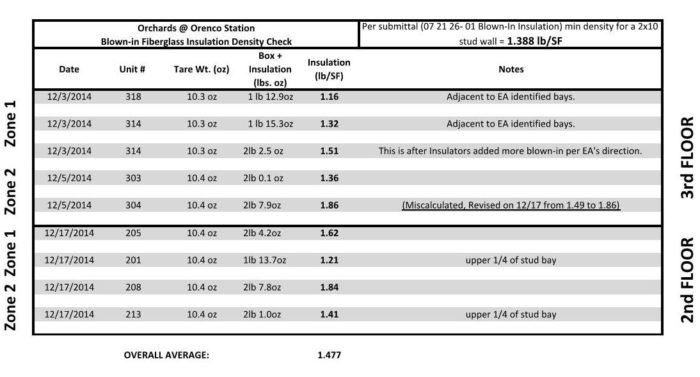

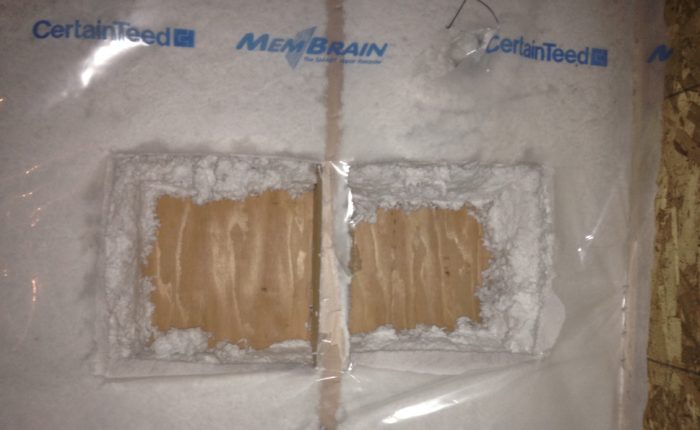

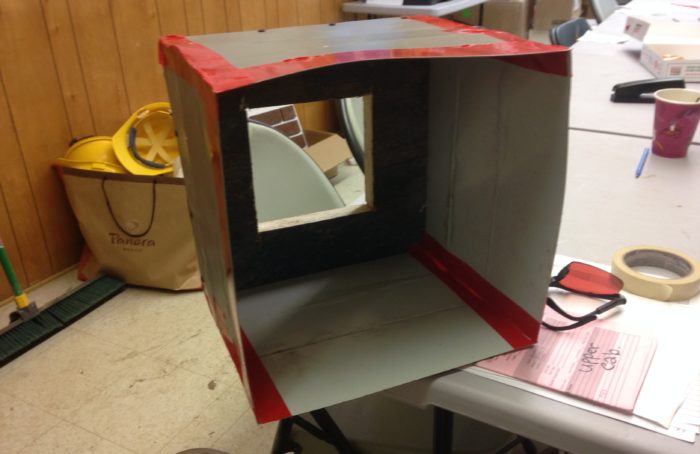

Travis Moore,我们聪明的项目工程师开发出一种原油但有效的测量装置,提供更客观的评估:由钣金和胶带构成的采样箱,允许大量的安装密度的随机检查(见图#24)。盒子被净空和绝缘推动,然后拉出壁腔,从而去除安装绝缘的一立方英尺(参见图像#25)。然后将盒子称为刻度以确定诸如安装的密度(参见图像#26)。开发了一个日志,以在安装过程中记录采样(见图像#27)。通过使用Travis'盒的目视检查和随机采样的组合,我们确定了许多需要额外的绝缘的墙壁区域,并且绝缘体返回更多玻璃纤维。
透气材料有利于干燥
几种设计措施改善了外墙的水分性能和耐用性。
根据被动式住宅标准的要求,为了改善建筑的热工性能,限制墙壁内冷凝的可能性,规定了高水平的气密性(最高0.6 ach50)。
在选择墙壁材料时考虑到透气性。这样做是为了最大限度地提高干燥能力:如果你愿意的话,这是一个“流动”的设计概念。
Roxul绝缘安装在外部,以限制热桥接,但也有助于将木材成帧和护套的温度保持在露点上方,几乎全年。由于其高蒸汽渗透而指定了矿物棉产品而不是XPS或EPS。
室内包装(特卫强商业包装)有一个非常高的蒸汽渗透(28烫发)。
由于其较高的湿杯烫印额定值(10倍倍),选择了胶合板护套而不是OSB。
最后,为壁的内侧指定了膜气相延迟器 - 而不是聚乙烯片或牛皮纸 - 为了便于在墙壁完成后留下任何水分,或者应该少量留在墙壁上。水分进入服务中的墙壁。
一个监测装置将跟踪湿度性能
在建设期间,我们与建设科学咨询公司(BSCI)和Roxul合作,建立一个监测外墙的水分性能的计划。随着内部终结循环开始,BSCI来到了现场并安装了传感器,引脚和其他仪器,以服务监测研究。
相对湿度(RH)传感器和水分含量针被放置在建筑物三层两个相邻公寓朝南的墙壁空腔中。同样的应用也适用于大厅对面的两个公寓朝北的墙壁空腔。传感器也被放置在房屋保温层(WRB)的表面和外墙保温层的相同位置。
传感器和引脚将测量湿度、温度和RH。数据收集的周期为一到两年。分析报告,发现和结论将在未来的日期从罗旭尔提供。
即将到来的博客将在Orenco项目讨论果园的鼓风机门测试。
