蓝鹭Ecohaus:制作ICF基础

这种绝缘混凝土形式的品牌只有一个泡沫面,使组件复杂化

与传统的ICF形式不同,Nudura一个系列形式在外面有一层刚性泡沫。一旦剥离内部形式,基础内部的饰面表面就是混凝土。
图片信用:所有照片:肯特乐园

编者按:肯特·厄尔和他的妻子达西写了一个博客Blue Heron EcoHaus,记录他们的旅程“从城市到乡间态”和加拿大大草原上一个超级房屋的建设。他们以前的GBA博客被称为让建设开始.以下博客最初于2015年6月出版。(在下面的“相关文章”侧栏中提供了一份完整的肯特eacle的GBA博客列表。)

虽然我们试图解决现场工作的问题,但基础工作继续前进。我早些时候写过我们决定使用Nudura一系列绝缘混凝土形式(ICF)。由于多种原因,我们对此产品非常兴奋。

首先,地下室一般无聊的.通过使用这个icf系统,我们可以立即完成混凝土内墙,这将是美观的,有趣的东西,一些独特的,为我们的地下室。不需要任何额外的框架和石膏板。

其次,在能源效率方面,该系统应优于传统的ICF。通过这种系统,您不会将地下室的墙壁从房屋本身绝缘。(标准ICFS和标准浇筑 - 混凝土地下室墙体上有内侧的绝缘,不能从地下室壁的热质量获得任何益处。)由于我们在地下室的墙壁和地板上具有巨大的热质量,因此混凝土可以存储大量的热量(从阳光中收集的热量或通过内液加热系统中的内部添加)辐射到房屋的其余部分 - 基本上运作就像巨大的电池一样。

在需要之前,该表格大约一周。在商店里堆叠了令人难以置信的绝缘。在我们对脓毒系统的压力之后,泰勒和柯蒂斯的压力必须建立地下室形式。他们预算大约四天才能让表情上升,有一天倒入。“ICFS快点,”他们说。

努杜拉形式发展缓慢

但不是这些ICFS。这种地下室是肥胖的巨大疼痛。在一天之后,人们只有七排之一完成。没有简单的方法来附加表格并让它们锁定到位。使用标准ICFS,您可以看到,该块基本上像Legos一样。内侧和外部有很少的凹槽,排列在另一个块上的相应的小插头上。按Snap Snap - 它可以在一起。简单。

组装努杜拉形式并不容易。小的乐高凹槽和塞子只在积木的外面,而不是里面,因为胶合板只是简单地对接在一起,造成了很大的接缝和缝隙。(舌槽胶合板不是有意义吗,努杜拉!?)

令人沮丧的是缺乏进步,泰勒叫做纽杜拉销售代表,他们出局了。令人惊讶的是,他以前从未见过Nudura一个系列。喜欢,永远不能.正如他们都在一起努力解决这个问题的问题,他们最终决定在加拿大安大略省总部致电总部的技术支持团队。

传统的ICF在混凝土芯的每一侧有一层泡沫绝缘层。表格快速快速捕捉。

他们建议制作2×4 L-支架来支持和锚定表格。(呃,那是计划的一部分?)哦,以及胶合板中的差距 - 在倾泻时,混凝土将完全爆发?好吧,只需使用掖磁带,他们说。胶带!??(我认为它比使用管道磁带更加优雅。)Jeez Louise。

不幸的是,在建造一堆2×4 L-Trackets并将它们螺栓连接到表格上,木匠意识到这根本不会工作。这些括号无所作为。如果有的话,他们通过进一步向内拉动形式更糟糕的是,甚至造成更大的墙壁翘曲。谢谢你的“技术支持”!

(你认为他们以前从未卖过这个产品。我们后来发现他们从未在住宅应用程序中实际使用这些形式。)

在以下四天内,泰勒和柯蒂斯勉强将表格放在一起,并将其堆积更高,更高,最终达到顶部,10'6“。它们在垂直和水平的ICF中放入ICF中的绝对吨(也许2吨)钢筋,以加强高墙,并为梁,托梁和双壁提供将坐在基础上的结构支撑。

看到表格上升非常令人兴奋,但只是不要看起来不太紧密或沿着墙线的线条......

因为那不是直的。

缓慢但稳步进步:4天花了两个木匠来设置表格,另外三天伸直墙壁,并在浇注混凝土之前进行最终调整。

我得承认,我真的很担心。我在想,他们到底要怎么把这些墙弄直?

泰勒和柯蒂斯也破坏了他们计划的时间线,仍然要努力把墙弄直。四天之后,这些墙甚至都没有堆叠起来,更不用说笔直地准备混凝土了。在接下来的三天里,他们所做的就是把墙壁拉直和调整,用大的支撑和带子使它们水平、直、平。当泰勒最终告诉我他们将在第二天浇筑混凝土时,我不得不跑过去确认一下。

赞美主!(这个整个过程让我变得非常宗教,似乎。)

第二天,Pumper卡车到达,将混凝土的臀部泵送到基底壁。现在是对未经测试的纽杜拉一堵墙和Mackymer技能的真正测试。

那天上班的时候我很紧张,只是在等泰勒的电话,他告诉我发生了灾难性的事故,当时混凝土的压力导致墙体破裂,导致墙体破裂,混凝土填满了我们的地下室。

但那个电话没有来。松了一口气,我们在一天结束时开车回家。墙壁仍然站立,它们充满了混凝土的边缘!

第二天,我们把胶合板拉下来,看看下面有什么神奇的东西。

P.S. Nudura已经提供了覆盖至少一些额外的时间的研究和开发的Nudura一个系列的构建团队。

混凝土墙显示

放置混凝土后的一天,我们准备拔掉胶合板形式,看看下面的东西。离开胶合板超过一天将导致胶合板太牢固地粘附在混凝土上,使床单非常难以去除。我们有点紧张。我们已经挂钩了这些墙壁如何结果如何 - 毕竟,他们完成的内部墙壁 - 所以我真的希望他们看起来不会像废话。

首先,我们必须拆除建筑工人花了四天时间安装、调整、找平和拉直的所有外部支撑。

付出就有收获:室内的胶合板模板被拆除,露出了完全笔直和方形的混凝土墙。

他们做得很好。墙壁是笔直的正方形。

我们开始拧开胶合板形式, - Cha-ching!

他们看起来帅呆了!

当我们删除了表格时,我不得不笑,因为前一周的建筑商一直在诅咒露珠一个系统,说(因为他们看到了完成的外观),他们将“再次使用它。”我猜,从时刻,看起来弥补了一个不好的个性。

我们花了大约两个小时删除所有表格。当我们朝着地板的基地时,我们越过了手指,希望它一切都在没有任何“蜂窝织”的情况下,没有任何“蜂窝”需要被削减。它令人印象深刻,从上到下看起来很棒。

12评论

  1. 查理•沙利文||#1

    蓝色的每股收益
    当我第一次看到缩略图的照片时,我以为所有的蓝色都是道琼斯XPS,但我很宽容,以了解它真正的EPS(对XPS的环境影响大得多,在美国目前的产品)。

    我喜欢片面ICF的概念,很高兴看到它运作良好。它确实可以更好地使用热质量,而不是在两侧之间平均分裂绝缘。但是,“标准ICF和标准浇筑 - 混凝土基底墙[该]内外的绝缘是不太真实的......不能从地下室墙的热质量获得任何益处。”他们得到了更少的好处,但它不是零。使用热质量的含量有多少得多。

  2. Jonathan Lawrence CZ 4A新泽西州||#2

    查理 - 我有同样的
    查理-我也有同样的担心。

    肯特 - 祝贺保留。外面有多少eps,你计算了你的r值是什么?此外,页脚下是否有热突破,您在板块下面计划了什么?

  3. Ethan;气候区5A;〜6000HDD||# 3

    蚂蚁?
    我现在痴迷于蚂蚁吃掉埋藏的泡沫。这是一个问题,因为这个想法被解决了吗?现在我们对蚂蚁有了更多的了解,泡沫会不会像现在这样被安装?

  4. 杰伊斯||#4

    比双方的泡沫更有效吗?
    我没有遵循推理,所谓的裸露混凝土墙内部将在两侧的泡沫呈现出ICF。混凝土将在底部的地面上进行热量吗?双泡沫相形的混凝土至少会略微减慢这种热传导。不?

  5. 彼得L.||# 5

    传统的ICF表现更好
    传统的ICF将比在这里展示的内部混凝土裸露版本表现得更好。努杜拉的形式有2 5/8“外部EPS泡沫,这就是它。这相当于R-11,而传统的ICF形式有2 5/8”外部EPS和2 5/8”内部EPS泡沫。等于R-21。所以R-11是R-11, R-21是R-21。这就是事实和现实。地下室是R-11如果他使用的是传统的ICF表格,那么R-Value要比R-21低。

    此外,正如这里明确指出的,Nudura One表单很少被使用,因为它们的应用基本上99%是商业用途,即使在商业用途中也非常有限。他们把它用于电梯井和类似的商业项目。正如文章中提到的,即使是Nudura也卖不了那么多,如果他们卖了,99%都是商业的。

    传统的ICF将在这里表现得更好。它将更容易安装,劳动力成本较少,它会更好地绝缘(基本上是R-Value @ R-21),允许由于附件条带进行更容易的干墙整理,为电气和管道和成本提供了追逐会少得多。

  6. GBA编辑器
    马丁·霍洛拉||#6

    回应彼得l
    彼得,
    我同意你的分析。我想知道肯特耳尔是否有计划在这些地下室壁上安装任何额外的外部刚性泡沫,因为墙壁具有低的R值。

    [P.S.事实证明我错了。这些基础墙的R值高于我的想法。在下面的评论#8中,看肯特·厄尔的澄清。]

    根据2012年IRC,与连续的刚性泡沫绝缘的基底壁必须具有气候区5,6,7和8中的最低连续绝缘的R-15。

  7. 彼得L.||#7

    马丁·霍洛拉
    马丁,

    我相信房主在气候6区,也可能是7区。所以我不知道他是怎么侥幸逃脱的就靠着R-11地下室的墙?最后,他们决定用框架把地下室的墙壁围起来,安装更多的绝缘材料,然后再安装石膏板,我一点也不惊讶。所有这些都增加了更多的费用,但传统的ICF会更容易,提前做得更好。

    就像我提到的那样,Nudura和他们的代表所有国家都是一种形式,用于商业用途,不需要暴露的混凝土,不需要额外的绝缘。我已经看到它们用于电梯轴,因为轴的内部可以是原料混凝土,并且不需要绝缘,而外部EPS刚性泡沫提供导管追踪,则可以容易地附着在其上。

    使用原始暴露的混凝土,您无法在没有框架的情况下突出墙壁的电气或管道。您也没有易于完成的表面来使用。

  8. 肯特乐园||#8

    照片和板块

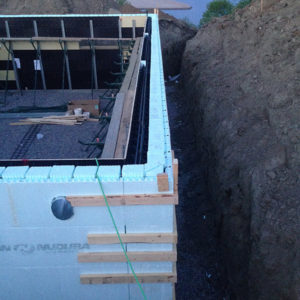

    这里有一些照片,显示8“EPS稍好。

    乔纳森:

    我们在页脚下安装了一个空隙形式,作为热休息。平板下的绝缘是7.5英寸的EPS,即关于R29。

  9. 肯特乐园||#9

    低于级R值为30.8
    彼得和马丁:

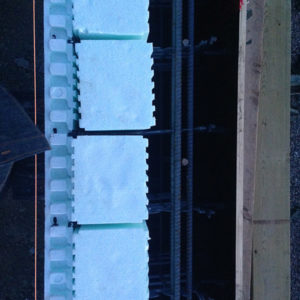

    Nudura One系列提供了各种级别的厚度EPS。我们的最大可用时间为8“ - 这是低级墙壁的r-value为30.8。帖子的最后两张图片仅显示一层外泡沫(我认为是彼得正在提及的东西到)胶合板的架子系统附着于。然而,如果您仔细观察第一个照片,则存在大约6“厚的EPS内部层次,这是如此仔细观察(其他照片尚未显示此图片我可以看到混乱和关注的位置!)。

    墙的厚度均为16”以下等级(8”混凝土和8”EPS)和16”以上等级(R56,高密度填充纤维素,如我们在GBA之前的帖子中提到的)。

    ethan:

    我之前没有考虑过蚂蚁!然而,泡沫之后完全包裹着“蓝色皮肤”水分障碍......这将采取一些严重的灵通性蚂蚁来通过它来实现。

  10. GBA编辑器
    马丁·霍洛拉||#10

    回应肯特乐乐
    肯特,
    非常感谢您的澄清评论和更多照片。我很高兴听到8英寸厚的刚性泡沫。

  11. 鲍勃欧文||#11

    什么是空隙形式?
    什么是空隙形式?

  12. 比尔迪斯泽||#12

    空白的形态
    空隙形式是载体盒子,当您有膨胀的土壤时放置在混凝土下。他们最终腐烂,将混凝土悬挂在污垢上方,使得膨胀土不能在潮湿时破裂东西(或干燥)。肯特的房子坐落在〜24微桩,所以他并没有真正有基位,就像他坐在桩上的结构混凝土梁一样,占地面积在桩之间的差距,保持上面的墙壁。使用Google“Void Forms”搜索!肯特的地板据我所知,他们可以移动,所以他们可以移动,但如果他们这样做,基础不会破解。您还可以查看他的博客 - 更多图片。

    我担心的是,泡沫块之间的〜1“间隙。混凝土是否进入那里制作热桥?
