图片信用：所有图片：Elden Lindamood 我设计的原始基础。下一个图像（图像＃3）显示了我们修订的基础详细信息。 这是我与我的建筑商一起制定的修订基础详细信息，以提高构造性，并降低成本，同时保持我的表现和审美目标。 蓝色片材是蒸汽屏障和土壤气体屏障。它安装在前4英寸的EPS泡沫上，并在加厚的平板边缘下连续。建造者使用橡胶闪光靴在管道渗透方面创造一个良好的密封。 延伸墙体护套的剥离闪烁是在基础泡沫的顶部连续的，并在剥离和粘膜上覆盖，该剥离膜免受昆虫和啮齿动物的剥离膜。灰色金属闪光灯主要是贴在适当位置并通过回填夹住的终点材料。 镀锌金属连续滴落边缘将被钉在nailbase OSB的面部。这将在随后的密封胶自由主义床设置连接滴水檐闪烁的基础闪烁。可膨胀泡沫带将被放置在接头处的回帮助填充由叹灰色金属闪烁产生的间隙。注意，OSB和EPS之间的间隙被机加工到EPS，从而面板可以接受在关节处的花键。 在外部角落的斜线钉子面板。间隙将填充罐装喷雾泡沫。 我有桁架制造商将水平成员添加到每个桁架中，以创造一个上方的绝缘水平。现在，如果我必须在阁楼工作，我不必趟过24英寸的纤维素。 是安装在天花板上的空气聚屏障之前的内部分区被成帧，以便它的空气屏障是在内壁连续。注意，多晶硅被推掉并密封到下顶板，而不是上面的一个如通常进行。 与我们如何使用下板的延续的内部天花板空气屏障飞机到外部空气屏障的延续，如何在我认为典型结构中，如何在我认为典型的结构中绕过双顶板如何绕过双顶板。（在拉链护套处）。
更多的客人博客
这是Architect Elden Lindamood的博客系列的第二部分，关于自己家的设计和建造。第一部分被称为低能耗住宅明尼苏达州北部。
方面继续取得进展的新房子，几件事情都拿出了沿途的基础绝缘细节和窗户安装权证细微的变化。令人耳目一新的工作与谁问的问题和作品跟我来改变事物的建设者和似乎更实用，可建到他，而不会失去我的表现或美学意图替代的解决办法。太多的时候我都不管出价集合，否则指定赶到项目现场找到一个建设者谁只是“他总是用同样的方式做到了。”
我想分享一些我的建设者和我从最初的设计改动的细节。我也将分享在情况下，读者可考虑墙施工方法nailbase隔热板的几个经验。
基部是否应该被压碎的石头或沙子？
其中第一个谈话我与我的建设者，史蒂夫·约翰逊，这导致了一个备用的细节涉及周边的防冻浅基础绝缘（见下面的图片＃2，＃3，）。原来及修订后的细节似乎乍一看很相似，但也有一些这都仔细考虑了施工性和性能差异。
就在门外，挖掘机鼓励我为底座使用沙子而不是我指定的碎石。我的原始意图是利用碎石的毛细管作用在带有高水位的地方的毛细管行动倾向，以帮助确保板坯，板坯隔热和水平翼绝缘将保持干燥。然而，在与建造者和挖掘机一起谈话时，我同意，自从我的网站在任何方向上持平数百英尺，因为没有办法将漏油瓦片运行到白昼（这将更便宜在这种情况下，更容易工作）是一个可接受的解决方案。
它是否在水上台下方的完整地下室，我不会改变。史蒂夫还建议他可以连续地运行亚板蒸汽屏障/土壤气体屏障，下方和加厚的平板边缘的形式，有助于保护其免受毛细管水分（见下文图像＃4）。我同意这是一个良好的计划，我们正在路上。
基金会保温变化
如附图示出的，我从XPS切换到IX型EPS上述下板绝缘。这主要是成本和可用性的问题，有一个非常小的能量损失（和轻微的全球变暖潜能改善）。构建器安装在EPS中两个4英寸层，其中放置在两个层之间的蒸汽屏障。
然后，我们讨论了我详细示出绝缘的从基脚的下面的单个连续片材，延伸出以形成所述水平翼绝缘。我还以为我被详细很有帮助所以史蒂夫就不必削减任何更多的泡沫不是必需的，但由于他是怎么想成立自己的基金会木材的形式，这将是困难的。我还在犹豫放手的那一个去，因为我担心在较低的外板边缘的合资或间隙。然而，史蒂夫想安装的垂直外墙泡沫后倾，因此，垂直绝缘可能然后去前翼绝缘上，建立一个联合重叠，我很高兴的。
这个细节也让史蒂夫斜坡外翼绝缘远离房子，而不需要额外的锥形绝缘，我设想将在它的上面。此外，史蒂夫问，如果是代码所需的2'0“层面，我最初从混凝土板的上指出增厚的边缘的底部。我看着它，并确定2'0“维度被要求的底部泡沫，的不是底部混凝土。这使得史蒂夫对他的形式和垂直切保温至24英寸，而不是27英寸。
所有这些讨论都会导致一个良好的基础细节，适应建设者的首选过程，达到了我的绩效目标，并节省了一些时间和金钱。这就是我希望所有项目都能去的方式 - 但我挖掘。
昆虫担忧
其中一件关于霜冻保护浅基础已总是让我感到不安的事情是昆虫侵入泡沫的可能性。明尼苏达州北部是不是白蚁区，但它会在100年后？
我徒劳地为信息搜查有多深土白蚁和木蚁会打洞。无论如何，我想保护我的泡沫，同时也阻止了基础绝缘入墙体保温任何可能的路径。
我最初用不锈钢筛丝布探索了所有的翼绝缘和基础泡沫的垂直面，但这是非常昂贵的，特别是对于我不确定的东西是必要的。我最终掩饰了用冰和防水罩覆盖翼绝缘的顶部，并延伸到基础的脸部。稍后将用更多的剥离闪烁闪烁，以将拉链环绕到基础的面部。
这为来自外部的穴居昆虫（和varmint）产生了一个良好的障碍，并用剥离和粘合闪烁突破基础绝缘层和外墙泡沫之间的潜在路径。我也找不到有关蚂蚁或白蚁是否会咀嚼冰和水盾的信息，但我认为他们不会。随后的金属闪光层将进一步降低这种风险。
冰霜起伏推动闪烁
史蒂夫放置了闪烁的剥离顶部闪烁的布料闪烁，以保护和完成基础（见下面的图像＃5）。然后录音，我们已经为钉子面板做好了准备 - 有一个小挂钩。
因为，我们正在建设的冬天，在明尼苏达州北部尽管天气一直温和仁慈到目前为止，冬季施工带来了它的第一个并发症。我们有下雨的显著量之前，我对回填的金属基座闪烁沟槽。我回填土壤是许多地方的沙滩，而在其他泥泞的表土。土壤饱和。
几个星期后做了，并且史蒂夫正准备把第一个nailbase面板上，他指出，潮湿的泥土已经抓住了金属闪烁，因为它僵住了，长叹起来约1/4英寸。这意味着，nailbase面板底部和基础绝缘的顶部之间的联合不会紧张，因为我希望。
Since there wasn’t much that could be done, shy of waiting until next May, we decided to place a strip of expanding foam tape at the rear of the joint, and a liberal bead of sealant at the front of the joint (see Image #6). This should serve to keep insects and vermin out of the joint.
随着事态的定居，以确保它不会打开了，我肯定会看，在未来几年的联合。如果是的话，我会填塞它。史蒂夫倾向于认为它永远不会成为一个问题。
密封指甲头
随着基础完成，上面级墙壁框架和拉链系统OSB护套。关节用胶带 - 绕带护套将是我的空气屏障 - 和护套也被录音回镜框窗开口。由于这仅仅是为了空气控制，和Windows将是“outies”在nailbase面板的脸，也没必要开口的邮编护套被一闪而过，而只是密封。
尽管Huber说，您不需要磁带或密封面板领域的钉子孔，但我的合作伙伴凯瑟琳和我花了几个小时在每个指甲孔上录制了拉链的小方块。它可能没有任何差异，但是因为我要去一个易嘲讽的信封，我认为这是最小的努力（见页面顶部的图像＃1）。
钉子板杯
以前的项目为我们的高级墙上使用钉子面板教授了一些事情。
第一个问题是，nailbase板被捧着。仅在一侧有一个OSB皮肤使得它们不太稳定比SIP，所以他们似乎都杯具OSB皮肤约1/4英寸向外移动到1/2英寸的中心。
这并不是有问题，而且它确实使附件螺钉得到了很好的购买来批判，以便将面板的中心拉到墙壁上。面板制造商，极端面板，通常提供8/2英寸的自攻螺钉，带有8英寸钉子板。这些螺钉足够长（通常）以抓住结构护套以外。
请注意，制造商只需要您拧入护套，这就是为什么8/2英寸螺钉是他们通常提供的。由于拔罐问题，我们订购了9个1/2英寸的木屑螺钉，希望能够在护套中获得更好的叮咬并将面板拉紧。（我应该提及钉子制造商在订购非标螺钉时非常有用，并且很高兴与之合作）。
即使有这些更具侵略性的螺丝，史蒂夫说他认为最好击中螺柱，这样他就不仅仅是剥离试图拉出面板中心的洞。他补充说，如果他要再做一次，那么一个10英寸的螺丝可能是首选。
圆锥形皮肤小于钉子绝缘
我们还规定了钉子面板有OSB皮肤测量47 3/4英寸x 95 3/4英寸和EPS面板测量48英寸x 96英寸。这是关于建设者的建议;根据以前的工作经验，他认为它可以有助于让面板之间的关节真正紧张。
事实证明，虽然制造商在提供我们所要求的面板时非常符合，但OSB皮肤并不完全粘在泡沫面板上。因此，史蒂夫了解到，为了确保准确性，他需要测量他的切断泡沫，而不是从OSB边缘测量。
由于这是冬季施工，因此您要在每个面板之间施加的面板粘合剂是寒冷的并且有点僵硬。这意味着面板关节似乎似乎与我一样紧张，因为如果密封胶更容易被压碎。再次，除了等到5月之前，我们还可以做些什么，所以我们会做。
幸运的是，由于面板螺杆对齐与螺柱，面板接头通常不会落在腔壁中的螺柱上，并且在面板接头处的热桥接的电位有些最小化。然而，它确实让我重新考虑多层泡沫的泡沫的优点，而具有交错的接缝。
史蒂夫还评论说，他真的很喜欢带有螺钉的大型垫圈，并且在平面上安装面板比它直接在厚泡沫上安装毛茸茸的条带更容易。
该nailbase角落走到一起的斜削接头
史蒂夫选择钉在钉子板的外角。他缩短了它们，以便他可以用罐装喷雾泡沫填补空白。
制造商建议将一个额外的OSB粘在一起的屁股关节，但史蒂夫更好地喜欢斜切的联合想法。他用43度的切割做了第二个角，所以间隙朝外边缘越宽，允许更容易地填充罐装泡沫（见下面的图像＃7）。他正在使用带有电锯类型附件的轨道锯，使他能够在厚重的材料中制作他的麻t。
除了用电锯切割eps的确切杂乱，切割是直的，切割方法似乎很好。他的非斜切削减用Festool轨道锯执行，每侧切割3英寸，然后用手锯完成切割的不可达中心。使用多层较薄的泡沫将使切割更容易，因为您可以使用桌子锯或圆锯，但我认为用钉子面板丢失的时间以安装的速度组成。当工作结束时，我会要求史蒂夫分享进一步的进一步印象。
另请注意，我选择将桁架延伸到钉子面板上，而不是将钉子面板运行到屋顶甲板（请参阅页面顶部的图像＃1）。我这样做是因为当时似乎比在桁架尾部周围的钉子面板伸展或将它们持续到拱门下方的时候更容易。而且，钉子板是昂贵的，因此减少面板覆盖的面积并用阁楼纤维素填充该区域似乎更加谨慎。你真的可以做到这一点，但这就是我选择的方向。
规划阁楼走秀
我有桁架制造商在桁架底部的28英寸上向每个阁楼桁架添加一个额外的单个水平构件。这允许史蒂夫使用从混凝土形式使用胶合板销售的胶合板。TEDWANK运行阁楼的长度（见下图＃8）。这增加了几百美元的桁架包的成本，但如果我必须在阁楼做任何工作，我想我会很高兴我不必趟过24英寸的纤维素。
史蒂夫建议天花板空气屏障的一些良好的安装细节。在内部隔板框架之前，他在聚乙烯上安装了聚乙烯，因此膜在隔板的顶板上连续。他指示管道和电气交易，他希望在该膜中尽可能少的孔。
他还将天花板空气屏障密封到外墙上的两个顶板的下部（见图＃9）。这使得空气屏障通过该板连续到外部拉链护套。（安装护套时，拉链护套也被密封到该板上。）
当贯穿在板由，在贯穿可以更容易地从贯通的内部侧密封，消除了板，这是我所看到的之间的空气渗入的可能性时，在其他作业传导鼓风机门试验（见影像＃10）。
在我的下一个博客中，我希望分享窗口安装的一些照片，并谈谈我们对这些细节所做的更改。与此同时，史蒂夫正试图让信封在明尼苏达冬天变得真正苛刻。
埃尔登Lindamood是瓦格纳祖安建筑在明尼苏达州德卢斯的建筑师。
16评论
规格预测
埃尔登，
像它看起来应该是个不错的地方。
我没有阅读你的文章的每一个词，可能错过了一些东西，但你能回答：
- 什么是你的模拟/预测机械加热冬季负荷，你将不得不帮助满足负载是什么系统？
- 什么制热量你期望需要在设计温度是多少？
- 从被动太阳能玻璃窗的季节性热量负荷的太阳能分数是什么？您的能量仿真软件是否会让您投影，并将其显示净太阳能从月份显示净太阳能增益。
-
规格投影 - 回复
里克，
预计的机械负载是使用Remrarate软件进行建模的。他们是：
暖气设计荷载：12.7kBtu /小时
冷却设计载重：7.3 KBTU / HR
暖气年负荷：17.2百万英热单位/年
冷却年负荷：5.7百万英热单位/年
加热/冷却是由富士通12KBtu涵道迷你分裂（12kBtu冷却，16kBtu加热），与电辐射海湾3500瓦特（每个单元单独地恒温控制），以及木材burining炉子备份。
我工作的太阳能增益贡献计算。一个快速的练习，我与REM做的是改变南窗以全阴影全年看差异。在这样做时，加热设计荷载保持不变（因为它应该），以及冷却设计荷载下降1.4 KBTU /小时（我知道我正在为一年中的部分有点不必要的增益）。年度热负荷增加的2.7百万英热单位/年，及年度冷负荷下降了2.4百万英热单位/年，这表明300000英国热量单位为年仅有适度净增益（就像4加仑丙烷或东西）。
所说的，REM并不像PHPP那样对，我们计划在PHPP中查看它以验证REM数字并获得更好的月份的图片。此外，REM没有（不能）占打开窗户等占用行为，所以这可能是傻瓜的锻炼。我将在未来几年内监控它。
伍德斯托斯在一个紧的房子里
Elden - 你是如何容纳木炉的？与外部空气有直接燃烧吗？砌体烟囱或不锈钢？感谢您分享您的努力。
埃尔登
一种包括某处储存木炉的木材的设计。这是什么疯狂的？
火炉在紧张的房子 - 响应
凯文，
暖意将有一个不锈钢烟囱。它不会有外界空气直接通过管道输送到单位。这将需要在我和凯瑟琳的部分的一些意识，它是如何运作的，但我们讨论它，并愿意作出这样的承诺。
我将安装具有风扇和带恒温传感器1千瓦加热元件（可以设置在要的元件来对进来的空气温度）的电工业MUA单元。将与由所述范围内的墙壁开关进行控制。我选择了墙壁开关控制，而不是在抽油烟机具体地说，所以我可以在MUA单元上转动，如果木材炉需要它，在不打开该抽油烟机这将是适得其反的电流传感器。我希望，也许使用MUA单位炉启动过程中加压的房子，但我的希望是，这将是罚款，一旦炉子是热的，而不在MUA单元。
我们还讨论了我们就可以破解一个窗口，如果暖意点亮，我们希望高的抽油烟机。我不指望经常发生。这是一个有点实验的，而我可能会稍后尝试计划-B，但只有时间才能告诉我们。我们刚刚测试的房子昨天，得到了0.23 ACH50，预石膏板，也没有抽油烟机和通风口安装MUA，我们确定阁楼舱口一个“大”泄漏，所以它会是一个非常紧张的房子。当然，我会在适当的时候炉子分享我epxeriences。
我有一个柴炉加热也相当紧车间。当我赶紧关上门，我知道我得到爆燃的粉扑吸的出来。我们会看到，如果同样的事情发生在家里。
回应Malcolm.
谢谢你注意到Malcolm。那打了我。
更多关于太阳能贡献的更多信息
在我以上的评论中，我建模了南方玻璃窗的太阳能贡献和偏移，即在该玻璃上的额外冷却负荷“惩罚”，所有这些都在BTU中测量。在思考中，在我的驱动器上来回到办公室，我决定看起来可能是一个略微倾斜的方式来看它。如果房子用丙烷加热，那么我就不会有丙烷空调，所以我不应该用不需要的增益来抵消......或者我应该吗？
该模型表明，供暖负荷由南窗偏移量为2.7百万英热单位/年。如果我的主要燃料来源是丙烷（它是没有），将由每年约30加仑丙烷（2.7MMBtu除以（91000个BTU /丙烷X 0.95调整加仑锅炉效率研究）减少我每年消耗。该每年总消耗量与丙烷年将是使用相同的公式199加仑。因此，在光，太阳能增益偏移加热负载约15％。这听起来有点更显著。
任何想法什么的相关信息是在考虑到太阳能增益？或者什么想法太阳能的贡献应该是，如果它是“理想”？
太阳能分数
埃尔登，
谢谢到目前为止的规格。我喜欢看一下房子的所有规格，但许多GBA文章近年来没有给他们。他们过去常常向他们展示，我希望他们会回到它。
如果您可以获得软件以计算您的太阳能分数（贡献）规格并发布它，那将是很好的。
永保温保湿负荷
尼斯项目和博客埃尔登。我想分享的埋在沙25岁的XPS意外的测试结果。建于1990年，我家的防冻浅基础具有由XPS机翼隔热层倾斜48" 一3" 宽片在周边约12" 的成绩。去年夏天，我们挖掘的区域沿16英尺墙来准备的新石庭院，泡沫不得不出来以获得足够深的压实碎石砂岩基础的新的XPS泡沫保温整个天井下夹着层的计划层。在这方面原来的泡沫组成的两个品牌，蓝，黄色，所有的旧泡沫，我们取出用水饱和到的是过重的大块拿起点。原来填充，下面和泡沫之上，是其被选作类似的情况的原因坑跑沙。我不知道，如果水来自上面，下面或两个，但我怀疑这两个。我的填沙是戏剧性的排水基岩上有问题的方面，这将是很难找到这种气候干燥机的网站。我规划另一个类似天井在不久的未来和希望房子的另一侧包了一些泡沫，希望寻找项目的方式在其上运行一些测试。它一直在做其预定的工作，但我想知道，如果我们要在饱和的泡沫在这类设计的可预见的性能下降因素。
回应迈克尔·勒博
迈克尔，
感谢您分享非常有趣（以及对我，意外）的发现。
回应迈克尔
感谢麦克。
你的翅膀绝缘的发现无疑是奇特。是上面和下面干的沙子？
也许我会检查我的在几年了。
如果你出去48" ，那么你突破这可能是24" 码出来的，所以也许湿泡沫的表现并没有此事出于这个原因。
昆虫怎么样？蚂蚁或啮齿动物的任何证据？
回应埃尔登
是的，我有点快乐，我没有遵循代码最低标准......
起初我还以为是什么我发现了奇特的，但后来意识到我们做了很多基于假设说什么，写，很少回去检查这样的事情十年later.The沙子上面是下一个屋檐和土壤和草皮在沙滩上的顶级全栈好像很湿润。沙子底下也是湿的，但考虑到其泡沫的毛细传输详细性能底部盖上的水滴也似乎预见，一旦我看着整个系统，并认为泡沫堵塞最向上的干燥这可能是正常的。
在那个特定的领域，我发现没有昆虫损坏，但在其他地方，我发现了花栗鼠隧道直接向下朝向，并期望它们通过易于移动的砂层向上移动，并且可以轻松地通过泡沫挖洞。
“我们确定了阁楼舱口作为一个‘大’漏......”

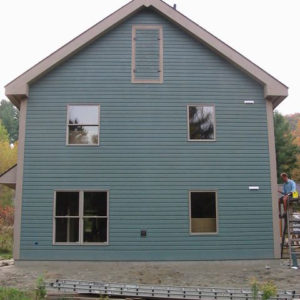

我一直在考虑这一段时间，并且我想知道为什么我们不仅仅安装山墙最终门来访问绝缘屋顶平面上方的阁楼（在这里推测冷屋顶建筑）。就像在这个非常好的详细的房子里，我想“为什么我们需要直接从内部到阁楼？”我一直在梯子做各种事情，我不经常进入阁楼。此外，我已经见过很多尝试，但是从框架和倾向使用折叠梯子和那个整个愚蠢的机制，为什么不关闭天花板，因为乔S.的BSC会告诉我们......“绘制空中障碍，不要抬起铅笔......”推出顶板空气密封细节，但我认为我们在我们的直接负荷路径高效框架中不需要双层顶板？伟大的工作，谢谢分享！
托马斯
我已经做了多年，通常伪装成一个大山墙通风口。除了气封的优势，它也允许引进长期材料，以便将来整修和建设过程中保持保温惹出来的房子。
回应托马斯·克兰德斯
托马斯，
在GBA之前你的建议已多次讨论过。
例如，请参阅此页面中的注释＃10：
//m.etiketa4.com/blogs/dept/musings/thermal-barriers-and-ignition-barriers-spray-foam.
或者看到此页面上的评论＃1：
//m.etiketa4.com/community/forum/green-building-techniques/23965/attic-access-what-best-way-maintain-airtight-seal
。
阁楼访问
感谢托马斯和马尔科姆。
我实际上是短暂地被认为是一个山墙最终的门门，但没有跟进它。对于它的价值来说，建筑代码并没有说你能做到这一点，但这并没有说你不能这样做。第R807节规定了访问“应位于走廊或其他易于访问的位置”。如果您想弄清楚防水门门，则可以进行山墙最终访问的争论。
As for the single top plate issue, I went with structural studs at 16" o.c. primarily (believe it or not) because I knew we'd be dense-packing the wall cavities with cellulose, and anybody who has ever sheetrocked over dense packed cellulose filled walls will probably agree that 24" framing centers would make it hard to pull the sheetrock tight without punching your screws through it. I could have called for 5/8" rock on 24" centers to overcome that, but I've learned that 5/8" rock is really heavy compared to 1/2" "lightweight" sheetrock. So, in the end, with wall studs at 16" centers, and roof trusses on 24" centers, the double top plate was required since 1/3 of the trusses wouldn't be directly over a stud.
除了旁边，由于我的大部分绝缘是在外部连续的，因此“高级框架”的热优势不是如我刚刚有腔绝缘的那样发音。额外的螺柱和板材的成本，也可以是可计算的，并不是那么多。
