Pete的产品拼图:Versadry

简单的折叠金属解决了一个常见的水分问题

镀锌钢型材的用途还不清楚。它是什么?它应该安装在哪里?
图片信用:所有照片:Doug Aitken,Versadry
查看画廊 5图片
镀锌钢型材的用途还不清楚。它是什么?它应该安装在哪里?
图片信用:所有照片:Doug Aitken,Versadry
镀锌钢型材水平安装-通常在混凝土地板上。 这张照片显示了拧到钢螺柱底部的Versadry的长度。 Versadry配置文件有一个5/8英寸宽的壁架。壁架设计用于支撑5/8英寸干墙 - 在商业工作中安装的干墙常用厚度。 许多机构和商业建筑担心地板抛光机的冲击会造成踢脚板不平整。

我第一次“学习”在Mairtinggreen的一位同事 - 我们的材料和产品专家,Brent Ehrlich - 发给我右侧的照片。我在现在的同一条船上:“好的,谢谢你的照片,布伦特,但这对Versadry Bent-Metal Thingamajig是什么?”

他回答说,“哦,是的,这是另一个会有所帮助的照片。”这次他寄给我作为图像#2再现的照片,如下所示。

布伦特显然与我搞乱了我,沿着我的妻子说,“好的,建立科学家,”对于我所做的另一个建筑科学错误,我已经制造或未能发挥得足够好(或者如此过度浮动,以至于她以前失去了兴趣我做了yapped)。

然后德伦特给了另一个提示:“在混凝土地板上显示Versadry没有意外。”啊,好的,它是某种墙壁轨道系统 - 也许是一个布线赛道?

布伦特开始有点不耐烦了:“拜托,皮特,这是在解a水分问题。”就像“Aha”为我来的那样,他把两张照片寄到了下面的图像#3和#4。

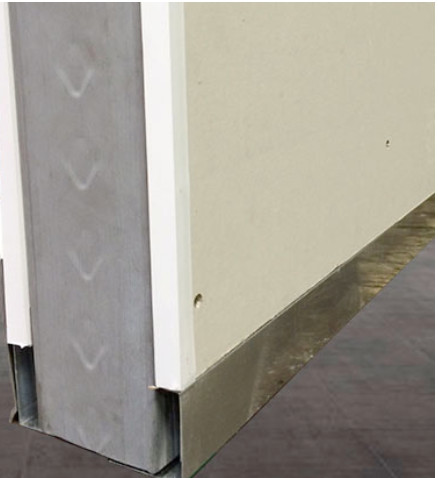

它安装在墙壁的底部

Versadry.是一个26号规格的G40镀锌钢轨道系统,设计用于将石膏墙板(GWB)提升离地面2英寸,在施工期间保护干墙,然后如果——或者更有可能的是,当泄漏或泄漏湿了混凝土地板时。顶部“搁板”宽5/8英寸,用于在墙壁两侧安装X型防火GWB。VersaDry还采用了双层墙来完成1小时和2小时防火墙组件(见下图2)。

Douglas Aitken描述了他如何提出他的Versady发明:“我长大了;它让我成为一个非常好的项目经理,因为我在巨大的项目中追踪了甚至便士 - 就像500万美元,1.8亿美元的平方英尺林肯金融现场项目或者8.5亿美元,50万平方英尺的房子宾夕法尼亚大学医院的佩尔曼高级医学中心

在这些项目中,我们要支付高达100万美元的垃圾处理费用。在Perleman项目中,已经施工7个月了,我们有一个高泄漏,导致2条300英尺的走廊积水1英寸,导致75万美元的GWB修复吸收了这些水。”

因此,Doug开始看看加上混凝土地板的GWB的方法。他选择了2英寸的支出高度,因为Perleman项目的保险公司告诉他,在多层项目中(出于某种原因),他们通常在受影响的地板上最终没有超过1英寸的洪水。

Doug的第一种方法是单件U形底部轨道,但它是有效堆叠和包装的熊。所以一天晚上,Doug在一半的轨道上玩耍 - 消除任何底部轨道 - 只是为了使其更容易堆叠并打包轨道。当他的妻子走过她说,“嘿,道格,分裂轨道意味着你可以在任何宽度的宽度上使用它,不是吗?”

事实证明,将Versadry分成两个独立的轨道,也终于解决了多年的努力,以通过射击和声音评级测试。Doug在这个看似非常简单,优雅的解决方案上持有该专利,这些解决方案多年来彻底炼油。

对常见问题的环保解决方案

它是“绿色的”吗?这是最重要的,原因如下:

  • 材料的效率:
    • 它消除了轻钢框架隔墙的底部轨道。
    • 对于防火组件,versdry消除了标准GWB/钢螺柱分区所需的防火填缝珠。
  • 减少浪费:这意味着用8英尺高的落地式天花板来切割垃圾(在底部增加2英寸的高度意味着你不需要使用9或10英尺长的GWB板来让下拉式天花板轨道在GWB上运行)。
  • 耐用性:由于面对Versadry Track完全支持基板,它会在受影响时保护底板,因为抛光机猛击它时(见图#5,下面的图像#5,那么Doug在医院接受的照片只有6个月的人)。
  • 对于许多LEED项目来说,VersaDry将有资格成为当地材料(它是在美国制造的),而且它肯定有资格获得创新认证。

较高的成本很容易被证明是合理的

贝丝·阿纳斯塔西娅,高级项目经理托马斯杰斐逊大学医院这家医院的产后病房正在进行翻新工程,使用VersaDry。《凡尔赛德里》将在10月份上市。

“过去,过去,GWB通过污垢弄湿了大量问题,特别是在房间里看到很多拖地,喜欢浴室,以及对底板的缓冲伤害。从我们的感染控制专业人员到设施人员,我们对Versadry的支持很大。我们确实在基于明显更高的成本,但特别是对于额定组件,Versadry真的提供更高的性能竞争成本。”

Doug结合了我们的采访说:“Versadry在任何项目中都很伟大,甚至是住宅地下室,但我真的认为这是任何健康设施的必备毫无意义者。”

我十分同意我现在就把它添加到我正在研究的辅助生活设施的说明书中。

除了作为GBA的技术总监,Peter Yost是技术服务副总裁BuildingGreen在佛蒙特州伯瑞特波罗。二十多年来,他一直从事高性能住宅的建造、研究、教学、写作和咨询工作。作为一名经验丰富的培训师和顾问,他被公认为NAHB年度教育家。你有建筑科学谜题吗?在这里联系皮特.你也可以注册绿色建筑的电子邮件通讯来获取一份关于如何避免有毒绝缘材料的免费报告,以及彼得的定期帖子。

一个评论

  1. 布莱恩Lengel||#1

    新电缆通道?
    看起来像一个很好的频道,在其中运行电缆/猫5e /猫6和房屋周围的其他电缆以进行重塑。
