我一直很喜欢看人们建造新房子。从一开始在地上挖一个不起眼的洞开始，工地逐渐发生了变化，每天都有商人来到这里，将混凝土、木材、屋顶、窗户、干墙、铜管制作成基本的庇护所，然后是一系列的橱柜、电器和其他最后的润色。
我喜欢观察单个的建筑组件，想知道它们是基于什么基础被选择的，它们是如何组装的，以及它们如何组合在一起成为一个人的家。我在别人家里观察到的建造过程总是和他们完成的家的目的地一样有趣。
轮到我们设计房子了
所以现在我们有了第一个，也是唯一的机会来设计和建造一个这样的家我们会喜欢它。大多数人一看到横截面或一堵墙就会打哈欠;不是我。
我喜欢了解结构设计中的细微差别，利弊。我相信有一个医学术语可以形容这种精神状态。林恩喜欢欣赏成品;我也喜欢了解皮肤下的骨骼、器官和肌肉。
所以，如果你喜欢横截面，请阅读。否则，下面的细节可能不是你的一杯茶。
这是我们的建筑师Chris Briley画的墙。总的来说，我们喜欢它。关键方面:
- 地下室地板浇筑8英寸的硬质EPS(一种硬质泡沫)次板隔热层(R-41)。
- 绝缘混凝土模板(ICF)地下室墙壁与外部Roxul绝缘(R-40)。地下室内部无额外保温;干墙安装在ICF泡沫上。
- 双柱以上级墙，与内墙(称为wythe)承重。整个14英寸的空腔之间的外部和内部wythes填补了高密度纤维素绝缘(R-53)。
- 较低的外墙覆盖了一英寸厚的石材饰面，在背板上有一个压力处理的2X4垂直连接，允许额外的Roxul板条在1.5英寸的腔内用于绝缘和排水。上部包有纤维水泥壁板。
- 主楼层有混凝土板地板，用于热质量，尽管我们已经放弃使用地板辐射供暖——我们已经确信，对于这样一个紧密绝缘的家庭来说，这是不划算的。
- 提高后跟的屋顶桁架与全24英寸深的吹入纤维素延伸超过外部的wythe R-91 - Yikes!
叫石膏板天花板支撑那么多绝缘材料?
我们今天和Chris讨论了这个横截面的细节。这个设计还没有在能量模型中测试过，所以r值上下波动。
要达到被动式住宅标准，需要大量的绝缘材料。尽管如此，天花板的隔热效果比我想象的还要好。林恩觉得我们可以住在北极这么紧的房子里!Chris说，他认为所需的水平大概在这个范围内，他想确保工程评审考虑到可能的20英寸的重量。+屋顶桁架的细节和石膏板天花板的支撑绝缘。
拥有内部Wythe负载轴承提供了一种在木材I托梁地板和外部Wythe的交叉点处提供热断裂的好方法。因为这里在这里一起出现的大量实木，这一区域总是一个典型的家庭热包络的弱点。我在杂志中看到的许多其他双墙横截面上没有看到这种细节。Kudos Chris！
我怀疑外部如何wythe熊在2×12底部墙板没有其他支持下面。注意，顶部ICF课程的混凝土核心是如何向内部扩展，以支持承重墙和地板i -搁栅上面。Chris以这种方式设计，以最大限度地提高绝缘性能，相信外部wythe的大部分重量将转移到ICF水泥芯的外边缘。嗯。虽然是内部wythe承受着地板和屋顶的重量，外部wythe仍然承受着巨大的重量:墙本身，14磅/平方英尺的石头覆层，胶凝背板和胶凝壁板。
我们同意，该细节将由ICF制造商和工程师审查，他们将在建造之前批准我们家的所有结构方面。
Housewrap + Zip System护套提供两层防护
克里斯包括约4英寸的高密度EPS泡沫在ICF核心的底部，作为一种隔热的手段与混凝土页脚的ICF混凝土核心。这很有趣，但我不确定这与地下室此时的热中断带来的好处相比增加了多少复杂性(阅读材料和安装成本)。
我们谈到了桁架制造商结束底部网(将是主要地板的天花板)在外部wythe的外部部分，同时继续上部网(将支持屋顶)到屋檐的可能性，如图所示。这将允许在不中断的情况下继续使用Adventech Zip包覆到上部网的底部，而不是安装和密封单独的polyiso(一种刚性绝缘材料)。将屋顶与墙壁连接的空腔紧密隔离，就像地板与外墙连接的地方一样具有挑战性。上部的腹板将作为阁楼的通风通道，屋檐处的进风口将空气输送到山脊上的通风口。
我还让克里斯在Adventech拉链套外面加上一种像特卫强(Tyvek)那样的空气屏障织物。虽然拉链护套被评为空气屏障，当所有接缝都是适当的胶带，我已经读了一些文章，表达了对水入侵的担忧，如果胶带接头失效的时间。致密的纤维素可以将任何水分吸进空腔，因此(可能)造成看不见的霉菌问题。使用这种织物将提供第二级防潮，并有助于密封外部门窗的粗糙开口。
总而言之，我们认为这是一个非常良好的抛光设计。
本系列的第一篇文章是正在研究被动式节能屋项目．罗杰·诺曼德的建筑博客叫做EdgewaterHaus．
18岁的评论
承载
我一直在研究超绝缘设计，并思考了关于双柱墙如何承载负载的问题。在GBA上还有其他关于这个问题的博客吗?我的一般假设是，负载将不平衡之间的内部和外部螺柱，因此，一个或另一个必须指定为负载螺柱，它必须能够承载所有的负载在那个双螺柱位置。
窗和门的头是如何应用在墙上的?是否有一个内钉头和另一个外钉头?
问Roger(或Chris)几个问题
是否有必要密封屋檐处的泡沫挡板，当挡板的正上方有一个通风口?
你真的需要在边缘搁栅上抹泡沫吗?我猜是为了r值而不是为了密封?
红线
没有提到气密石膏板…所以我猜墙的空气屏障是ZIP系统。
因为阁楼有通风口…天花板的空气屏障一定是石膏板吗?
我想知道你是否追踪到空气屏障系统上方一条连续的红线?
我没有看到天花板空气障碍如何“连接”到墙壁空气屏障。
连接ZIP到泥槛
在我看来，如果你正在做一个ZIP墙空气屏障，它将是一个连续垫圈“连接”ZIP到泥基…
而不是像图中所示的间歇性不连续的密封胶

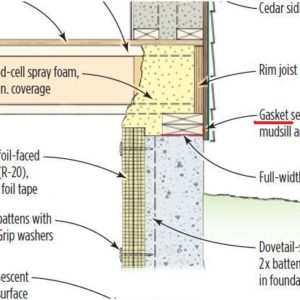

注意在John Abrams的详细资料中所附的连续垫圈
好点约翰。
我对“红线”也有同样的想法，为什么它[没有?过渡到天花板平面…
我喜欢通风的阁楼和边缘板的框架。
回应Ron Keagle
罗恩，
混淆的负载路径有时是一个问题与“双墙”设计，所以你选择一个墙或另一个作为组件的承重部分是正确的。
就我个人而言，我喜欢内墙作为承重墙，外墙作为简单的“气球框架”。
我有一些细节发布在我的博客上，这可能感兴趣，有些节目显示标题是如何所在的：
http://ourhouseuponmoosehill.blogspot.ca/p/details.html
墙加载
卢卡斯,
我看了你们的网站，看了你们是如何详细介绍窗户开口的。谢谢你提到的结构细节。我要花些时间仔细看看。我看到你正在把电线和盒子从绝缘腔中分离出来。我也打算这么做。那看起来是个有趣的项目。
我决定我的设计是使用由2 × 4内外制成的双螺柱，外部总尺寸为14”。整个双螺柱坐在地板平台上，其外部与基础的外部齐平。因此，内部的一排螺柱从基础墙的内部略微向内。在这种安排下，不管是内钉还是外钉都能承重没有办法规定哪一个承重。内螺柱的荷载路径会通过地板托梁偏移一点基础，但我不认为这有问题。
必须避免的唯一方法是使设计依赖于内部和外螺柱合作，以共享一个人可以单独支持的负载。所以我只是想到内部或外螺柱可以承载负载，并且只要每个内部和外螺柱都能够在该双柱位置载入的载荷，它不会产生任何差异。加载不能均衡内部和外螺柱，但它不必。
从某种意义上说，这种加载方案将需要一个双层的门和窗，因为无论是内钉还是外钉都可以承载负载，我不知道哪一个会这样做。但是，如果我在一个窗口中省略了两个头文件中的一个，并假设带有单个头文件的螺栓将承载负载，我不认为这有什么问题。通过省略内部头，我强制外部螺柱和头承担负荷那里，他们将能够这样做。
但是，最终，我决定在窗口上使用双重标题，因为窗口很窄，它们并不多。我可以使用内部的头部来帮助详细的连接预制胶合板窗户隧道，蒸汽屏障等。我省略了门的内部头部，因为隧道细节没有从中受益，我想在那里有更多的头部空间。
终于!没有更多的窗户!谢谢!
非常酷的帖子。我喜欢读这篇文章，也喜欢那些评论。
回复评论
是的，外部的螺栓是承重的，内部是不承重的。标题的设计适合在外部的' wythe '的双螺柱墙在非常典型的方式(有时与多个千斤顶两侧的多个国王取决于窗口大小和标题负载)。内部的“wythe”没有加载，因此没有头部。
我要把最新的墙体部分发给罗杰。我们稍微改变了一下。我们决定将屋檐底部的弦架起来，这样护套就可以向上延伸到顶部绳索的底部，在那里我们可以排出纤维素。
约翰(3).好主意。再说一遍，我会把更新的部分发给你们，所以当你们大部分人看到这个的时候，修正已经完成了。事实上，我们正在使用空气干墙的方法。此外，我们在桁架的底部安装了½”拉链系统，并在墙的顶部安装了½”扣板。这样我们就可以密封，甚至在保温之前就可以测试外壳(鼓风机门)。我们应该得到我们想要的数值。(0.6 ACH50)另外，我们还可以将石膏板密封到天花板的拉链墙上。
约翰(4).商店里的墙已经建好了，护墙板被密封在普通的窗台上。所以对我们来说，把泥槛和普通槛封起来是很重要的。我们用了一种双密封胶珠来做这件事，尽管可能会有一个垫圈的论点。
罗恩(7):相信我，关于装载内部、外部和两者，我已经考虑了很多。这都是可能的。我的建议是记住两件事:a)荷载将始终承担在最刚性的元素上。如果负载是放置在两个螺柱墙更刚性的一个将承担负载，所以你要确保你是一致的你的细节，你可能会想，“嘿，我有两个头，所以他们真的只需要承担一半的负载。”不是这样的，如果所有的负载已经冲击下来的一面，因为螺栓被剪短了1/6英寸的另一边。总有一天，有人会因为这样或那样的原因翻修那栋建筑，知道你可以拆除一面墙而不用担心倒塌是一件很好的事情。
底板
2 × 12的底板不是热桥吗?为什么不建两个完全独立的2x4墙呢?
窗台板
2x12是一段桥梁，但由于罗杰和林恩想要一块石头外部壁板，我们利用额外的材料层将石头转移到薄薄的石头贴面上，让我们在这个弱点上增加外部roxul绝缘。如果我们将窗台分成两个独立的窗台，我们需要两倍的锚螺栓，所有调平和密封窗台的灾略都必须进行两次。地板支撑墙壁的顶部，I-jost法兰的底部被大量地钉入2x12窗台。事实上，我要再次这样做，我会要求挡住边缘托梁和2x4窗台板之间，只是为了使地板隔膜是一种“推动”靠在房屋垂直载荷的板上的手段。我们毕竟，我们在缅因州这里只有4.0次地震。奇怪，但真实。
加载路径的细节
克里斯，
谢谢你提供有关我问题的信息。澄清一下，我并不是在提议一个双标题，其中每个标题是为了共享负载，因此，每个标题大小为总负载的一半。我理解你的观点加载路径不会在两个完全相同的墙之间可预测地分开。
我为我的应用程序开发的是两个放置共享负载的墙，但如果其中一个承受的负载比另一个多，那就没问题，因为每个墙都能够承受全部负载。我只是不规定要由哪面墙承重。
我在你们的设计中提出载荷路径的问题是因为我理解双螺柱的内螺柱是承重的，外螺柱是不承重的。
这一解释基于罗杰的陈述:
“让内部wythe承重，提供了一个很好的方式，在木i -搁板地板和外部wythe的交叉处提供热断裂。”
它还表示在墙体细节的绘图标注中的内螺柱上装载：“双螺柱墙。内部 - WY负载。“
然而，如果外螺柱是承重的，如你所阐明的，我对外螺柱如何在基础上承载的细节有点困惑。看起来，大部分荷载直接在泡沫上方，需要通过悬臂梁跨越2 × 12转移到混凝土。你能阐明这一点吗?
加载
目前，Roger的博客是历史的。Repents表单是EdgeWaterhaus.com的博客。当我们决定使用哪个墙体系统（或是内部负载轴承或外部）时，这摘录来自一段时间。我们的负载是通过外部的，这也使护套成为任务最适合的护套（如然后将这些载荷通过护套横向支撑。
在地基墙顶部的承重点，你会注意到我们使用的是锥形顶。这在最外层只有3/4的EPS绝缘，这意味着承重墙只有悬臂3/4”。垂直荷载可以通过均质材料旅行高达45度角，所以荷载从外部螺柱很容易通过板转移到钢筋混凝土。
每面墙都有独立的窗台
约翰，你是说像这样吗?
水泥厂的人用第二套梁螺栓没问题。我的另一个想法是，它可能更容易确保良好的接触和压缩之间的窗台，窗台封口机，和基础与独立的窗台。我想知道在非常宽的窗台(2x12)上，木头会随着时间移动。
将锥度装入混凝土中
克里斯，
您说装载是通过外部螺柱，并参考它通过基础墙的锥度顶部传输。我看到锥形顶级课程，但这是在内部，而不是外观。所以我不遵循你的解释。
不是混凝土的问题
罗恩，我不认为你看到它是正确的。就在＃2“部分详细信息”标记之上，它清楚地显示了Outward的ICF内壁。
迪克，我不会指望混凝土的人有一个第二组螺栓的问题。这是你要考虑的木匠。获得一个标记，钻孔和设定水平和正方形的一张板是足够的工作。要为两个平行的板材做到这一点可能是工作的两倍。另一方面，试图找到压力处理的2x12的直线，因为平板可能是艰难的。使用2x6和2x8，您可以直接肌肉肌肉肌肉肌肉肌肉肌肉。
克里斯，
你有很明显
克里斯，
很明显，自从我问了我的问题后，你把圆锥从里面换到了外面。它现在是在外面的，但我把它从之前的版本中保存了下来，在那个版本中它是在里面的。罗杰应该修改他的课文，使之相配。无论如何，你的新画很清楚了。谢谢。
通风问题：
隔热层上方的通风口有进出风口吗?如果是，这些细节是如何安排的?
