2011年5月我们开始了深能改造我们在纽约索格提斯的寒冷通风的老房子。由于这所房子建于19世纪40年代，既简陋又廉价(显然是残破残破的)，我们不敢从外面打开墙壁，以免发现护墙板和不完整的护板是防止房子倒塌的唯一原因。
经过25年零零碎碎的装修，我们对内部很满意，所以我们也不能从内部打开墙壁。相反，我们选择用两层交错的2英寸厚的硬质聚iso绝缘材料包裹房子，小心地将接缝粘贴成排水平面，将水锈条通过绝缘材料拧到螺柱上，最后用纤维水泥壁板完成。
我们取代了所有门窗。对于Windows，我们选择了三重窗格，氩气，低e，玻璃纤维框架单元内嵌玻璃纤维．我们订购的窗户采用工厂应用的铝钉法兰(内联称为“砖模”法兰)。这些不是替换现有窗框的替换窗。它们是新建筑中使用的相同的完整单元。旧窗框的形状不够好，我们甚至不能考虑“更换”玻璃，窗户和墙壁的连接也不够牢固，不能作为一个紧密的外壳的一部分。
历史改造专家解决他们的第一个深源改装
我们的木匠丹·达德利(Dan Dudley)和鲍勃·“伍格”·奥基夫(Bob“Woogs”O’keefe)之前专门从事历史建筑的翻新工作。如果不是因为经济衰退和高端工作的放缓，我怀疑他们是否会考虑处理我们的小项目。幸运的是，他们接受了这份工作，不仅给我们带来了丰富的经验，还带来了他们的创造力、洞察力和常识。
我们从来没有这样做过，这并没有让任何人感到不安。我们并不认为这是一项开创性的工作，我们希望在每一步中都能找到记录良好的程序和技术。
我们在哪里可以找到按部就班的说明?
但是，当安装窗户的时候，我们震惊地发现，实际上如何安装的有用信息很少。我们所能找到的只是一些理想化的截面图纸，以及能耗分析。所有的建筑科学和指南文章似乎都假定，在相对较新的建筑中，用条件良好的标准框架替换不太旧的窗户。
我们发现没有讨论如何更换旧的，破旧的窗户，在旧的，劣质的，不规则的建筑后，外层与厚的刚性泡沫。也就是说，对在我们房子里干活的木匠们没有任何用处。
因此，我们想出了自己简单、可重复的方法，优雅地处理了在旧建筑中安装厚泡沫塑料和新窗户时遇到的挑战。这些挑战包括:
典型的扩展盒需要很多垫片
窗户制造商对新窗户的说明假设粗糙开口(ROs)接近完美。你可以订购比RO和垫片小1/2英寸的新窗户的网或鞋跟尺寸，然后将窗框拧到RO螺栓上。
刚性外部泡沫绝缘典型改造细节图纸添加了“延长盒”，通过钉子钉在夹纸螺柱上制作。然后你将窗户沿着延伸盒垫上并拧到窗框的侧面到延长盒（或一直到螺柱）。
但这并不适合我们，因为我们现有的一些ROs有4种不同的边长。许多细胞翘起超过1/2英寸，还有一些与邻近的ROs偏离超过1英寸。Dan和Woogs不喜欢这么多的装饰和重新设计，更不用说每个窗口都有一个固定的扩展框，我们决定要有一个更好的方法。此外，我们还担心延长箱和螺柱之间、套管、硬质泡沫和延长箱之间缺乏积极的密封。
从开粗砍断
我们的主要观点是，如果我们建立了一个扩展包，其在安装过程中有足够的强度和完整性逗留广场和平面，我们可以忽略RO，不要试图纠正它。
为了做到这一点，我们建造了与窗户大小一致的扩展盒，而不是与RO大小一致的扩展盒，带有一个宽的整体胶合板法兰。胶合板钉法兰是由3/4英寸的胶合板制成的，所以它和我们的毛条一样厚。
我们把窗户放在墙上，好像这面墙很完美。我们通过法兰将盒子拧到建筑表面，进入RO螺柱的边缘，而不是通过扩展箱的侧面到RO螺柱的侧面。
除了更加简单和快速之外，这种技术还提供了防爆空气密封和与刚性泡沫排水平面的防水连接。
一步一步的指示
量一下新窗户。这里有一个权衡。新的窗口和老RO之间的间隙多，越容易将是正确的定位和位置的问题。但较小的窗口意味着较少的玻璃，较少的光，太阳能少增益和较少视图。
我们确定四周的净空不少于1英寸，但如果我要重做的话，我会把净空设为1/2英寸，这样更容易喷洒泡沫。所以鞋跟尺寸应该比RO小2到3英寸。如果你要更换一堆同样大小的窗户，鞋跟小一点的鞋跟尺寸会让以后的窗户更容易对齐。
虽然我们的旧窗户是双挂的，但我们选择了开窗来装新窗户。当然，平开窗实际上更节能，但与达德利盒子相关的优势是，平开窗让更多的光线进来，提供更好的视野。由于使用达德利盒子可以减少鞋跟尺寸——尤其是如果更换一排错位的窗户——改用开窗可以恢复甚至增加玻璃面积。(我们还喜欢靠近外墙的普通窗扇的现代欧式外观。)
做达德利盒子。（虽然盒的设计是非常的三方合作，我觉得丹的贡献最大，值得通过使这些后，他的名字命名永生。）箱子的侧面了1/2英寸CDX胶合板。面对法兰是四分之三英寸CDX胶合板（以匹配在刚性泡沫保温3/4英寸的垫条）。
盒子的内部尺寸至关重要。盒子应在1/4英寸和3/8英寸之间大于窗口的鞋跟尺寸。更紧。理想情况下，差距足够宽，可以在安装后沿着所有四个边缘运行喷雾泡沫涂抹器的尖端，完全填充窗框和延长盒之间的空间。
如果延长盒太紧，则您在喷雾泡沫中风险空隙，损害了热障和空气密封。延伸盒的深度由壁厚确定。你希望盒子的内部边缘为1到2英寸害羞的内壁平面。不要试图让它冲到内部墙上;延长盒不直接连接到内部套管。
面法兰的宽度应在8英寸左右。如果这似乎太宽，请记住，除了将窗户固定到墙壁，它将是排水平面的一部分，并将是壁板的钉子。
我们在现场用台锯和钉枪做了达德利盒子。我们把两边钉在一起，用对角线把它们大致平方，然后再用胶水和钉子应用法兰。1/2英寸的侧件被钉在3/4英寸的法兰上。(幸运的是，即使一些错误的指甲伸出来也没关系。)
确保法兰片方切断，法兰元件之间的接缝严密将保持框方形。慷慨与防水黄胶，作为扩展箱接头的良好密封可能在减少空气渗透还清，如果你的喷涂泡沫密封并不完美。
安装硬质泡沫绝缘。我们发现当我们安装泡沫塑料时，安装窗户是最容易的。当然，梯子和脚手架已经准备好了，但更重要的是，我们在窗户开口上涂了一整层泡沫。因为我们住在翻修期间的房子里，所以我们不想让整个房间都变暗，然后几天后再回来把窗户擦干净。所以我们把每面墙分成两个通道:楼下，然后楼上。
首先，我们拿出旧窗户。然后丹和哇哇哇哇哇哇哇哇哇哇哇哇哇哇哇哇哇哇哇哇哇哇哇哇哇哇哇哇哇哇哇哇哇哇哇哇哇哇哇。（超过我们预期的）。
然后，我们施加泡沫的两个层，错开关节尽可能，盘带所有的接缝（上水平线双带），并与垫条和6英寸或8英寸的固定泡沫螺柱headlok螺丝．
我们通常的做法不会在涂泡沫之前削减窗口开口。然而，有时，部分泡沫薄膜会建议覆盖窗口的一部分，因此我们并非绝对这一点。同样，重要的是在这一点上将泡沫切回到RO。
铺陈在泡沫的新窗口位置。这是这种技术的重要创新。首先，通过从内部粘附泡沫，然后将AWL转移到外部的现有RO的垂直和水平中心，然后将距离转移到顶部和底部到外部。墙壁连续多个窗户，我们立即完成了所有的窗户。
使用激光级别，我们通过确定现有ROS的最低点并将下降1/4英寸至1/2英寸的最低点建立了新窗口的顶线。这是通过泡沫的顶部切割线。
我们从该顶部线上测量到Dudley盒的外部高度。这是底部切割线。接下来我们建立了每个窗口的垂直中心线，并从中略微测量了Dudlex盒的外部宽度的一半。那些是垂直切线。
完成之后，你就可以在泡沫上看到达德利盒子的切线了。是时候退后一步，看看那些黑色的矩形了。我们说，“如果看起来是对的，那就是对的。”
适合达德利框。通过对线路的硬质泡沫切割。（我们使用6英寸的清水墙胶带刀削尖在一侧边缘。）每个开口应该是其达力箱的准确尺寸。
测试适合它。它应该是一款按压合身，可能需要一些努力。不要把它一路推到;只需确保它开始就可以。然后将其取下并在开口周围的泡沫上涂上三个平行的填缝珠。如果你涂上一个脂肪珠，它不会挤压，但是三个较小的珠子会更容易挤压并一起合并。（这个填缝只是将窗户连接到墙壁的空中屏障的一个元素。它不是主要排水平面水屏障。）
把达德利盒子固定在螺栓上。从里面，测量从达德利盒子的每个边缘到最近的螺栓，头，或窗台板。将测量值传递到法兰的外表面。通过法兰和泡沫用坚固的螺丝将达德利盒子固定到框架上。
不要通过达德利框的RO框架的两侧螺丝。即使你完全匀，盒子很可能会扭曲。这不是必须强调和变形的框。
不要担心力量;通过法兰的螺丝足够坚固，足以承受窗户的重量，你还会在后面增加更多的支撑。与毛条一样，螺柱上的长螺丝将泡沫压紧，结果达德利盒子被牢固地固定在墙上。
安装窗口。钻铝窗口凸缘（在brickmold法兰）利用根据制造商的说明书隔开埋头孔。（这通常是从角部4英寸，沿边缘隔开8至12英寸）。我们吊装窗户支架前，这样做在地上。
保护窗口需要两个人（至少，取决于尺寸）：一个内部和一个外面。在铝法兰的内侧填充填缝的珠子。同样，这个填缝是空中屏障的一部分，但除非初级排水平面发生故障，否则它不会作为水屏障。
把窗户放在达力的箱子里，一个人在里面，一个人在外面。内部人员把垫片之间的底部边缘的窗框和达德利盒子。达德利盒子不会变形，因为它是均匀的支撑泡沫的窗户。如果盒子没有被拉扯或扭曲，一些垫片应该给一个均匀的间隙，所有的窗户。
检查窗户是否有铅垂。如果泡沫板上的开口是垂直的、方形的，那么窗户就可以完全装在盒子里。如果盒子的尺寸准确，盒子和框架之间的间隙应该是均匀的。
在铝窗法兰的每个角上放一颗螺丝到达力箱的胶合板法兰上。检查窗口是否顺畅运行，并进行必要的故障排除或调整。(我想我们必须稍微调整28个窗户中的2个。)将铝窗法兰的其余部分拧到达力箱的法兰上。
通过窗框的螺栓（或扩展盒）忽略制造商的给螺杆的指令。该工厂采用铝法兰大量足够强的固定窗口在墙上，你会在短期内增加更多的支持。
Flash的窗口。我们的想法是继续在胶合板法兰和铝窗法兰上由泡沫外层箔层形成的排水平面。我们使用6英寸自粘丁基胶带，顺序如下:
- 一件在铝窗凸缘的底部贴在胶合板凸缘的边缘，垂直贴在铝砖上;
- 两片以上的两面：首先在铝窗口凸缘，然后缠绕在胶合板凸缘到泡沫的边缘;
- 顶部两件，首先在铝制窗口法兰，然后将胶合板法兰的边缘包裹在泡沫中。
我们对角落进行了很多关注。您可以在YouTube上找到许多精细教学闪烁视频，以及一系列有用的视频在GBA网站上。
泡沫的窗口。在里面，在窗户和达力盒子之间的空隙喷洒低膨胀的门窗泡沫(黄色的东西，不是粉色或橙色的)。一旦它已经设置，拉垫片和填补缺口的泡沫，以消除热断裂。
尽量不要让太多的泡沫溢出窗框;以后再修剪是很痛苦的。密封达德利盒和硬质泡沫和喷淋泡沫螺柱之间的连接处。你不需要完全填补缝隙的螺柱，只是使它气密的地方，盒子遇到泡沫。
请注意，所有此喷涂泡沫都提供了对窗户和充足的机械抓地力的充分支持。我们没有测试毁灭，但我的意识是，除非整个墙体解体，否则这些窗户不会出现。我们确实用鼓风机门和戏剧烟雾进行空气渗透;没有任何。
应用内饰。你会发现达德利盒子大大简化了内部装饰过程。如果你非常严格地保持盒子和窗框之间的间隙，你可以将边框材料平铺在达德利盒子上，以最小的垫片(通常没有)获得正确的揭示。
由于墙壁现在加厚了4英寸以上，我们发现中密度纤维板是涂漆窗户边框的最佳材料。
我们把楼下的窗户都改成了石膏板窗。在达力盒子里，几乎没有垫片。你只要在达德利盒子一侧放上1/2英寸的石膏板，甚至1/4英寸的缝隙就能完美地在窗框上露出1/4英寸。微笑的木匠!
在楼上，我们的目标是尽可能少地干扰新窗户周围的现有墙壁。丹和伍格意识到他们可以互补内部达德利盒子 - 换句话说，达德利盒制成窗装饰的 - 而完全避免棒由棒窗口微调过程。为了使这项工作，你必须要组织和准确的用胶带和标尺。您从窗框于壁平面测量得到的每个箱体侧面深度（只为扩展门框）。我们决定凸缘（壳体）宽度室由室以最小化壁修补。“内部达德利盒子”应该滑倒外达德利盒内有满足“嗖！”和几个指甲的需要的，以确保这一切。我们的内部墙壁的地方非常多块，但需要在外壳边缘的背后令人惊讶的一点嵌缝。在一些房间我甚至没有碰在墙上 - 我只画里面达德利框。
更快，更好的方法
杜德利盒比内置扩展盒更快地组合在一起，因此您将节省大量时间。如果你有多个尺寸相同的窗户，就像我们做的那样，你可以在现场一次性切割所有零件，并根据需要进行组装。或者你可以在商店里做，用饼干木工机或旋转夹钳机来加快速度。
达德利盒更容易安装。一旦你有准确的标记在泡沫的窗口位置，剩下的就是容易 - 用垫片，水平等，并且显着降低翘曲或扭转的机会没有大惊小怪，因为箱子保持其形状。
最后，你会得到一堵性能更好的墙，因为所有的连接都可以用喷雾泡沫进行，并且它们都有填塞。下次改装时试试吧。如果你不同意这是一个更好的方法，我会很惊讶的。
Joel Schuman是一个半退休的家具设计师和生活在纽约萨福蒂斯的软件开发商。
40的评论
看起来是个很棒的系统
谢谢你告诉我你是怎么做到的。似乎是一个伟大的系统，完成你的项目的所有目标。
调查工作
想到这里多一点（和问候任何深能源改造），我很好奇，是什么样的，然后再安装外部泡沫你做的调查工作 - 特别是避免造成墙壁的道路内部的水分问题？如果您没有打通墙壁上的内部，你怎么知道你是不是造成进一步下跌的问题与在此之前的装修已经发生了现有的防潮层及以前的重塑之路？假设先前的工作发生在不同的时间，你有没有验证现有的绝缘和水蒸气阻隔在以前重塑的每个假设面积？
伟大的作品，小问题
多么伟大的故事 - 祝贺项目和你和木匠的创造力。看起来很有趣。
我们已经在底部法兰后面放置了第一块胶带，以便为可能进入的散装水或凝结水提供通道。然后边和头部越过法兰(和底层)。我们也尽量减少底部法兰上的钉子。
回复：调查工作
马克，
湿度管理是我在设计时就关注的问题。这次我们没有打开内墙，但我知道墙里有什么。当我们在1990年第一次在廉价的里诺进行我们的第一次尝试时，我们在某一点或另一点从内部打开了每一面墙。这是令人震惊的!大多数螺钉都结了痂，有些是用不到两英尺长的小碎片钓上来的——我向Lstiburek发誓!令人惊讶的是，对于一栋19世纪40年代的房子来说，它居然有隔热材料:堆叠的砖块——我向Lstiburek发誓!看来开往Saugerties的帆船用的是耐火砖做压舱物。对建筑没有好处，所以他们把它们扔在岸上，就可以自由地拉了。我找不到松散堆叠砖块的r值，所以我们移除了容易获取的部分，用松散的玻璃纤维棒替换。但大部分砖块还在那里。 The older part of the house (1840s) has decrepit clapboards directly on the studs - no sheathing - I swear to Lstiburek! We feared the 1940s brick-look asphalt shingle siding under the aluminum siding we peeled off was all that was keeping those parts standing, so we left it on. The new part (1880s) has 1" sheathing, but the house has been modified many times, and it has little integrity.
我认为“蒸汽屏障”这个词在19世纪80年代并不流行。虽然我们可以在某些地方看到沥青纸，但大多数情况下，我们可以透过外墙看到户外。我有没有说过我们家以前通风很好?我继续进行，就像没有蒸汽屏障一样，保守地认为墙壁是R-1。
我们使用两层重叠交错的TuffR商用硬质聚iso泡沫作为水屏障(排水平面)和空气屏障。包装没有房子。要做到这一点，关键是要有熟练和认真的安装人员，他们致力于完美的连接胶带和一个良好的计划，将窗户连接到墙壁(即达德利盒子)。
我们没有做任何花哨的造型。没有WUFI。我们阅读和讨论马丁霍拉迪的“是露点计算有必要吗？”在GBA和一切我们能拿到手从BSC，因素在做与房屋包裹一个很好的工作的难易程度和劳动力成本，并决定它更符合成本效益做了很好的工作与2" 两层泡沫．
我们的风机门测试很好，一年之后，房子在冬天仍然太干燥(小于30%RH，没有加湿)，所以我们不担心凝结。即使偶尔在一些被忽视的墙壁上有冷凝，考虑到没有蒸汽屏障，房子可能很快就会变干。
难道我回答你的问题？
欢呼,
乔尔
小挑剔
丹,
谢谢-项目太有趣了!
我们开始时，闪烁的胶带制造商的技术代表在现场，所以我们遵循他的建议。但我认为你的序列可能会更好。底部法兰下的额外1/16'会导致任何畸变吗？
除非我从制造商或工程师获得绿灯，否则我不会吝啬铝制法兰上的底部指甲/螺钉间距。可能没问题，因为黄色泡沫提供了大量的支持和粘附。但很难稍后，如果不是。
乔尔
尼斯写了。
一个问题,
尼斯写了。
有个问题，为什么不把“doooodeley”盒子的里面拧到RO ??
一旦它从外部拧紧，它就不会移动，如果它，也容易玩螺丝
使用螺钉与头切割机下方）
这里的问题在于，所有重量的窗户都位于外部螺钉上，将绝缘厚度延伸为杠杆。（不那么糟糕2“..但是大约4和6”??）
在室内胶合板法兰中只有4个小螺钉，因为他杠杆的术语，在RO中替代力量的术语。
Ur系统适合较小的窗户，但6ftx6英尺+尺寸的窗户有三层玻璃……不太确定。
我以前安装过和你的非常相似的窗户，用的是同样类型的铝钉法兰。
使快速安装和超级容易闪光，但非常限制窗口放置在墙壁内。
下次我买类似的窗户时，我必须考虑利弊，是否要砖模钉法兰……
此外，我相信如果有人能找到安装的方法，将会有额外的能源收益
窗户在类似的情况下，没有盒子热桥
（让我们说盒子会停止窗户的中间框架，休息将是类似于多少欧盟窗户的绝缘版本）
在您抵达Neue /旧豪斯能源效率和舒适度的任何字？
乔尔：紧固顶部和
乔尔：固定在顶部和底部法兰面没有太大变化，但通常是由窗口MANUF正确安装/保修要求......但真的没有必要用这种类型的窗口
如果框架在盒子内部喷雾发泡形式，甚至更多。
在小窗户(4X5或更少)，你可能真的可以通过喷涂泡沫和2个螺丝通过框侧到RO(每侧2个)
有一个问题
金,
不止一个问题，所以我先回答最后一个。改造前:我们会在外面开通宵派对，免得回到家里又冷又透风。我的妻子穿着及膝的羊皮ugg拖鞋和一件全身探险重量浴袍。我们早上起床时，狗藏在被子下面。改造后:我们从不离开，朋友来这里聚会，因为我们有最温馨最舒适的房子。我们几乎光着身子跑来跑去。狗狗在窗台上打盹，因为内部玻璃温度是71华氏度，和墙壁一样。一年后，我们有了一些关于节能的数据，尽管去年冬天不是典型的。记住，我们还安装了地热和太阳能DHW。我们现在支付的能源费用是以前的25%。 Better than we hoped.
现在其他QS：
1.原因不是螺丝穿过达德利(请，他读这个博客，他是一个木匠非常敏感:)盒子到RO的门框。在盒子和RO之间有一个可变大小的间隙，它将与冲击驱动器不过度收紧和扭曲整个盒子(记住它是一个钉和胶合的整体单位)的能手与冲击驱动器。如果侧面扭曲，它会造成安装窗口的问题和更多的问题以后的修剪。螺钉或钉子是光滑应用黄色喷雾泡沫的障碍。理想情况下，你运行喷嘴右边的盒子的边缘在一个快速全油门通过，看到后面的刚性泡沫消失。
2.我不认为你是对重量熊的地方，而且我认为没有“杠杆”。在窗框的平面中，Dudley箱的重量直接剥离在4“刚性泡沫（两个2”层）上。窗框下的黄色泡沫具有很大的抗压强度，容易地支撑窗口，而不考虑泡沫沿侧面和顶部的（可能更大）的拉伸贡献。我相信泡沫足以承受我们重型三层玻璃窗的重量。螺钉通过凸缘不直接支撑窗口重量。它们的目的是在严重压缩下将泡沫置于Dudley盒法兰和RO框架之间，以产生张力压缩结构，将盒子锁在墙壁上。我很乐意看到由工程师建模的。我怀疑玻璃会破碎或墙壁将在盒子或窗口框架之前失败。
我们最大的是62“x 54”。大约三个男人可以在没有电梯的情况下伸出脚手架。我不明白为什么一个较大的Dudley盒子也不会工作，尽管较大的尺寸可能需要临时加强件。
在我们的安装4.只有直接热桥是通在窗口极端外侧边缘的铝砖模具。
5.你是对的，通过窗框固定是制造商想要的新建筑。我们的经销商承认这不是最佳的我们的目的，并遵守保修。你在这里要强调的一点很重要:如果你打算在线条之外涂上一点颜色，首先要和经销商/制造商联系。
乔尔
调查工作
乔尔-是的，回答了我的问题。这是我在进行深度改造时遇到的一个问题。在对房子进行重大改造之前，要确保所有细节都被涵盖在内，这可能会导致一些重大责任。这是你的房子，提前知道这些细节肯定有帮助。再次感谢一篇很棒的文章。
mark
乔尔:我没想过
乔尔:我没想过下面的泡沫，也没在文章里注意到……
果皮棒也将有助于保持它对上层泡沫板
我唯一能看到的是，它会随着时间的推移而陷入困境（可能多年）
最后在盒子的顶部和上面的泡沫板之间产生一些“缝隙”
但随后又..maybe没有（再听一遍，帮助这一切）
我不知道我理解对热桥..
难道你有一个夹板的方式，从内部发生的所有明矾钉鳍？
可能几乎没有任何意义，因为它确定R值和极低的面积
还是希望看到，在某些时候只用隔热解决方案，
（你在窗框周围安装隔热里面也？）
25％多少？
你有一些计算投资回报期限？
总之，在窗户和外墙隔热方面很好的输入!!恭喜你有了新的保温罩!
Re: Thermal Break and Payback
Jin -我只是个新手，但看看横截面。我看到的唯一热桥是铝钉法兰与窗框边缘的连接处，就像你说的，相对于墙壁和窗户，它的累积面积很小。其他连接都是通过泡沫。
去年，我们的天然气/电动和木柴总共25％的平均气体/电动，木柴和油。轻微的冬天，当然，但我们确实使用我们的木材作为娱乐（比电缆更便宜）。此外，我们退休了，所以我们可以洗衣服，当太阳加热大部分水时，我们可以洗衣服。至于投资回报，我们使用的能源人士的原始估计为15年的总，包括联邦税休息和国家激励计划，并将能源价格挂钩到通货膨胀。但现在看起来可能会更快 - 8年听起来很疯狂吗？
乔尔
8年会很棒！
8年会很棒！有可能的能量成本增加了吗？:)
您每年的总能源消耗是多少?

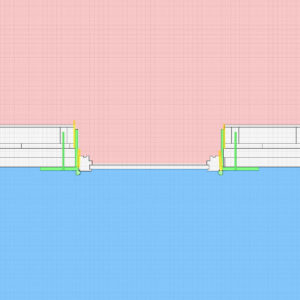

也许我是错误的错误，所以我画了一下。

蓝色外面很冷
绿色=热桥，我看到（不是很重要的，它毕竟是..非钢木......我已经把螺丝只是为了好玩..但它更逗比什么都重要：P）
黄色=你用泡沫喷雾的地方??
胶合板盒从外部(在铝鳍下，这是相同的直接外部)直接接触到内部在你的图纸。
这不是一个重要的问题，因为它是木头。不是混凝土，铝或钢…
和几乎所有的外部隔热的建筑我最近看到的，（这里没有真正的选择）使用一些些的木箱窗户周围。只想与你指出来
(这是如果我得到了画，如果没有，我道歉)
有一个漂亮的舒适周末！（冷这里......我们刚刚通过了-20c天--30c夜周......）
关于回报
乔尔，
你写道:“至于报复……8年听起来很疯狂吗?”
坦率地说，是的。
我只是猜测，但以下是一些粗略的计算:
您曾经每年花费2000美元的加热燃料。
现在你只花了25％的人曾经花钱 - 所以你每年节省1,500美元。
在8年内，您已保存12,000美元。这很棒。但是，您无法购买28个三层玻璃内联窗口，PV系统，太阳能热水系统，并支付了两个熟练的木匠，将两层2英寸的2英寸多自和新壁板放在您家外，以12,000美元．
关于投资回报
马丁提出了一个关键问题，那就是在成本一栏中包括什么。我们做的不仅仅是能量功。木匠们还加建了一个两层楼，固定了结构缺陷等。我们做了一些外观上的改变，比如一个新的屋顶，这不是严格意义上的必要，但对能源使用有一定的影响。如果我把马丁提到的所有成本和其他任何与能源使用有间接关系的成本都算进去，投资回收期大概是30年。
但是，作为一个非会计师，投资回报的整个计算似乎狡猾的，因为你必须让哪里的能源价格将在投资回收期每个点的假设。同样的税法，如果你有一个NIG结转税收抵免，因为我们做的。
当然，我们没有考虑回报，当我们决定做改造。我们很高兴的预期较低的费用和改善现金流，但我们无论如何都会做了。这是我们的家 - 我们做到了舒适，愉悦，因为我们相信减少个人能源使用是一个伦理，道德和社会的选择，以及一个财务。
外窗的岩石
也许如果我像Fairbanks阿拉斯加一样生活在气候中......我会考虑一个“米德迪”窗口。
否则……我认为我们应该走出去。
试着想象建立一个Innie天窗:-)
乔尔，我真的很喜欢你的文章和你的系统……
我想用外保温的谋略时窗口是多余的棘手的部分。
我认为你的方法远远优于这个视频中所示的BSC方法
https://www.youtube.com/watch?v=nf64EV9yQcI
而Lstiburek喜爱的船员（协同）的霍比特人的深层能源改造所用的另一种方法
//m.etiketa4.com/community/forum/green-building-techniques/26459/another-retrofit-tale
无论如何……向你和你的团队致敬
对乔尔·舒曼的回应
乔尔，
你写道，“这是我们的家——我们这样做是为了舒适、快乐，因为我们相信减少个人能源消耗是一种道德、道德和社会选择，也是一种经济选择。”
这些都是很好的理由——看起来你和你的团队做得很好。我嫉妒;成品回家一定会让人很高兴。
我同意，报复并不是一切。然而，当这个话题出现时，在我们的数学中准确是很重要的。
非常感谢你的博客。我认为达德利盒子是安装改装窗户的好方法。
垫窗框
乔尔，
你提到了很多关于墙壁的问题，但你从来没有说过必须将窗框的外部进行垫片，这样钉法兰的所有四个角都在同一个垂直平面上。墙没有你想的那么糟糕吗?
回复：匀场
亚伦，
当木匠们拆除旧的铝制墙板时，我们看到墙壁有多糟糕，我的膝盖都松了。我对新窗户是否能装进去——是否全都歪歪斜斜不能用感到非常担心。因为要想给达德利的盒子垫片垫上就得把毛条垫上。否则，外墙往好里看就会显得很陡，往坏里看也不会弯得足以容纳窗户。Shimming furring strip将会有很多额外的(预算之外的)工作。
但是，两层2英寸厚的硬质泡沫——它是相当坚固的——紧紧地绑在螺柱上，产生了近乎奇迹的效果，几乎完全平滑了凹凸不平的墙壁。我们学习了如何通过改变连接毛条和螺柱的HeadLok螺丝的张力来调整和调整墙壁的平面。考虑到墙的结构很脆弱，我觉得外面的泡沫可能已经把框架弄直了。我一直在检查里面的墙面是否有裂缝或缝隙，但没有发现。
请注意，我几乎完全说道。There仍然可衡量（在许多情况下容易观察到的）在整个墙壁上不规则。但在本地 - 在每个窗口周围 - 我们还需要剃掉Dudley Box Flanges - 它们都在填缝距离。
多年来，该建筑物已经摇摇欲坠，因此一些墙壁甚至没有接近垂直，特别是前墙在前8英尺处的垂直“近2英寸近2英寸近2英寸熔化”。我们没有试图纠正这一点。窗口安装指令压力保持窗口垂直，但是我们将它们放入我们所拥有的墙壁中，即使它们偏离3-4度，并越过我们的手指。窗户完美运行16个月后仍然这样做。我觉得保持窗框平面比任何东西更重要，也许一切，别的。
PS外部泡沫的更多好处我没有完全喷嘴：
1.房子是安静。我们从对面的老嘈杂桥（钢管混凝土桥面）运行的陡坡底部的状态高速公路有5路交叉口住三个门了。没有那么糟糕机场的做法下生活，但几乎。现在，我们听不见。真的。当我们的孩子从城市参观它太安静了他们的睡眠。
2.振动。房子用于在强风中摇摆，或者当重型卡车过了桥。打包的硬质泡沫栓钉那种捆了整个事情。现在感觉像墙壁由石头或混凝土。
3.容器壁够厚，你可以在窗口中井（9“ - 11”门槛）坐。打开各种可能性。
那旧砖
在17、18、甚至19世纪的新英格兰，用砖块填充墙洞是非常普遍的(至少)。这是一种叫做“nogging”的技巧，本意是作为选秀停止。它们通常是尖的，而不是干的堆叠。作为一名在新英格兰一家经营家庭博物馆的非盈利机构工作的保存木匠，我已经见过很多次了。最近，我们做了一个1695年的房子，用粘土来铺砖。我还见过19世纪早期的房子，为了同样的目的，将板条和灰泥涂在屋顶的背面。那些人想要解决的问题和我们一样。当每一个BTU都是通过挥舞斧头获得的，他们就会竭尽所能地保持热量。
完成的照片
等不及要看完工后的照片了。此外，一个更好的绘图如何修剪和壁板工作。
Dudley Boxes用于旧的，非法兰窗户
我真的很喜欢达德利箱的想法..我改造1771 Saltbox在板条和石膏直接连接到1 1/4" 认为栎木板sheathing..and窗户都只能通过他们的外部套管钉进木板橡木..。我正在计划添加聚异的橡树木板的外面，然后垫条和新的隔板。由于我不得不肠道大多数的墙壁，我能够添加新的2x4内墙接线和新的石膏以及为额外的玻璃纤维绝缘。
但我什么也没看见的泡沫和窗户安装发表您打算重新使用原来的旧windows..These窗有厚，旧的增长木材为框架和外壳完好......因此我剥油漆和重新使用它们保留了老样子......外观风暴仍然存在一样，所以我打算挡风窗框和老风暴保留独创性。什么是通过多异泡沫板安装这4" 个窗框达德里箱的最佳方法是什么？窗户没有法兰，在这一点上我正在考虑加入连接到框架的外侧面我自己用弯曲铝卷。..
在此可有人提醒？由于这些窗框粗壮，在他的帖子已经描述乔尔我可以拧从里面到的达德利箱和RO柱两侧的框架，但创建垫补和扭曲的问题......另外，铝法兰协助空气和排水密封是不带法兰否则很难......但灵活性和缺乏线圈的刚性可能是一个问题......任何更好的想法？
除非我误读了，我还以为乔尔表示的达德利框的3/4" ，‘缘’分别定位在顶部和钉在1/2" 胶合板的边缘 - 但图片显示，1 /2" 胶合板钉进3/4" 法兰的边缘..是我错了？和侧面凸缘到顶部/底部凸缘的对接接头只用胶水和无机械紧固件像饼干或口袋螺钉紧固在一起？是什么使它们保持对齐，直到在现场造势胶水干了？
最后，如果我可以在内部使用2“Polyiso，则需要4英寸的Polyiso？成本是这里的一个大因素..
精彩的文章，注重细节…非常感谢你的指导……
回复:旧窗户的达德利盒子
加里，
糟糕!你是对的!我检查了所有的照片，和1/2"边重叠，并钉到3/4"法兰。法兰的对接接头是用脚趾钉在一起的(丹和伍格不怕用大钉枪)，在胶水干的时候，可以让它们对齐。我们考虑过饼干，但因为会增加工作量，我们决定看看胶水和钉子是否足够。这是。每个盒子都有一个临时斜撑，以便在胶水干燥和盒子安装时保持方形。
如果您可以在螺柱中放置R-13玻璃纤维，则不认为需要第二层2“Polyiso。
你为什么不像原来那样，把窗户钉回达德利盒子的凸缘上呢?
修正指出
我编辑了文章的文本，以澄清1/2英寸的胶合板侧钉到3/4英寸的胶合板法兰。
建筑依赖
我完全支持深度能源改造，甚至计划在我100年的荷兰殖民地上做一次。话虽如此，我还是很难过地看到，这是一座可爱的砖房，有两扇吊窗，用搭壁板和平开窗重新装修过。
回复：建筑完整性
这不是真正的砖 - 它是沥青瓦片山墙，做了一个非常令人信服的砖的模仿。至于从双重悬挂到窗户的开关，我们是小型的粉丝。他们的能源表现是不可否认的，他们展示了更好的观点（我们有很大的观点），以及我们的眼睛，在内外，他们都有更令人愉悦的外观。
使用鞘齿和切割窗口的非现场生产
您的帖子，“深度能源改造的窗口安装提示”是对“Der”的“古怪世界”的完美而讨论，我非常感谢您的帖子的所有有趣的评论。外部泡沫的窗户上的吊杆问题是一支常年的泡沫再覆盖改造，是一个多年生的盒子，而Dudlex盒子方法会产生很多意义。
改进该过程的另一种方法可能是使用单面结构绝缘板（啜饮），例如钉子，作为起点，而不是加上泡沫层。我确实注意到，在您的帖子中的照片中，在某些情况下，您确实使用了DoW的结构绝缘护套 - 但仍然需要使用毛茸茸的条带进行壁板附件。使用基于SIP的材料提供OSB护套，以及更多的壁板和修剪钉的选项，更不用说更好的防架和其他结构支撑改进。然而，通过使用计算机辅助制造软件和生产工具，使用SIP材料的成本节省最多的成本节省的潜力是从大型护套元件的精密场外制造。“单面”啜饮，OSB是外部面部，安装在4-6英寸的刚性泡沫，通常可以用窗口和门切割制造，也可以生产出绝缘护套板（ISP），以及门和门切断作为附着在切口中的尺寸木材，以创建窗口和门延伸jambs或“雄鹿”。较少，更大的综合件到达现场进行安装，减少劳动力步骤和现场浪费，其中一些潜在的降低效益。
这就是retro鞘(retrosheath.com)背后的概念，但在这种方法从有趣的概念转移到实际应用之前，还需要满足另一个要求。这一要求是有效和准确地捕捉外墙的三维空间及其元素，如窗户和门。虽然这可以通过手工完成(胶带和激光测距仪，并不断地重新检查!)，但在所需公差(通常认为不超过正负八分之一英寸)下获取驱动SIP CAM过程所需的测量水平和分辨率所需的时间是令人无法接受的。还有一些相关的问题需要回答，包括计算机辅助设计和绘图(CADD)软件是否可以有效地使用这些数据，或者这些程序是否需要额外的开发。
I’ve recently submitted a research proposal to NYSERDA that seeks to address the practicality of using digital technologies for measurement capture, and, specifically, I’m seeking to assess whether digital graphical processing has reached the point where it offers affordable, sufficient, and valuable new ways of taking the measure of existing structures, by looking at current photogrammetry and laser scanning services and their tools and procedures. Currently, there are companies that do this sort of thing, but at prices that are supported by high-end projects, such as historical architectural preservations. Given how cheap high-resolution digital cameras are, how powerful even mid-range PC and laptops are in graphical processing, and the many new and shockingly capable 2D-to-3D programs there are out there (including Google’s free Sketch Up), all trades that need accurate and detailed measurements (contractors in general, many manufacturing businesses, etc.) may be at an important inflection of how traditional things can get done in new ways, vastly cheaper and better. Perhaps the promise of digital is finally coming to construction.
Joel Schuman的文章，GreenBuildingAdvisor和其他贸易出版物中关于DER的讨论，以及在关键会议上的演讲，如NESEA即将举行的BuildingEnergy 13，都推动着我们前进。降低DER的成本仍然是一个关键的要求，而达德利盒子是这个过程中的又一个要点。
英雄所见略同?
阅读这篇文章是一种确认体验。很高兴看到创新是活着的，也很好。在过去的一年中，我们在大约1890年维多利亚时代的家中经历了同样的进程。然而，与Joel的家不同，我们的家庭白橡木显然很好地建造和框架。As a result most of the RO’s turned out to be virtually perfect, even after 120+ years, which allowed us to use just the flange part of the “box” over the polyiso for nailing the windows, and to size the windows to the RO’s.
也就是说，在房子稍微新一点的地方，有几个旧窗户的开口被三个走狗在遥远的过去的某个时候弄坏了，而且情况很糟糕，RO的窗户由不同的碎片组成，1x, 2x，以及其他不易识别的物质，共同形成多边形到菱形的RO。因此，我们的创意承包商建造了几乎与你们的达德利盒子相同的盒子，以克服挑战，并以相同的方式固定它们，即，只通过法兰，以避免扭曲。做工精细，非常结实，容易发泡和修剪。需要是发明之母，所以我想其他有经验的承包商可能也想过类似的事情。你提供了这么好的书面解释，真是帮了大忙。
至于在建筑上正确的窗户，如果你想保持双挂，你不必在节能和其他功能上妥协(太多)。我们的22扇窗户中有14扇是DH窗，我们采用的是内联Fiberglass永恒系列的三层玻璃DH窗，于2011年底发布。正如Martin之前的一篇文章所报道的那样，这些窗户完全符合其非凡的性能规格。特别是空气渗透:你可以站在它们面前，在零下的日子里，面对时速50英里的风，你不会感到丝毫的通风，也不会观察到烟铅笔的任何影响。它们的细节也非常适合一栋老房子，尤其是带有可着色橡木饰面的房子。我们能看到的唯一的缺点是，而且是很小的缺点，就是它们的动作僵硬，但考虑到它们的海豹是多么强壮，这也就不足为奇了。我将无条件地向任何关心在不牺牲业绩的情况下保持历史完整性的人推荐它们。
这是GBA上有史以来最好的文章之一
通过这种详细的解释和照片，我终于相信我找到了做新的外观保温和窗户更换的方式正确的方式。评论和响应以及信息也很多。谢谢。
吹毛求疵也许是重要的
我很欣赏在这里介绍的窗户安装的创新方法。但是我想回到Dan Kolbert之前的评论。他指出，安装方法显示，闪光胶带应用在窗台的法兰上。这个小细节意味着这种窗户安装方法与管理水通过窗户系统本身无关。这对某些应用来说可能是可以的，但对其他应用来说就不是了，我认为还有很多其他应用。很明显，许多窗口产品会泄漏。有些泄漏在其使用寿命早期(有些甚至在业主/用户占用之前!)，另一些泄漏在其使用寿命后期。管理透过窗户的水是窗户到墙壁细节的一个关键元素。在这里展示的细节中，我没有看到这种类型的水渗透是管理的。我是不是漏掉了什么? The way I see it, if windows leak where this method has been used, the plywood box and the framing materials will be at risk of moisture damage.
BTW澄清，我并不谈论窗户和相邻墙壁之间的关节上的窗口泄漏，而是通过窗口单元本身泄漏 - 例如具有金属包覆的木框架窗口，这些窗口可能会通过窗台上的细木工泄漏到伴侣泄漏窗户底部的角落。
回应麦克斯特芬
迈克，
即使您更喜欢闪烁的窗户的不同方法，也没有理由使用Dudley框。您所要做的就是在Dudley盒式窗台上安装一个窗口平移或剥离，如果您想以不同的方式执行。然后记住留下窗户的底部法兰。
当然，你需要调整杜德利框的高度，以确保闪烁左足够的空间窗台细节。
贴条
伟大的文章，但我留下了想知道毛茸茸条带的整理细节怎么样，这些细节可能是在窗户之间的和inn附近安装的。
我在乔治亚州的OSB护套双墙新建建筑项目的外部安装了两个半英寸交错的Polyiso Foil面对绝缘。我计划在加入两个墙壁的粗糙窗口开口中安装胶合板盒，并延伸到泡沫的厚度，但我的框架并不总是跟随我给它们的RO尺寸，这允许3/4胶合板盒。我计划安装Marvin Integrity玻璃纤维窗，所以钉子法兰将利用滴筒粘贴到泡沫的毛刺条后面，以允许任何通过Nishiha交错壁板的水分排水。阅读本文后，我意识到朝向毛皮条水平的窗户钉钉钉，将安装内丘的交错带状疱疹更容易（留下更多的窗口突起），但我有几个关于窗户上方闪存的问题通过通风来保持流动，有助于干燥水分落后于壁板。
为了保持从墙的底部到阁楼的通风，我是否应该在垂直的1 x 2毛边条和周围的窗框之间留出空间，以便空气可以通过?如果有，有多少空间?
我应该离开底部法兰的窗口单位,范围从3 ' x 3 ' 6 ' x 6 '固定玻璃,独立与推荐的12英寸的方面贴,下翼缘允许水排水(顶部和侧法兰附件就足够了)?
由于我使用1 x 2粗毛条，而我的RO相对接近，我不能只使用3-4“宽3/4”胶合板箱面框而不是8英寸？
回复：粗毛条
戴尔，
你说对了。我们在水垢条和顶部和底部法兰之间留下了1英寸的间隙，用于雨屏(壁板)和排水平面(泡沫箔面)之间的空气流通。
如果您的ROs和壁板附件细节允许，您当然可以使用更窄的法兰。我们的ROs和邻近的框架都很狂野，非常狂野。
我们搞砸我们的底线明矾钉法兰箱法兰。说不上来，如果它是必要的。我们闪过的下方和上方，并考虑到防水带材的橡胶性质，我怀疑螺丝会泄漏即使闪烁在他们失败了。
滴水帽
谢谢!我用的是一种叫“Protecto Super Stick Building Tape”的产品，它比丁基胶粘窗胶带要薄一些，所以我对底部的螺丝感到紧张，但可以用一些较厚的丁基胶粘在窗台上。
一旦你完成录像机，你就会去哪种类型的壁橱，你在窗户上方使用了什么样的滴水帽？
再次感谢
再保险:滴帽
我们站在詹姆斯哈迪厚木板w/ 6“揭示光滑的表面，工厂油漆。
我们的木匠本来打算制作滴水帽从窗户平明矾。但是，当我们安装的第一个窗口，看到了如何以及工厂指甲法兰棚水（MFR称之为“砖模”，但更突出，并在顶部有一个斜坡），我们决定，我们并不需要它。刷机之后和墙面之前，我软管测试并没有看到水在任何地方来了。这些窗口被广泛用于与无滴漏帽和类似排水平面连接商业/工业bldgs。
入场门
你没有提到你如何对待任何门。在这种情况下，如何处理入口门和滑动玻璃门。我将在我的Tahoe舱室的外部加入2层2英寸的刚性泡沫。
我想办理进户门和滑动玻璃门的建议。谢谢。
回应惠特尼·约翰逊
惠特尼，
我不知道乔尔是如何做到的。但如果我是你，我会建立一些门钱了2个木材，胶合板不，作为对你的门粗糙开口使用。
你可能想把2倍的木材撕成4"或4 3/4"宽，并固定木材的粗糙开口，以现有的外墙护套的外部与长螺丝。
入场门
谢谢马丁的回复。
你能告诉我什么是底片，代替水垢出大门外面，创建箱子但留在现有框架的面门，因此，让他们凹陷5" 从壁板的外部边缘？
提前谢谢。
欢呼！
回应惠特尼·约翰逊
惠特尼，
问：“你能告诉我是什么底片是...？”
根据你的建议方法，你必须想出防水门槛细节，以防止水分从门下进入。
入场门
现有：
2x4框架结构。
主入口门安装在一个与支柱相连的框架中，门槛安装在底层，滑动门安装在支柱、顶板和底层。墙板是1-2"引以为傲的门。在我看来，这是一个典型的装置。门开向一个红木平台，该平台连接到底层和窗台之间的结构外部。如果一个人离开门的位置，并把外部带出去5英寸，这如何改变湿气从门下进入?
如果什么一个或两个铁篦（一个或多个）放置在各个门的前代替2x6的甲板板的？
把门挂在立柱框架的外部并不像在立柱框架内那样坚固和安全。
我错过了什么？
一些严肃的问题。
而仅仅是明确的，我建议箱超过一箱主食，因为它不会有一个门槛，只是侧面和头部。
欢呼！
回应惠特尼·约翰逊
惠特尼，
你是对的。如果所有的刚性泡沫是在框架和边缘托梁的外部，就不应该有任何的水进入与凹门的担忧。我在考虑双钉墙的凹门(出于某种原因)，我的担心不适用于你的情况。
