图片来源:克里斯·斯特拉顿和李雯 一开始就没什么，只有小椽和没有任何绝缘的空洞。 翻新后，屋顶有17英寸厚，有三层不同的隔热层。集合的r值是46。 3英寸厚的聚异构绝缘材料安装在Rafters之间的泡沫条带上2英寸正方形。这在护套和隔热之间产生了2英寸的通风之间的间隙。 在山脊处剪断覆盖层，创造出一个空气出口屋顶组件的开口。 槽被一个脊状通风口覆盖，它可以防止水进入，但允许空气排出。 在第一层硬泡沫之后加入玻璃纤维棉。这些球棒名义上有6英寸厚。 屋顶现在有三层隔热层，外加一个通风缺口。 克里斯使用声学密封剂和罐装泡沫密封第二层刚性泡沫绝缘层的接缝。 克里斯用2x3在绝缘层下面创造了一个服务腔。
更多的客人的博客
编者注意：这篇文章是克里斯斯特朗顿和温李的系列之一，曾在洛杉矶地区生活在洛杉矶地区的丈夫和妻子团队，他们将他们的1963年郊区的房子转变为全电气零净能源。他们编年史以低碳，低成本和快乐的生活方式在他们的博客上节俭的快乐．这篇文章是温总理写的。
在花了几个月的时间辛苦地将墙壁隔热后，克里斯将注意力转向了将拱形天花板隔热。
你可能会想:“这家伙是一个喜欢惩罚的人吗?”有效的问题。
在许多方面，天花板绝缘甚至比绝缘墙壁更难。组件更厚，更复杂。克里斯不得不安装绝缘，同时站在一个梯子上，这使得这项工作尴尬和危险。此外，当天花板高度的空气温度通常靠近100°F时，大部分绝缘工作都发生在炎热的夏季。这是艰苦而缓慢的。最后，这个过程持续了四个多个月。
所以，是的，也许克里斯有点喜欢惩罚。但是对于最终产品，充满泡沫，空气密封，有吸引力的大教堂天花板隔热值为R-46，克里斯毫无疑问他想这样做。这一过程有助于创造一个舒适的家庭，室内温度稳定，全年能源费用低。
自从我们把平面天花板改成了拱形天花板，天花板和屋顶就变成了一个整体。所以我们的屋顶从零绝缘变成超级绝缘。这篇文章底部的两个图纸显示了工作前后的屋顶组件（见下面的图像＃2和＃3）。
这是一个很大的变化!等到Chris完成改造的时候，我们的天花板/屋顶将有10个不同的层，17英寸厚。Wowza。让我们一个接一个地讨论绝缘阶段。
阶段1:硬质泡沫和通风
克里斯希望确保成品的天花板/屋顶组件正确通风，使得任何进入组件（例如雨）的水分都能够蒸发。他通过刚性绝缘构建长通风挡板或滑槽来完成这一点。滑槽允许空气从屋檐的拱门流向屋顶顶部的山脊通风口流。（有关此步骤的更多信息，请参阅“现场建造的屋顶通风挡板。”）
人们常用为此目的安装塑料通风口挡板，但由于克里斯计划使用多异氰尿酸刚性泡沫隔离，因此他决定使用泡沫本身作为滑槽（看到这个有趣的视频好房族建筑）.一石两鸟!
每个泡沫面板都被推到泡沫的2英寸方形的“棍棒”，用Loctite PL 300泡沫塑料乳胶结构粘合剂粘在每个椽子湾的上角。这在空气中以上产生了2英寸的间隙，以便流动（见下面的图像＃4）。正如您可能猜到的那样，你在照片中看到的只是一半的斜槽 - 当它完成时，它将一直延伸到山脊。
对于空气通过每个斜槽成功流动，需要有空气到1）进入，2）出口。在照片中，您可以看到克里斯在椽子底部创建开口（日光沿着墙顶闪烁）。后来，他安装了塑料拱门通风口。
但出路在哪里呢?在山脊上，屋顶的最高点。Chris也沿着山脊切割出开口(见下图5)。然后他爬上屋顶，安装了一个山脊通风口，小心地用山脊瓦片盖住它(见下图6)。这样，空气可以从里面流到外面，但是下雨的时候，水不会漏进房子里。
用这种方式给屋顶通风的另一个好处是，在非常暖和的日子里，热空气(上升的)会从顶部的通风口流出，把较冷的空气从底部的斜槽吸入——这是一种被动降温的方式。
自己工作可以疲惫和孤独（即使有无限播客倾听），更不用说S-L-O-W！一个周末，克里斯组织了一个工作派对（A.K.A.贿赂的人有免费披萨），幸运的是，我的兄弟箱和我们冒险的朋友Merc和Dan出现了帮助。有四个人，他们可以在一个下午安装一整束的滑道。
和墙体保温一样，每一块硬质泡沫都必须仔细测量，并为每个隔间定制切割，然后用一块木头和一个4磅重的小雪橇轻轻敲打到位。这些碎片在摩擦的情况下足够舒适，但克里斯用隔音胶把边缘密封了起来。
在接下来的几周内，克里斯继续慢慢地慢慢地安装泡沫。当他进展时，他必须在梯子上爬得更高。处理一件8英尺长的泡沫，同时平衡梯子的顶部（在雾化的热量中）是没有小小的壮举，人。
当然，如果有泄漏接缝，绝缘体并不是最佳的。因此，克里斯沿着刚性泡沫的所有接缝肯定会空气密封（有声学密封剂和罐头喷雾泡沫），从而产生完全通过密闭的绝缘层。
第2阶段：玻璃纤维
在刚性泡沫之后，下一层进入是6英寸厚的玻璃纤维贝蒂（见下面的图像＃7）。那是棉花糖的东西。它可能看起来柔软而蓬松，但你不想在其中滚动，因为数百万少年的小尖刺东西会嵌入你的皮肤上，你会彻底发痒。
幸运的是，这些是牛皮纸面的蝙蝠，这意味着它们的一面被纸覆盖。这是为了防潮，但也使棉絮更容易(和不发痒)处理和安装。
克里斯把纸贴在椽子上安装了玻璃纤维。这不是一个特别劳动密集型的过程，但因为球棒太长，太软了，而克里斯试图自己把这些东西安装在这么高的地方，这很尴尬。
当他不得不进入狭窄的弯道时，这也很有挑战性。尽管如此，玻璃纤维纤维比硬质泡沫塑料更快地渗入。
阶段3:更硬的泡沫
类似于他用我们的墙壁所做的事情，克里斯接下来安装了另一层刚性泡沫，这个时间厚，连续穿过椽子而不是它们之间。为什么更加刚性泡沫？减少通过椽子的热桥接。
泡沫板不是很重，但4英尺长，8英尺宽，对于一个人来说是相当笨重的。克里斯想出了在梯子上举起大纸的方法(比如使用另一个梯子)。
两层坚硬的泡沫，填充了蓬松的粉红色玻璃纤维。没错，这是一个隔热三明治(见下面的图片#8)!快进几个星期，瞧!完全隔热的天花板:10英寸的隔热层(还有克里斯几个月的血汗和眼泪)隐藏在一个灰暗的灰色立面后面。
它在最后看起来很好，但到达这一点不是。现在一直看不见，但我们会永远记住它在那里。再次，克里斯精心空气用声学密封剂（白色）或罐装喷雾泡沫（橙色东西）密封了最后一层刚性泡沫层。因为，据它，你永远不能空气密封（见下面的图像＃9）。空气密封确保我们的巨型泡沫箱房的天花板上没有空气泄漏。
第四阶段:毛条和维修腔
就像我们对墙壁做的一样，在安装完成的天花板之前，我们在绝缘内部创建了一个服务腔，用于布线。为了做到这一点，克里斯安装了2×3毛球条。他使用了激光水平仪，以确保条带完全水平并共面(见下图10)。克里斯以后可以用毛条来固定照明设备的电气接线盒。
最后 - 毛茸茸的条带在，绝缘完整！我们已准备好接线，照明和成品的天花板表面（这将是木镶板）。
它很长，它很艰苦，出汗了......但它是值得的。绝缘的最佳方法是，如果它做得对，它只需要进入一次。一旦它进来，它几乎是永远的工作（或者至少在建筑物的其余功能的职业生命周期）。
随着SuperInulation安装，我们的房子现在需要不到一半的空调，以及甚至更小的加热分数。如果所有房屋都有这种绝缘水平，想象一下可以节省多少能量（和温室气体排放）。我以前说过，我会再说一遍：绝缘是不安的，但它有所作为！
21日的评论
屋顶绝缘子
对这个过程的伟大报帖。我真的很喜欢阅读你的一系列帖子。这是一个非常强大的组装，但显然，非常劳动密集型。你能评论你为什么决定在里面找到绝缘，而不是在屋顶的外侧堆叠刚性泡沫（或组合）？
另外，把玻璃纤维夹在两层不透水层之间有风险吗?
谢谢!
嫉妒你的天花板高度
考虑到同样的事情在我的家里，但阁楼/二楼的天花板高度足够低，我不确定我能承受失去额外的英寸。只有其他选择似乎是等到屋顶需要更换，然后在屋顶甲板上增加额外的绝缘材料。
早在2000年，我就很想这么做
选择完成我们Townhome的3楼。不幸的是，在我的情况下，我没有意识到我可以购买再生泡沫，我的桁架间距到处都是。
对科学民俗的问题：纤维绝缘的末端（即拱腹和脊）必须被盖住，以防止泡沫层之间的对流环状？
响应克里斯斯特朗顿（评论＃3）
克里斯,
Q。“我对玻璃纤维的通透性并没有很好的直觉，所以我很想听听知识渊博的人的想法，看看玻璃纤维到底是不是一个大问题。”
A.在我看来，不是那么多。在潮湿的大教堂天花板的情况下通常存在两个因素：（1）大量的空气泄漏，将室内空气通过组装拉动 - 空气通常通过脊柱附近的裂缝离开组件 - （2）鼓励的寒冷气候凝结或水分积累。
你没有这两种风险因素。
回复John Clark(评论4)
约翰，
Q。“为了防止泡沫层之间的对流回路，纤维绝缘材料的末端(即拱和脊)是否需要加盖?”
答:无论什么时候建造这种总成，都需要注意气密性。克里斯和温仔细规划了他们的通风通道——这样，进入底部通风口的空气就会穿过他们工地上建造的通风挡板(由polyiso材料制成)，然后从山脊通风口出口。
室外空气不应进入安装玻璃纤维棒的腔体。
即使在没有任何室外空气泄漏的情况下，有时会发生对流环 - 例如，当玻璃纤维绝缘组件的一侧非常冷时，并且玻璃纤维绝缘组件的另一侧非常温暖。然而，在这里不会发生这种情况，因为玻璃纤维绝缘组件两侧的刚性泡沫确保这些表面既不非常冷也不热。
@约书亚
是的，从原来的2x6椽子底部到成品天花板表面的深度是很重要的——接近9英寸(其中1.5是服务腔)。对我们来说，因为我们从平的变成了拱形，这仍然感觉是在太空中的巨大收获。但如果你习惯了拱形空间，可能会觉得有点失落。
@ Martin(评论#5)
谢谢马丁。很高兴听到。
@用户- 6816482
感谢你的阅读。我决定把隔热层放在里面，因为我不想更换屋顶，它的形状相当不错。是的，现在回想起来，玻璃纤维三明治和多聚异质面包可能不是蒸汽扩散的好选择。我在内部使用纤维面聚iso，因为它有一个比箔面高得多的渗透(26.0 vs 0.05，根据这）.我们也有一个非常干燥的气候，所以应该有所帮助。我没有完全直观的渗透感，所以我很乐意听到知识渊博的想法关于玻璃纤维是否是一个大螺钉，还是不多。
你显示的刚性泡沫是一个
您所显示的刚性泡沫是B类。它不是需要至少15分钟的热屏障，如1/2“GWB，占用空间之间？
@ WSUMAN（评论＃9）
嗯,好问题。我会让其他人更明确地回答这个问题。这文章讨论了喷淋泡沫的“热障”防火要求，不知道对刚性泡沫的要求是否相同?在任何情况下，1/2"石膏板天花板喷雾泡沫要求的例外情况清单中的相关段落:
我们的天花板将有1/2“舌头和凹槽硬木，并且在舌头和沟槽的背面和刚性泡沫之间有1.5英寸的气隙，如果这很重要。
我还把天花板集会的计划给我们市的计划审核员看了，不管怎样，他们都同意了。我意识到这与这是否足够安全或可取是不同的问题。
Polyiso Perm评级
克里斯,
纸面胶的制造商是谁?根据我的理解，所有的polyiso都是闭孔泡沫，因此使其成为I类蒸汽屏障。纸饰面是一种降低成本的方法，并提供一种基材来将不同的产品粘在面板上(即膜屋面)。铝板表面由于明显的原因更贵，但使胶带面板更容易用于空气密封目的，如果在它和内层(即干墙)之间提供一个气隙，它将看到r值的边际增加，因为长波辐射被反射回来。
就像你和马丁在上面的评论中讨论的那样，由于你所居住的气候，你的组件的湿度积累风险非常低。幸运!你的房子很棒，你的邻居应该会羡慕你，也许还会受到“拯救BTU”的启发。
Re：Polyiso Perm评级
马克，总的来说，我的理解是，铝箔面层聚iso是一级阻气剂，玻璃纤维面层聚iso是二级阻气剂，对这两种材料来说，面层提供了大部分的阻气性能。这里有一篇文章与图表，涉及通用烫发评级的polyiso:https://buildingscience.com/documents/guides-and-manuals/gm-guide-ze-heathing/view.
另一篇泡沫建筑顾问的文章
用泡沫、玻璃纤维和建筑粘合剂建造另一个毒盒，怎么可能被理解为“绿色”呢?来吧，让我们听听有关绿色建筑的建议。
响应User-6970808
用户- 6970808,
这是由两个房主撰写的客座博客，这些家庭主妇通过最大限度地减少他们开车的里程数并减少运行家所需的能量数量来努力减少碳足迹。在我看来，他们的目标和方法对绿色建筑顾问读者感兴趣。
GBA欢迎有各种意见和使用各种方法的访客博客作者，我们不需要所有访客博主在我们发布博客之前同意任何意见或规则列表。
我不知道“毒盒”是什么，但我确信克里斯和温改造的房子没有毒死住户。
如果你有兴趣建造一个没有泡沫隔热的房子，GBA有很多相关的文章供你阅读，包括这一篇:“建造无泡沫房屋。”
@user - 6970808
我认为OP在原有结构中使用了再利用的硬质泡沫。对我来说是绿色的。
用户- 6970808;
约翰·克拉克是
用户- 6970808;
John Clark是正确的，能量节省占地面积净减少是毫无疑问的“绿色”。
你的去期绝缘是什么？可获得的重新预订棉布，设计灵活的稻草包，纤维素..？
我相信你不会考虑矿棉在那种情况下优越。你知道将石头变成纤维所需的能量吗？或碳回报多久了？
许多主流解决方案都有优点，当刚性被重用时，就更好了。
没有完美的保温
所有的绝缘材料都有其优缺点。我没有看到在这篇文章中提到这是再利用泡沫。我想我可以从一篇冗长的博客中找到这些信息，但这篇文章的实际目的是推广泡沫、玻璃纤维和粘合剂。再利用的泡沫很可能会产生气体和收缩，任何回收材料的耗能肯定要低得多，但我希望看到玻璃纤维/泡沫与矿棉/纤维素在这方面的比较数据。wsuman吗?有数字吗?我不认为“节能”是“绝对环保”的唯一标准，还有很多其他的事情要考虑。
矿棉在防火、抗虫、防水、不会向你的生活空间释放有毒化学物质、寿命、尺寸稳定性和最后但并非最不重要的耐热性方面都是非常优秀的。
我也没有看到在这篇文章中提到的粘合剂是否没有/低毒性。如果你的房子在毒害你，它就不是绿色的。在GBA的许多文章中，我看到了对有毒粘合剂和胶带的高度依赖，以达到气密性，然后不得不由昂贵的通风系统来抵消，如果你住在一个每年夏天都有野火烟雾的地方，这是没有好处的。有时似乎是为了复杂而复杂。简化，尽可能使用当地的材料，如果你需要手套，口罩和防护服来安装材料，这对建造者、地球和居住在结构中的人都不好。
马丁，我不确定"最小化他们开车的里程数"和绿色建筑有什么关系除非你指的是去五金店的次数?这肯定是一种注重能源的生活方式，但与建筑并没有真正的联系。我很欣赏在GBA这里表达的广泛的战术，即使我们不都同意，我们仍然可以互相学习。没有“唯一正确的方法”。谢谢你帮我养猫。
响应User-6970808
用户- 6970808,
如果你想就这个问题展开对话，请告诉我们你的姓名。(我是马丁。)
我同意你的观点，“没有完美的绝缘”。这是一个比指责克里斯和温建立一个“毒箱”更好的对话起点。
当然我们都同意“如果你的房子毒害你不是绿色的，但没有证据，无论克里斯和文主都在毒害它们。有许多人遭受了中毒 - 我在想弗林特的家人，密歇根州受到水中高铅水平的影响 - 这对这些家庭来说是不尊重的，这些家庭折腾了“中毒”这个词。发生中毒，但在讨论中毒时需要精确和富有同情心的绿色建设者。
在建筑中使用口罩和手套是常识，这些衣物并不意味着建造者犯了错误。如果你告诉普通的建筑工人，他或她将不得不放弃使用手套，因为使用手套不是“绿色的”，建筑工人会笑。
你写道，“我不确定‘最小化他们的行驶里程’和绿色建筑有什么关系，除非你指的是去五金店的次数?”
对此我有两种看法:
1.是的，减少去五金店的次数确实是绿色建筑的一部分。想了解更多关于克里斯和温处理这个问题的方法，请看“节俭快乐：无汽车实验。”
我敦促你读约翰·阿布拉姆斯的文章，“跟踪我们公司的碳足迹。”在那篇文章中，亚伯兰人士描述了他公司确定碳足迹的努力。经过一系列计算后，亚伯兰人们得出结论认为，“迄今为止，目前我们公司最大的能源使用来源是员工，员工在白天开始和漫无漫无漫无漫无漫无漫无漫无漫无漫无漫无漫无漫无漫无漫无漫无漫无漫无漫无漫无漫无漫无漫无漫无漫无漫无漫无漫无漫无漫无漫无漫无漫无漫无漫无漫无漫无漫无目的的源。”
@ user-6970808 (comments #13, 17)
这对我来说是不可取的。但尽管如此...
匿名用户-6970808，我想你有一个点。我们（统称）应该使用非石油衍生的建筑材料，粘合剂，绝缘等。但我希望您能理解高性能，非汽油基材料刚刚开始在美国可用 - 它们非常不寻常，很难得到，非常昂贵。
我研究了羊毛绝缘材料。变成羊毛衫，岩棉。由于一些费用、不可用性和物理约束的组合，(即，墙壁/屋顶将不得不太厚，以期望的R值，因此不兼容的改造应用程序)，我决定不采用这些，而采用刚性泡沫路线。
此外，就空气质量和“中毒”而言，我不知道您的索赔是基于的。您能指出同行评审的研究，已发现聚异构，无甲醛玻璃纤维毡，声学密封剂，一部分罐头喷雾泡沫 - 在一切固化后 - 具有负慢性IAQ效果吗？我没有知道这样的研究。
至于不同绝缘材料的隐含能量和终生全球变暖潜力，我想指出亚历克斯·威尔逊的观点
分析在几年后的这个问题。
正如你所说，“所有绝缘材料都有他们的加号和减数。”鉴于这是我的第一个装修项目，我将在设计，支付和构建一切我自己，我选择不加强已经高度的难度/费用，进一步利用非常异国情调和难以找到的建筑材料，而是使用略低于异国情调，只有中等难以找到（在我所在地区），但石油衍生的材料。
对另一个人的作品发表匿名的、纸上谈兵的评论是相当容易的，我敢说，是很懦弱的。我想请你举一个例子，另一个现有的高性能住宅项目，它使用了你所设想的那种材料和组件。我真的认为我们都想要同样的东西:高性能的建筑，有良好的室内环境质量，有易于建造的组件，并利用廉价的，现成的材料。不可避免的是，在实际构建的项目中(与概念上的理想项目相反)，并非所有这些方面都可以同时实现，必须做出权衡。

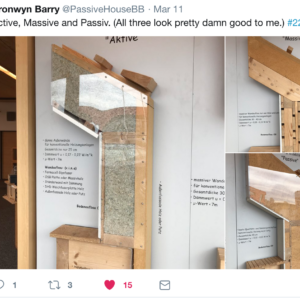

我个人从欧洲正在开发的以木材和纤维素为基础的被动房屋组件中找到了灵感和希望(也许是一条前进的道路?)，比如这幅由布朗温·巴里(Bronwyn Barry)在今年慕尼黑被动房屋会议上展示的作品:
用户697等，
你写的:
“在《GBA》的许多文章中，我看到了对有毒粘合剂和胶带的高度依赖，以达到气密性，然后不得不由昂贵的通风系统来抵消，如果你住在一个每年夏天都有野火烟雾的地方，这是没有好处的。”
我想你需要联合一下。紧身屋中的通风系统主要是为了减少残留的毒素形式建筑材料，它们的使用通常通过减少二氧化碳和水分来治理，这些都是在每个密封的房屋中积聚，无论它是由什么制成的。
每个房子都需要新鲜空气。密封良好的人无意中避免泄漏，密封良好的决定它将被送达。在这两种情况下，空气需要来自外面，并依赖于刷新内部的空气的质量。我想不出一个不会受到野火影响的房子或类似问题 - 尽管可能包含包含过滤器的通风系统可能更好的那些房子。
好文章!我喜欢阅读别人的实践经验。
在侧面笔记中，经常在我们解决一个问题时，我们创造了另一个问题。我们需要意识到这一点。我看到这个解决方案的潜在结构问题。在这个特殊的房子里，它可能也可能不是问题。我无法判断，没有足够的信息。但是要记住这是有意思的。
连续的薄片穿过屋顶覆盖层，创造一个山脊通风口…在高震区，胶合板屋顶隔板在横向抗负载系统中起着非常重要的作用，这是地震时所依赖的系统。连续切割胶合板有效地消除了其通过屋顶横隔膜传递侧向荷载到剪力墙的能力。
因此，在使用这样的解决方案之前，我鼓励您咨询结构工程师。
我在旧金山海湾地区使用的一个解决方案是在山脊的两侧切割一系列直径为2英寸的孔，通常在每个椽子海湾的两侧各开2个孔。这样就留下了足够的胶合板和钉钉图案，使隔膜仍能正常工作。
